机床用多开孔折弯钣金安装支架

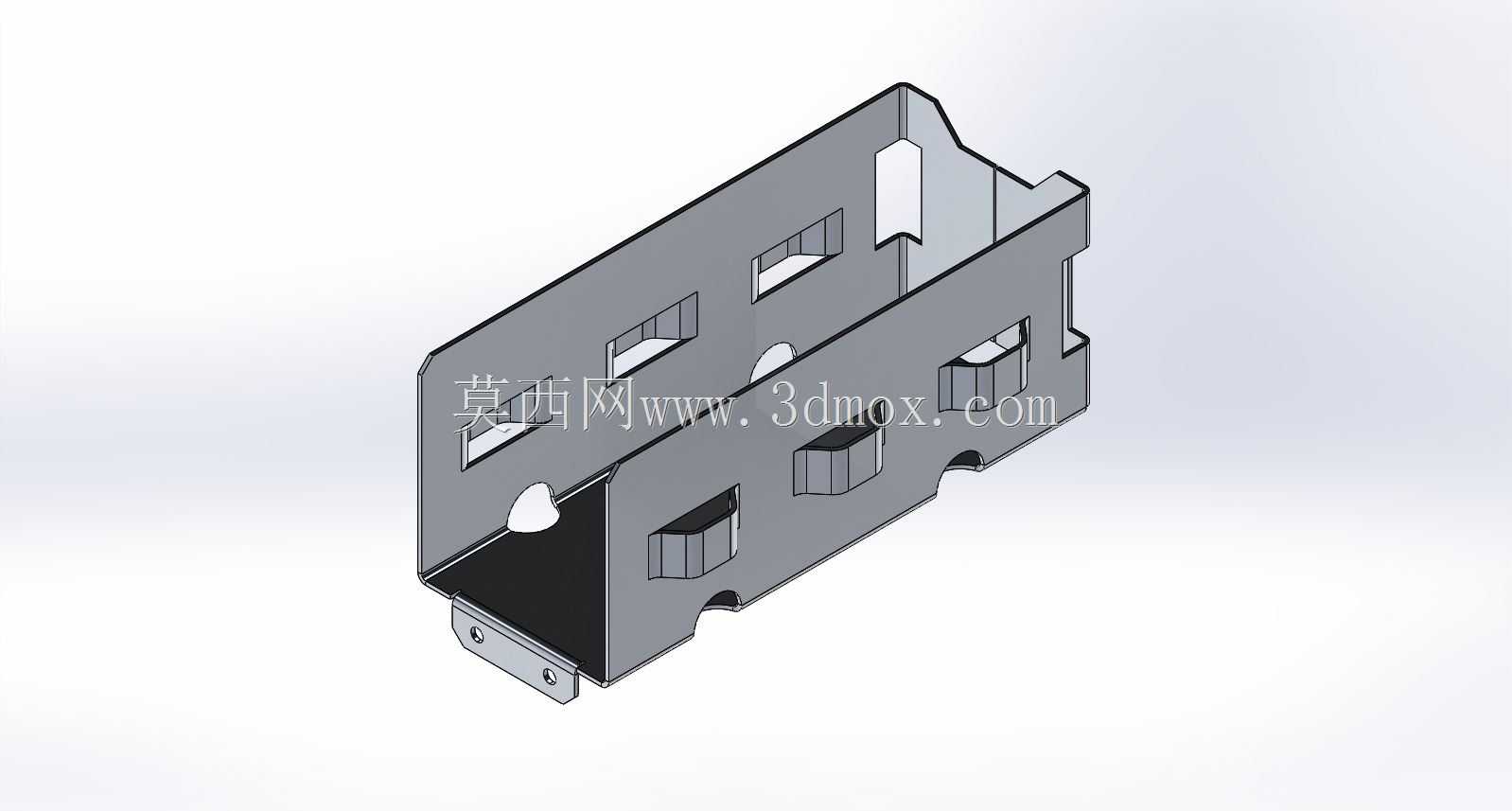

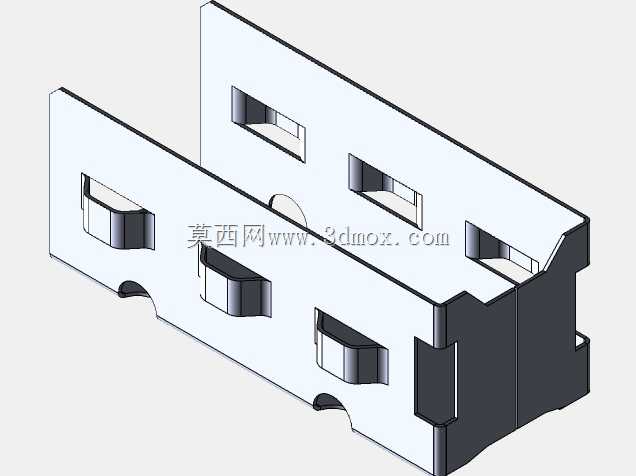

　　这款钣金构件主要应用在普通车床的电控模块安装区域，作为承载接线端子、小型继电器与信号转接模块的承载基体，安装位置处于车床主轴箱侧方的走线腔内部，日常工况下会接触到切削液雾气、少量金属切屑飞溅，同时要承受机床运行时的持续低频振动，因此设计阶段优先考量了结构刚性与安装适配性。从结构设计来看，整体采用一体化折弯成型工艺，主体板材弯折形成三面围合的半开放腔体，腔体底部预留了两个沉头安装孔位，可直接通过M4螺栓固定在车床内壁的预制安装凸台上，安装后整体突出安装面的高度不超过65mm，不会干涉周边走线槽与传动部件的运动边界。侧壁上排布的不同规格开孔并非随意设置，方形开孔对应接线端子的插拔操作空间，腰型孔用于走线时的线束固定卡扣安装，

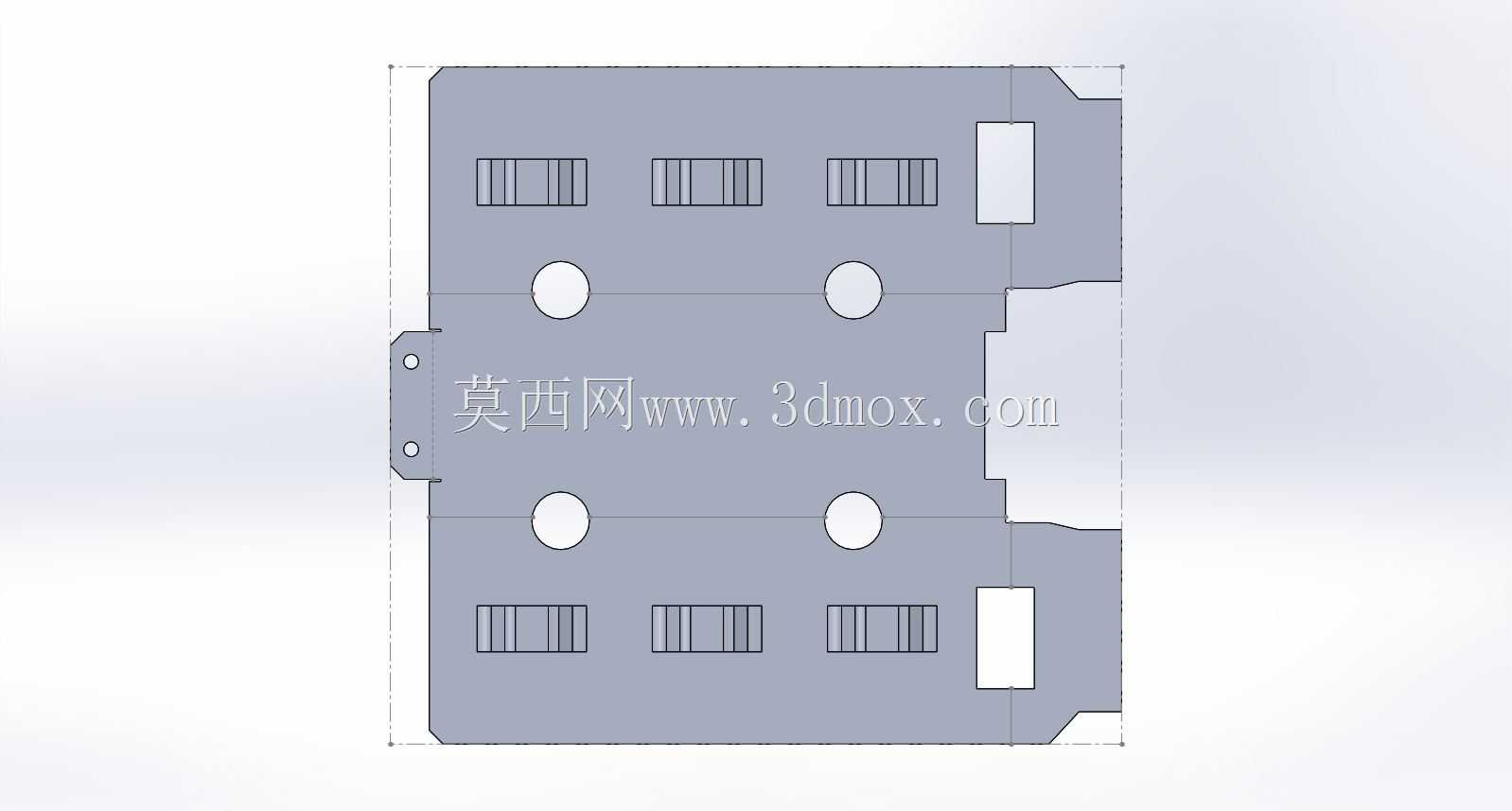

　　底部的半圆缺口则是为了避让腔体内预设的接地铜排，避免安装时出现结构干涉。设计过程中特意在折弯处预留了0.2mm的工艺回弹补偿量，折弯后各面的垂直度公差控制在0.1mm以内，保证安装后各模块的贴合度不会出现偏差；板材边缘全部做了压毛边处理，避免装配时划伤线束绝缘层，同时在长期振动工况下也不会出现割线风险。不同于常规的平板安装板，这种围合式结构可以对安装在内部的电气元件起到一定的防护作用，阻挡大部分飞溅的切屑直接落到元件接线端，减少日常维护时的清洁工作量，同时半开放的结构又不会影响电气元件的散热，连续运行时腔体内的温度不会比周边环境高出3℃以上。安装边界方面，构件整体长度控制在120mm以内，宽度为72mm，

　　适配CA6140车床侧腔的预留安装空间，不需要额外对机床原有结构进行打孔改造，直接替换原有老化的塑料安装座即可，装配时仅需要对准两个安装孔位锁紧螺栓，整个装配过程不超过10分钟，后期维护拆卸时也不需要拆解周边的其他部件，直接松开螺栓就能将整个支架连带上面的元件一起取出，大幅降低检修的操作难度。
