多隔间分类式智能垃圾收纳装置结构设计

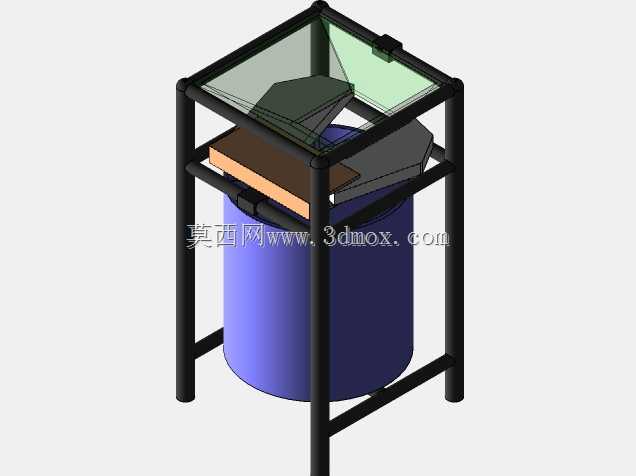

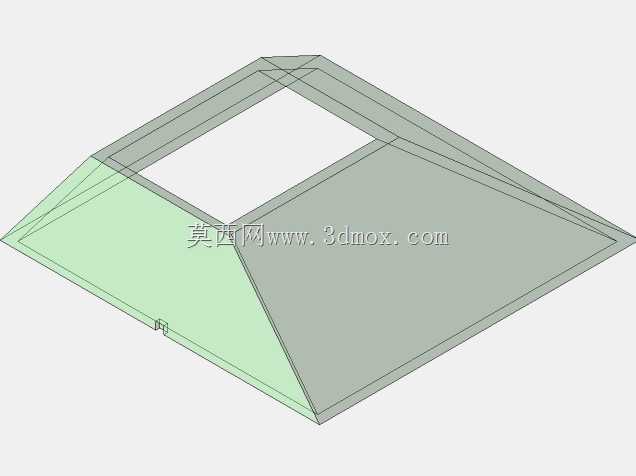

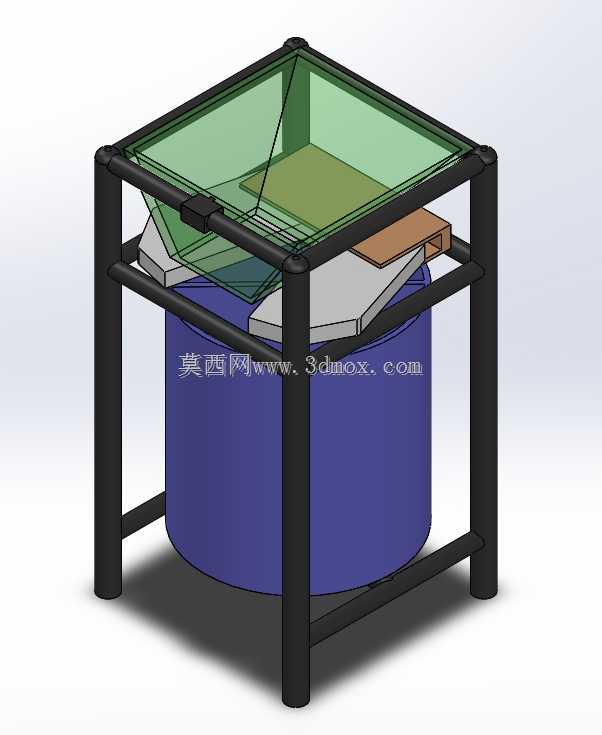

　　这款多隔间分类垃圾收纳装置，主要面向办公区、商业综合体公共区域、产业园公共休息区这类需要对不同品类垃圾做初步分流的场景，解决传统单桶垃圾混装、后续分拣成本高的实际问题。整体采用方管搭建的框架式承载结构，四根垂直主立柱搭配上下两层横向连接方管形成稳定的支撑骨架，框架底部预留标准圆形垃圾桶的放置空间，可直接适配市面常见的120L标准商用圆桶，无需额外定制配套储料桶，降低落地使用的适配成本。上层框架区域设置倾斜导料结构，不同隔间的导料板采用倾斜角度设计，投入的垃圾可顺着导料斜面滑入下方对应桶内，避免垃圾卡滞在投料口位置。投料区域采用透明防护板做围挡，既可以直观看到内部隔间的分布状态，引导使用者准确投放对应品类垃圾，

　　也能避免投放过程中垃圾碎屑飞溅到装置外部。框架上层预留了感应模块的安装位，可根据实际使用需求加装红外感应开盖组件，实现无接触投料，适配公共区域的卫生防护要求。从安装边界来看，整体外形为方正立方体结构，底部支撑脚的投影尺寸控制在常规公共区域边角放置的合理范围内，不需要对放置地面做额外的预埋或打孔处理，直接平稳放置即可投入使用，框架底部的横向连接杆可对下方放置的垃圾桶起到限位作用，避免垃圾桶受外力碰撞出现移位、歪斜的问题。结构设计上充分考虑了日常维护的便捷性，上层导料结构与主框架采用可拆卸连接方式，需要清理内部残留垃圾或者更换内部组件时，无需整体拆解框架，仅需拆卸对应位置的紧固件即可完成操作。不同隔间的分隔板采用模块化设计，

　　可根据实际投放场景的垃圾分类要求，调整隔间的数量与单隔间的容积占比，比如在餐饮集中区域可放大厨余垃圾对应的隔间容积，在办公区域可加大可回收物对应的隔间空间，灵活适配不同场景的使用需求。框架的边角位置都做了圆弧过渡处理，避免公共区域人员过往时发生磕碰划伤的安全隐患，整体结构没有复杂的异形曲面，加工难度低，常规的方管切割、焊接、表面喷塑工艺即可完成生产制造，量产成本可控。
