1600A母线系统配电进线单元结构

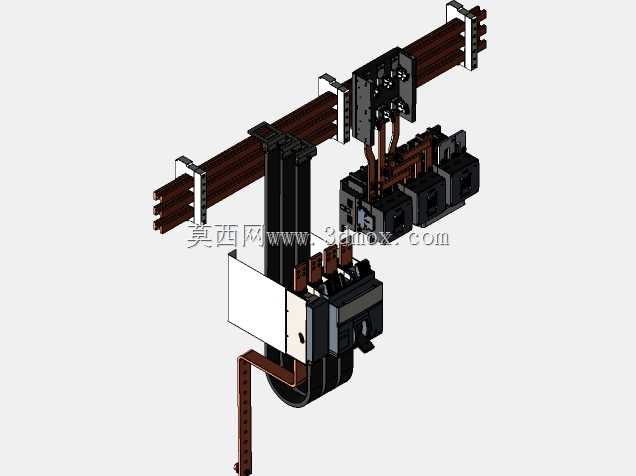

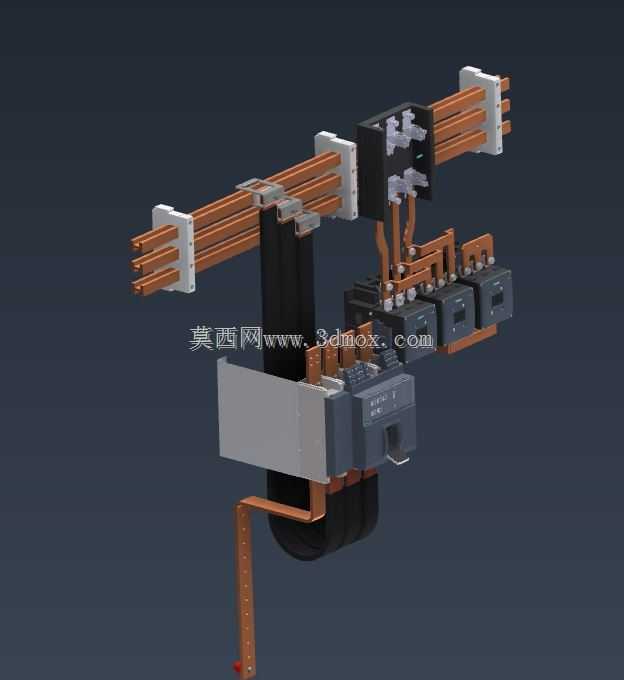

　　这套1600A等级的母线配电结构，主要应用于低压成套配电柜的主进线与馈线分配场景，常见于工业厂房配电间、数据中心列头柜、大型商业体低压配电室这类大电流供配电场景，承担主回路电能分配、下级回路过载与短路保护的核心作用。从结构设计来看，整套装置采用垂直母线排布方案，硬质铜质母排沿柜体立柱垂直敷设，母排表面做镀锡处理降低接触电阻，相邻母排之间预留足够的电气间隙，满足低压配电的爬电距离要求，避免大电流工况下出现相间拉弧故障。主进线断路器采用插入式安装结构，直接与垂直母排对接，省去了大量过渡连接铜排，既降低了母排加工的物料成本，也减少了连接点的接触损耗，同时能压缩柜内的安装空间，提升柜体内部的空间利用率。

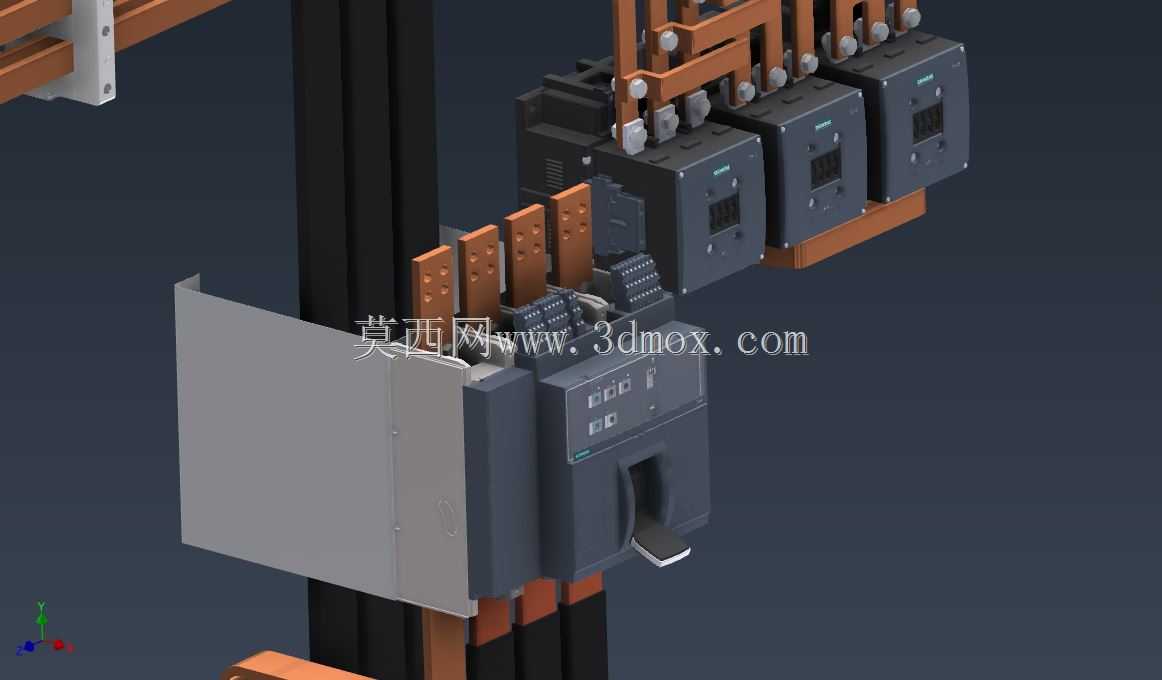

　　断路器与母排的连接部位设计了专用的绝缘防护隔板，将带电铜排与柜体安装腔做物理隔离，避免运维人员误触带电部位，也能防止柜内积尘、金属碎屑掉落引发的相间短路。在安装边界设计上，整套结构适配标准GCS、MNS型低压抽出式柜的安装尺寸，垂直母排的固定支架直接与柜体C型材立柱通过螺栓锁附，不需要额外焊接固定点位，现场装配时可以根据柜内回路数量灵活调整断路器的安装高度，适配不同容量的馈线回路排布需求。断路器的操作面与柜门板的操作窗口精准对位，门板关闭后操作手柄外露，不需要打开柜门即可完成分合闸操作，操作手柄与断路器本体之间设计了机械联锁结构，断路器处于合闸位置时柜门板无法被强行打开，满足低压配电的五防联锁要求。

　　母排的载流截面按照1600A额定电流的温升要求选型，长期满负荷运行时母排温升控制在标准允许范围内，不会出现过热氧化的问题，母排与断路器接线端子的连接面做了压花处理，搭配碟形弹簧垫圈，保证长期运行下连接压力稳定，避免因温度循环变化导致连接螺栓松动。整套结构的排布充分考虑了柜内走线空间，断路器二次控制线的走线槽沿母排侧边布置，二次线与主回路带电部位保持足够的安全距离，强弱电分离排布避免干扰，方便后期二次回路的检修与元器件更换。
