适配1400kv无刷电机的带壳真空叶轮结构

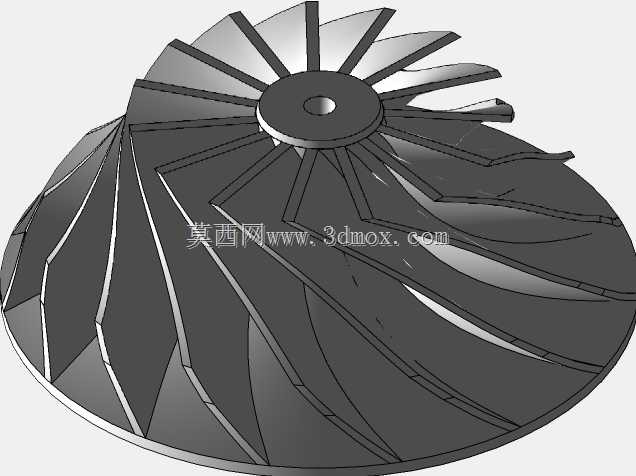

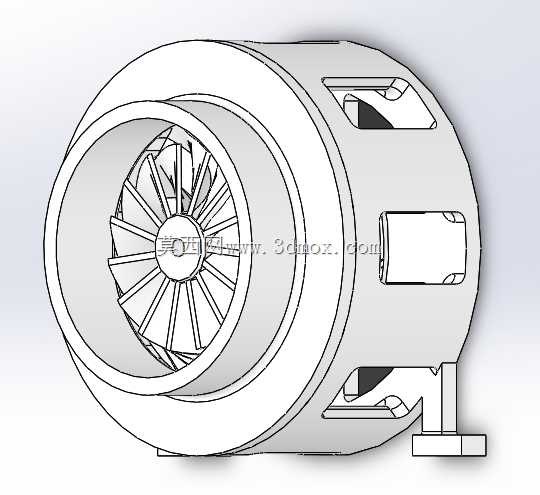

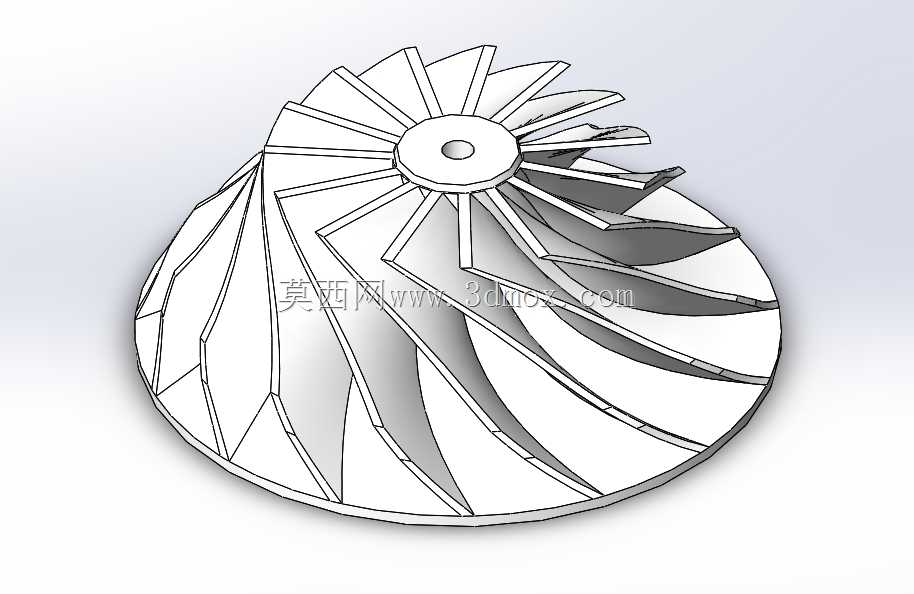

　　这款带集成外壳的真空叶轮，核心适配1400kv规格外转子无刷电机，主要面向小型便携负压设备的气动发生单元使用，常见应用场景覆盖桌面级真空吸附夹具、小型手持吸尘设备、微型负压采样装置、桌面焊锡烟雾抽吸设备这类对安装空间、负压输出效率有较高要求的民用及小型工业设备领域。从实际功能逻辑来看，该结构将叶轮蜗壳与电机安装位做了一体化集成设计，省去了额外的壳体对接装配工序，能有效降低整机装配时的同轴度调校难度，避免分体式壳体拼接带来的气动泄漏问题，在小功率负压工况下能稳定维持设计负压值。设计过程中优先匹配1400kv无刷电机的额定转速区间，叶轮叶片采用后向式圆弧曲面构型，在高转速运转时能降低气流冲击带来的紊流损耗，同时兼顾动平衡冗余量，

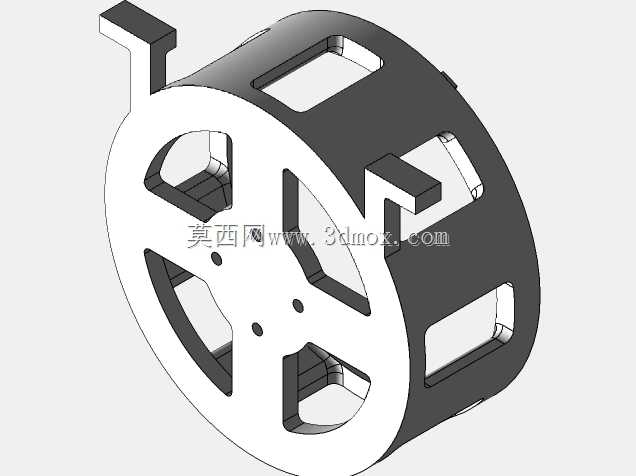

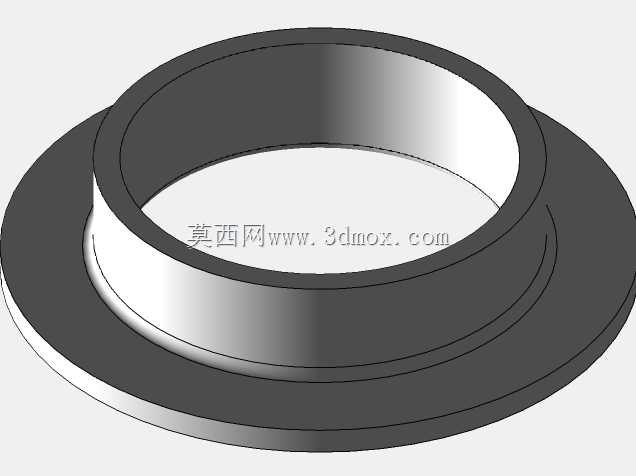

　　叶片与壳体之间的间隙控制在0.3mm到0.5mm区间，既避免运转时叶片擦碰壳体内壁，又能尽可能减少间隙漏气带来的效率损失。安装边界方面，壳体尾部预留的电机安装座直接适配常规22系列外转子无刷电机的安装孔位，安装止口的同轴度公差控制在0.02mm以内，能保证电机输出轴与叶轮中心的同轴度要求，降低高速运转时的振动量；壳体侧面预留的出气接口为标准直插式结构，可直接对接常规内径的柔性通风管路，进气端为敞口式直入结构，进气口做了圆弧过渡倒角，能减少进气端的气流阻力。从结构细节来看，壳体上的开槽结构既做了电机运转时的散热风道，又能平衡壳体内外的局部压差，避免长时间高转速运转时壳体内出现局部涡流导致的效率下降；叶轮的轮毂部分做了加厚处理，

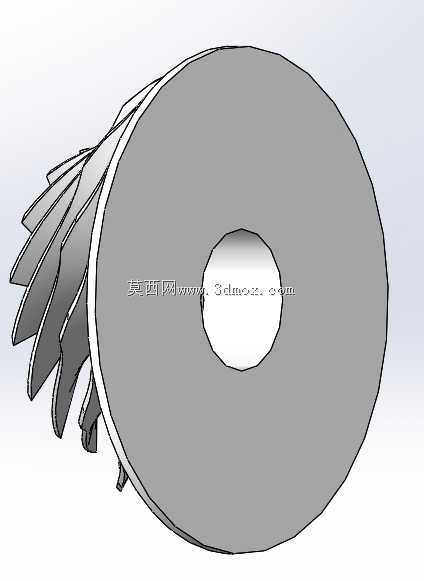

　　中心孔直接匹配电机输出轴的直径，预留了顶丝固定位，安装时无需额外加装转接轴套，能减少传动环节的跳动量。这类集成式叶轮结构相比分体采购叶轮、蜗壳再自行组装的方案，能省去大量的适配调校时间，对于小设备研发阶段的原型验证、小批量量产的小型负压设备来说，能有效缩短结构开发周期，同时规避自行匹配叶轮与蜗壳时容易出现的气动效率不达标、动平衡不合格导致的振动噪音问题。实际选型使用时需要注意，该结构适配的电机转速区间要与叶轮设计的额定转速匹配，不可超转速运行，避免叶片因离心力超出材料承受范围出现结构损坏，同时安装时要保证叶轮与壳体的间隙均匀，固定顶丝要做防松处理，避免长时间运转后出现叶轮移位擦碰壳体的故障。
