球形物件抓取专用多关节机械臂结构

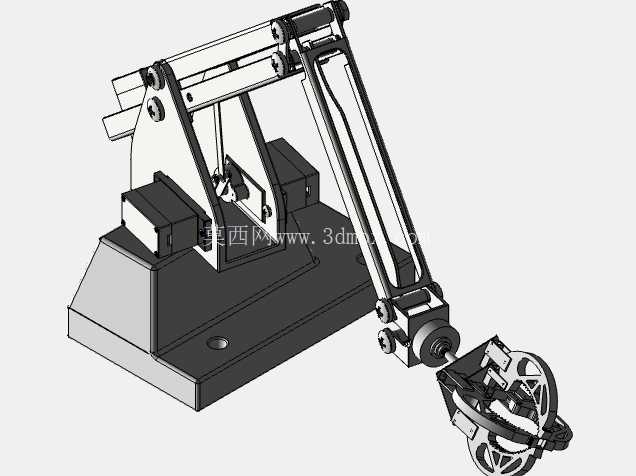

　　在轻工分拣、实验室样本转运、精密轴承装配这类需要频繁拾取球形工件的场景里，常规平口夹爪很容易出现夹持滑脱、接触面压损工件的问题，这款针对球形物件优化的多关节机械臂，就是为解决这类工况痛点做的结构设计。先从末端执行器说起，其夹持端采用了笼式多触点环抱结构，区别于两指或三指的点接触夹爪，这种结构在接触球形物件时，会有至少六个均匀分布的接触点贴合球面，夹持力分散在整个接触环带上，既不会因为局部压强过大刮伤球面镀层、玻璃样本这类易损表面，也能在机械臂做高速启停、大角度回转动作时，避免球形工件因为惯性从夹爪中甩出。夹爪的开合通过内置的连杆联动实现，单驱动源就能带动所有接触指同步收拢或张开，不需要额外的同步控制逻辑，

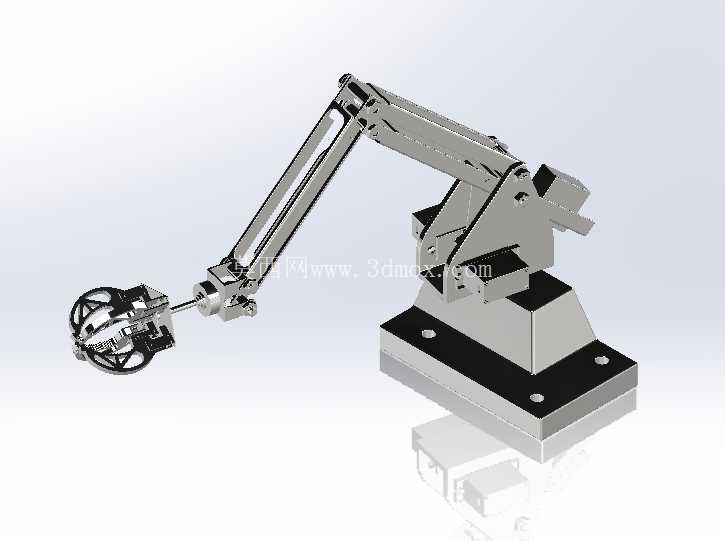

　　对配套控制系统的算力要求更低，也减少了多驱动源带来的故障点。再看臂体的关节配置，整个臂段采用了平行四边形连杆联动的大臂结构，这种结构的优势在于，大臂做俯仰动作时，末端夹爪的安装法兰始终保持水平姿态，不需要额外给腕部增加俯仰补偿轴，就能保证夹爪在整个工作行程内，夹持的球形物件不会因为臂体姿态变化出现倾斜滑落的情况，同时平行四边形结构的刚性比单悬臂梁结构高30%以上，在伸出最大臂长拾取1kg以内的球形工件时，臂端的静挠度能控制在0.2mm以内，重复定位精度可以满足精密装配场景的要求。基座部分采用了方形法兰安装结构，四个安装孔的孔位按照通用工业机器人的安装基准做了匹配设计，不管是固定在铝型材工作台台面，还是搭配线性导轨做第七轴移动拓展，

　　都不需要额外做转接法兰的二次加工，安装基准面的平面度要求控制在0.05mm以内，能避免安装面不平带来的臂体回转卡顿、关节轴承偏磨的问题。关节处的转轴都采用了带密封的深沟球轴承支撑，能阻挡车间里的粉尘、切削液雾气进入轴承滚道，日常维护只需要按照季度周期补充润滑脂即可，不需要频繁拆解更换密封件。臂体的所有结构件都做了等强度优化，在保证刚性的前提下，把非受力区域的材料做了去除处理，整体运动惯量比同负载等级的实心臂体降低了27%，搭配常规的伺服驱动就能实现1.2m/s的末端运动速度，不会因为惯量过大出现启停过冲的问题。从工作边界来看，这款机械臂的水平最大作业半径能覆盖以基座回转中心为圆心、850mm为半径的圆形区域，

　　垂直方向的作业范围从基座安装面以上120mm到720mm区间，刚好覆盖常规工作台面到人工操作舒适高度的区间，不管是固定在流水线旁做球形工件的上下料，还是安装在移动小车上做巡检类的球形物件拾取，都能满足作业范围要求。腕部预留了标准的气源或线缆过孔，如果后续需要给夹爪增加真空吸附辅助、或者更换成带力反馈的夹持模块，不需要在臂体外额外走明线，所有管线都可以从臂体内部的空腔穿过，避免臂体运动时管线被剐蹭拉扯。在设计过程中，所有关节的运动极限位置都做了硬限位凸台，同时预留了传感器安装位，调试时可以先通过硬限位确定机械安全边界，再搭配位置传感器做软限位的双重保护，避免调试阶段因为程序错误导致臂体碰撞到周边设备。夹爪的开合行程做了适配优化，可以稳定抓取直径30mm到120mm区间的球形物件，覆盖了大部分工业场景里常见的钢球、玻璃样本瓶、球形包装件、轴承滚珠组这类工件的尺寸范围，不需要针对不同尺寸的球形工件频繁更换夹爪头，减少了产线换型的调整时间。
