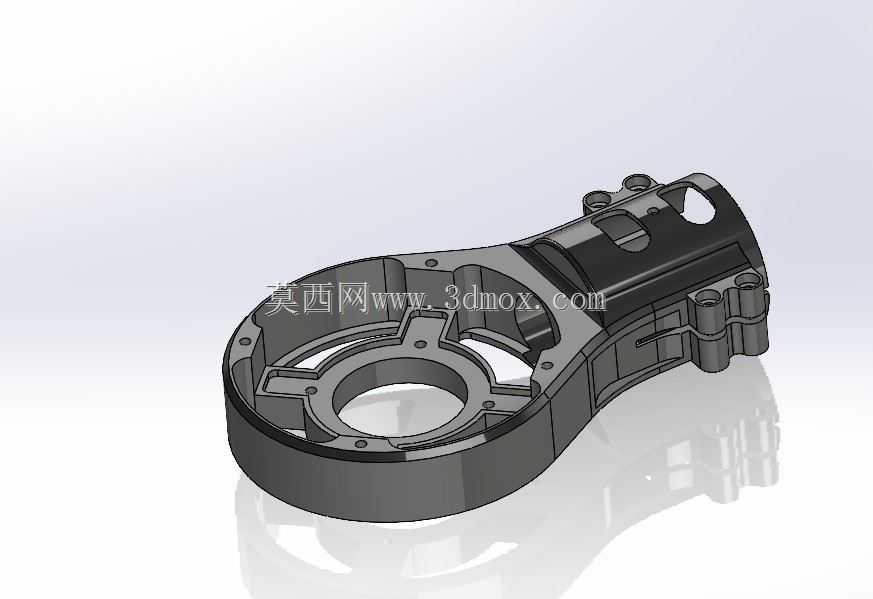

直径40mm航模X8电机安装固定座结构

　　这款直径40mm规格的电机安装结构，主要适配航模类Hobby翼X8机型的动力单元装配需求，在小型无人机、固定翼航模的动力系统布局中承担核心连接作用，负责将动力电机与机翼主体结构形成刚性可靠的连接，同时兼顾飞行过程中的受力传导与安装定位精度。从结构设计逻辑来看，整体采用一体化成型的悬臂式结构，一端为适配40mm直径电机的环形安装位，环形端面预留了对应电机安装孔位的凸台与过孔，能够保证电机装配后同轴度符合动力输出要求，避免电机运转时因安装偏差产生额外振动，影响飞行稳定性。环形安装位内侧设置了多道加强筋结构，在不额外增加整体壁厚的前提下，提升了安装位的抗扭与抗形变能力，能够承受电机高速运转产生的反扭矩，

　　以及飞行过程中气流冲击带来的交变载荷。结构另一端为与机翼主体连接的筒状对接端，筒身开设了多组定位卡槽与锁紧孔位，能够快速与机翼内部的支撑骨架完成对位装配，减少现场装配时的调整工作量，同时筒身侧面预留的走线槽位，可方便电机电源线与信号线的规整布设，避免线材外露在飞行过程中被气流拉扯损坏。中部连接臂采用变截面过渡设计，靠近电机安装位的区域截面尺寸更大，逐步向机翼对接端平滑过渡，既保证了受力集中区域的结构强度，也尽可能控制了整体零件的重量，符合航模类产品对自重控制的严苛要求。连接臂侧面集成的小型凸台结构，可用于固定线材卡扣或者额外的小型传感元件，拓展了结构的使用场景。从安装边界来看，环形安装位的中心到机翼对接端面的距离经过精准核算，

　　能够保证电机安装后螺旋桨的旋转平面与机翼前缘保持足够的安全间隙，避免螺旋桨运转时触碰机翼结构，同时整体结构的外轮廓尺寸完全适配X8机翼的内部安装腔室，不会出现装配干涉问题。结构上所有的安装孔位都做了沉头处理，装配后紧固件端面不会突出零件表面，既减少了飞行过程中的气动阻力，也避免了突出的紧固件刮擦线材或者其他装配组件。在实际使用场景中，该结构不仅可用于常规航模的动力系统装配，也可适配小型多旋翼无人机的机臂端电机固定，或是其他需要紧凑型40mm直径电机安装座的小型动力设备场景，其结构强度经过受力校核，能够满足常规动力输出等级下的长期使用需求，不会出现飞行过程中结构断裂的风险。
