折叠式四旋翼航拍无人机结构设计

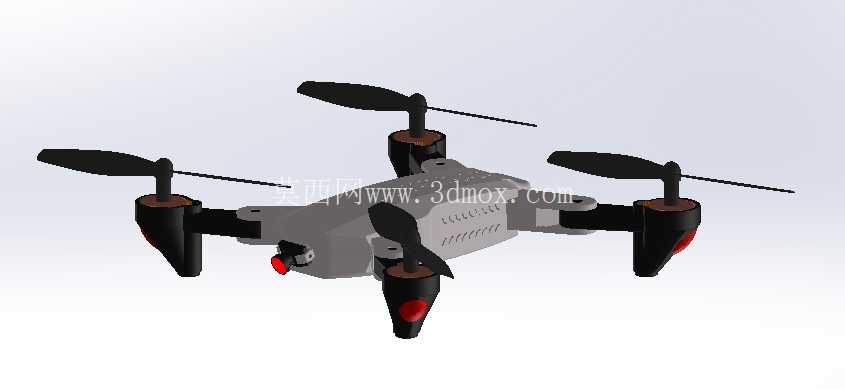

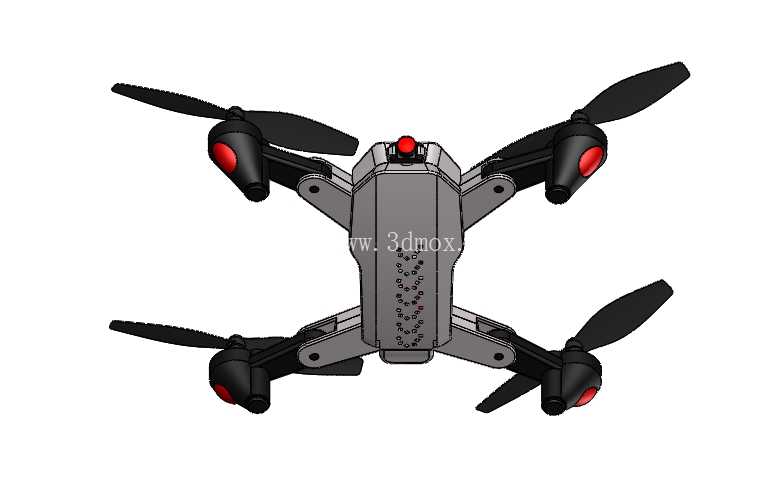

　　这款折叠式四旋翼飞行器的结构设计，核心围绕消费级航拍场景的便携性与飞行稳定性做平衡，日常可用于户外航拍摄影、小型场地巡检、低空测绘补点等场景，机臂采用折叠铰接结构，收纳时四个机臂可向机身主体方向收拢，能大幅缩小收纳体积，方便放入普通双肩包的隔层携带，展开后机臂锁止结构采用卡扣式定位，配合铰接处的阻尼衬套，可避免飞行过程中机臂出现松动移位，保证旋翼动力输出的同轴度。机身主体采用上下壳扣合的结构形式，内部预留了飞控板、电池仓、图传模块、摄像模组的安装位，机身顶部设置的红色凸起结构为飞行状态指示灯安装座，可在不同飞行模式下通过灯光颜色反馈设备状态，方便操作者在视距内判断飞行器工作状态。

　　四个旋翼动力单元分别布置在机臂末端，电机座与机臂采用一体化注塑成型的结构设计，减少装配环节的连接误差，电机座外侧的红色整流罩既可以降低飞行过程中的风阻，也能对电机起到一定的散热导流作用，同时在飞行器发生轻微碰撞时，可作为缓冲结构吸收部分冲击力，避免电机轴直接受撞击变形。机腹位置预留的摄像模组安装位，采用减震球悬挂的安装结构，可过滤飞行过程中电机转动带来的高频振动，避免航拍画面出现果冻效应，摄像模组可通过舵机实现俯仰角度调节，满足不同拍摄角度的取景需求。旋翼采用快拆式设计，桨叶与电机输出轴通过卡扣式桨座连接，无需额外工具即可完成桨叶的更换，日常维护时可快速拆卸受损桨叶。

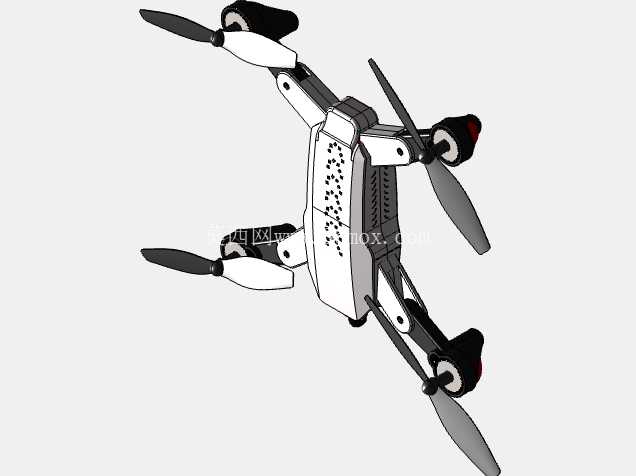

　　机身底部预留了电池仓的滑入式安装导轨，电池可从机身尾部推入锁定，接口采用防呆设计，避免正负极接反，电池仓周边设置有加强筋结构，可在飞行器硬着陆时分散冲击力，保护电池不受挤压破损。从安装边界来看，机臂展开后旋翼的旋转平面不会超出机身对角的最大外轮廓，折叠后整机的厚度可控制在普通平板设备的厚度范围内，机身外壳的分型面设置在机身侧面中线上，上下壳通过螺丝柱连接，装配时可先将内部所有电子元件固定在下壳的定位柱上，再扣合上壳打螺丝固定，装配流程简单，适合批量生产时的流水线作业。飞控板的安装位设置在机身几何中心位置，保证飞控的加速度计、陀螺仪传感器处于整机的重心点上，减少飞行控制的补偿计算量，提升飞行姿态的响应速度。

　　图传天线布置在机身前端的两个机臂根部，避免机身金属部件遮挡信号，保证遥控与图传信号的传输稳定性。起落架采用与机臂一体化的延伸结构，无需额外加装起落架配件，机臂末端下方的凸起结构可在飞行器降落时支撑机身，避免摄像模组直接接触地面造成刮擦，同时该结构也可作为机臂折叠时的定位支撑，避免收拢状态下机臂过度转动挤压机身外壳。整机的结构受力路径经过优化，飞行时旋翼产生的升力通过机臂传递到机身主体，机臂与机身连接的铰接位置设置有金属衬套，可分散铰接处的应力，避免长期使用后塑料铰接位出现疲劳断裂。机身表面的散热孔采用阵列式排布，既可以保证内部电子元件的散热通风，也能避免大颗粒杂物进入机身内部损坏电路。
