CA6140车床用ПС-12多针接线连接排

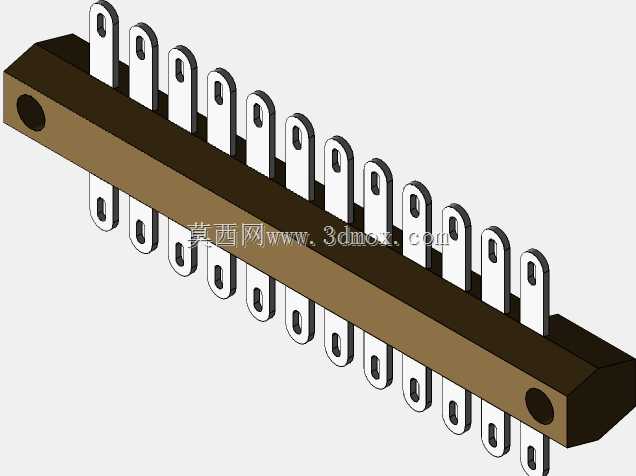

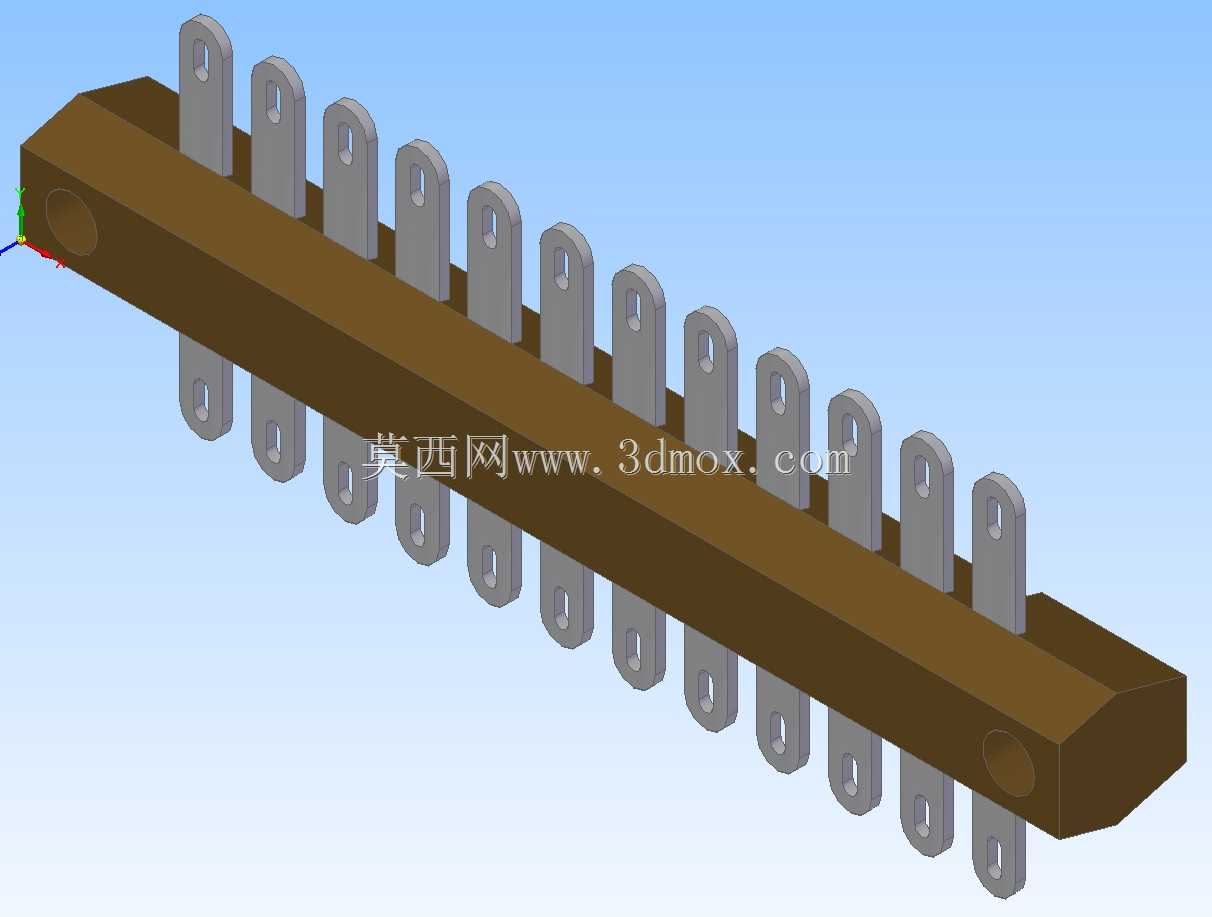

　　这款接线连接排是CA6140普通车床电气控制系统里的配套连接部件，主要承担车床操作回路、控制信号回路的多线路汇接与分线功能，在车床的电气安装布线环节，用来规整床头箱、进给箱、溜板箱与电控柜之间的控制线缆，避免多股导线散接带来的接触不良、线路杂乱问题，也能降低设备长期运行中因油污、铁屑侵入接线端引发的短路故障风险。从结构设计来看，整体采用长条形绝缘基座搭配双排对称布置的接线插片，基座截面为带安装孔的矩形结构，两端预留的通孔可直接通过螺栓固定在车床床身内侧的电气安装板上，安装时不需要额外加工适配支架，完全匹配CA6140车床原有电气舱的安装边界，插片沿基座长度方向等距排布，单排插片数量为12组，对应12路独立接线回路，

　　插片上的开孔可配合接线端子或导线直接压接，能满足控制回路0.5-2.5平方毫米导线的连接需求。设计过程中充分考虑了车床加工场景的恶劣工况，绝缘基座选用耐油、耐温的硬质绝缘材料，可耐受车床运行时舱内最高60摄氏度的环境温度，同时能抵抗切削液、润滑油的长期侵蚀，不会出现材质脆化、绝缘性能下降的问题；插片采用镀锌钢板冲压成型，表面做钝化处理，既保证导电接触的可靠性，也能在车间潮湿多尘的环境下延缓锈蚀速度，降低接触电阻。在实际装配使用时，该接线排的安装位置处于车床电控舱的线缆汇聚区域，双排插片的布局可以分别对应进线侧与出线侧的线缆，布线时可将来自电控柜的控制总线统一接在一侧插片，去往各执行部件、操作按钮的分线接在另一侧，大幅减少布线交叉，

　　后期设备检修排查线路时，可直接对应插片位置快速定位故障回路，不需要逐根梳理杂乱导线。基座的长度、插片间距完全匹配CA6140车床原有接线排的替换尺寸，老设备维修更换时可直接原位安装，不需要调整周边线缆长度或安装点位，插片的伸出高度经过适配设计，接线后导线的弯曲半径满足电气安装规范，不会出现导线过度弯折导致的线芯断裂问题，同时插片之间的绝缘间距符合低压控制设备的电气间隙要求，在AC220V、AC380V的控制回路电压下不会出现飞弧、击穿问题。
