手动编织作业专用定位工装夹具结构

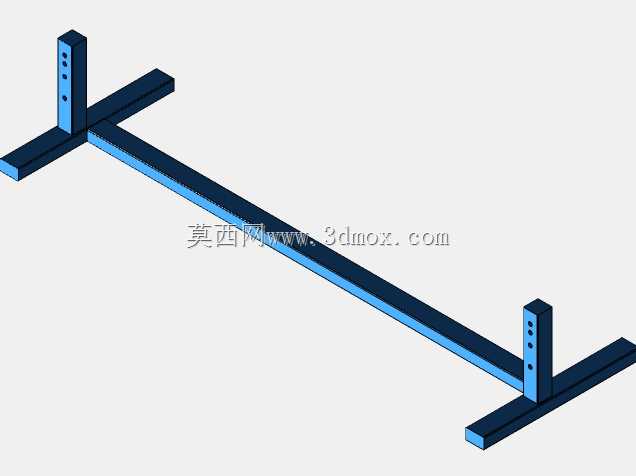

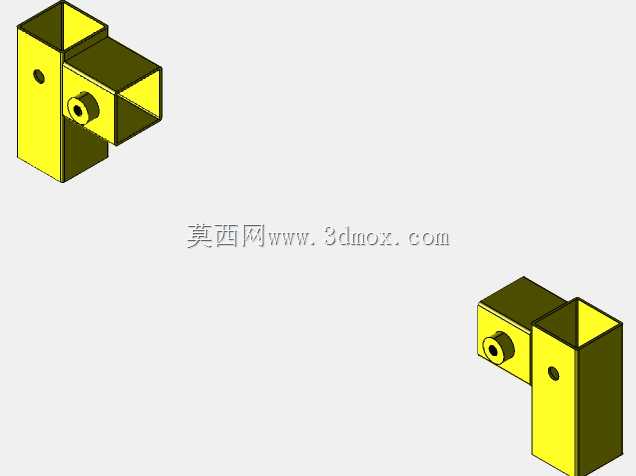

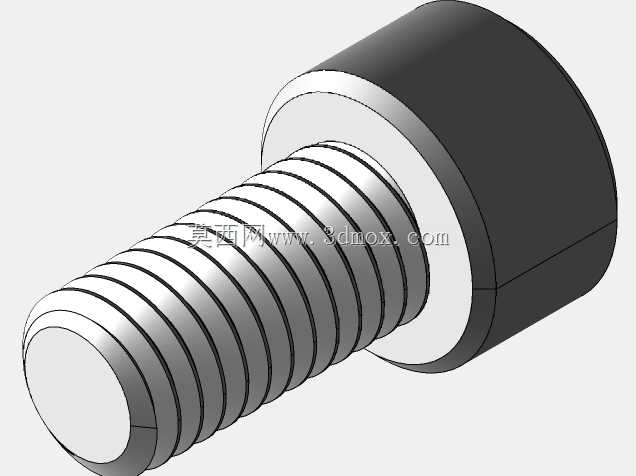

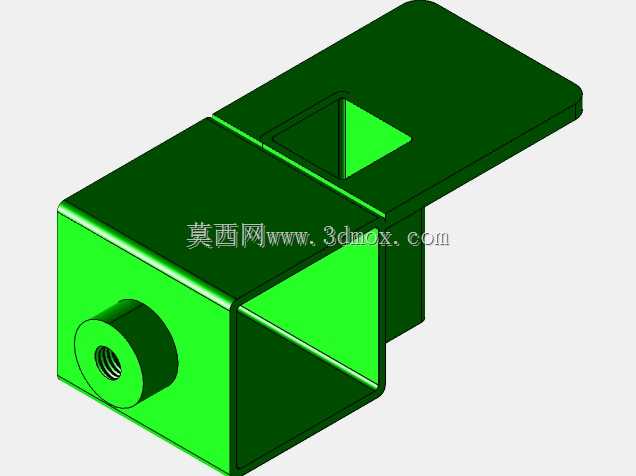

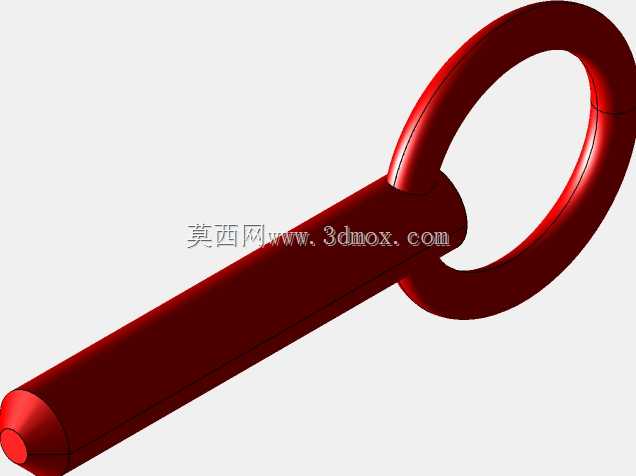

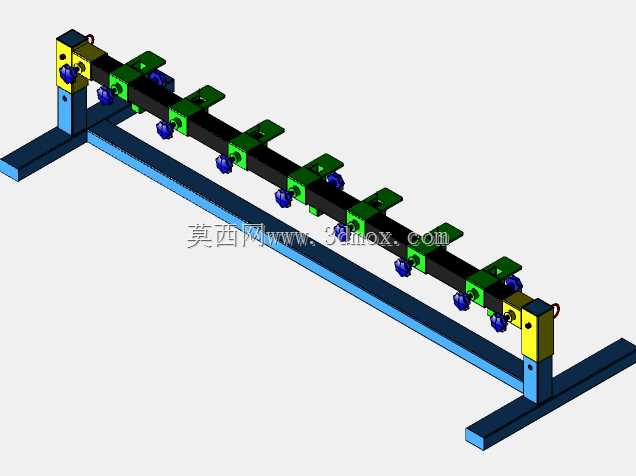

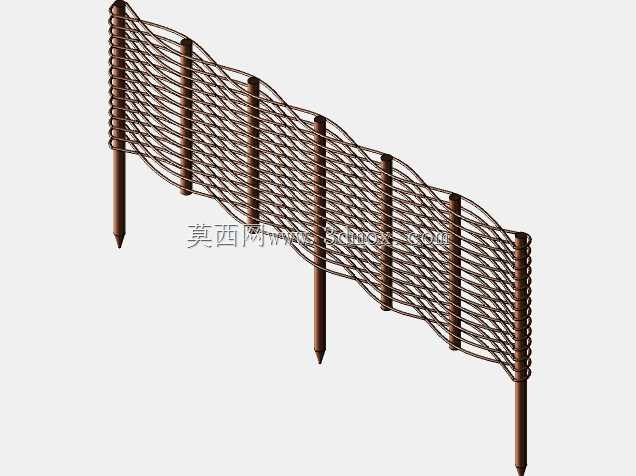

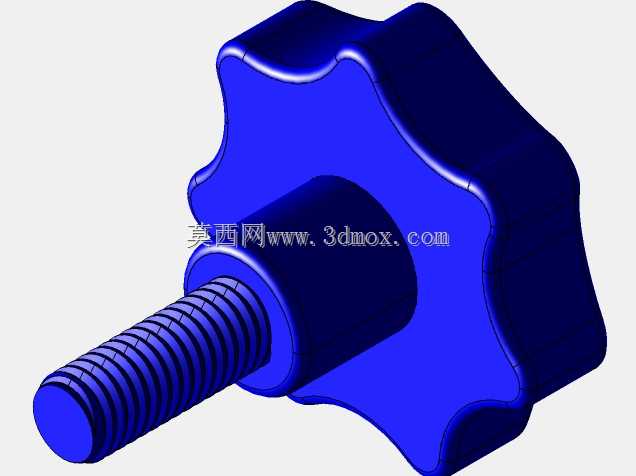

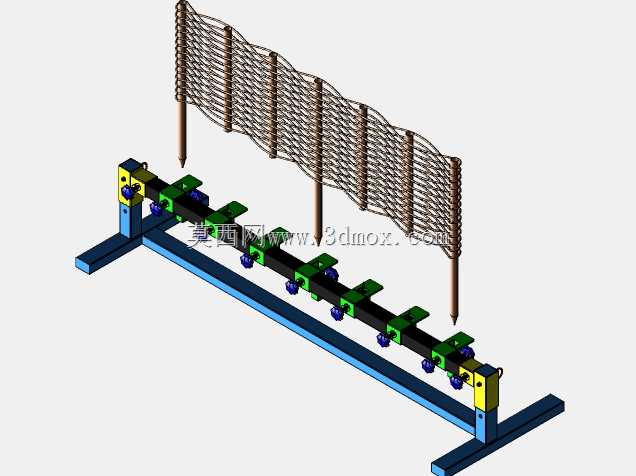

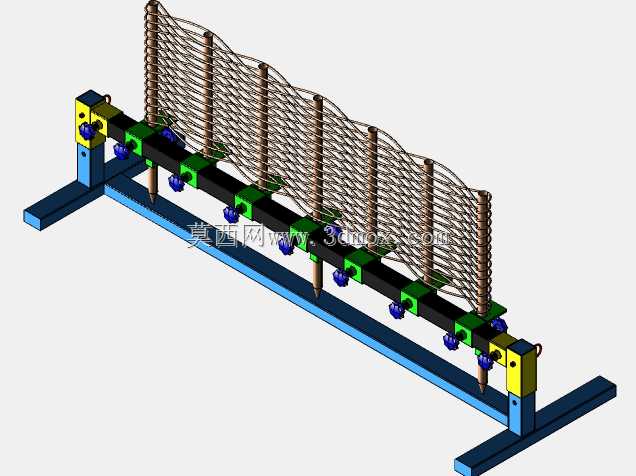

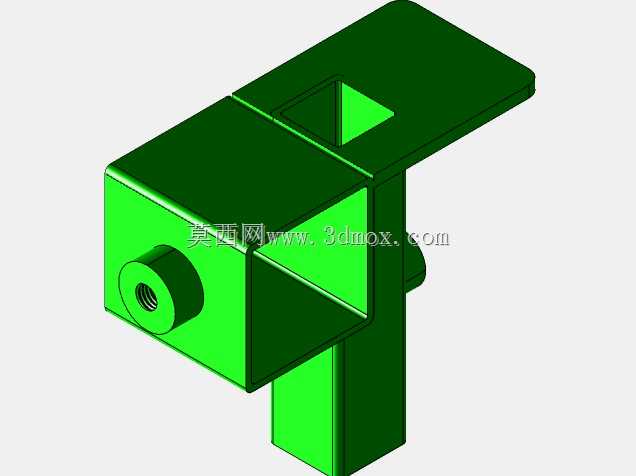

　　该结构针对长条状柔性线材手工编织工序的定位需求设计，整体采用双侧支撑的长跨距布局，两端的立式支撑座通过底部L型安装脚固定在作业台面上，支撑座上设置快锁式夹紧结构，可快速装夹固定待编织的长条芯轴，芯轴沿长度方向均匀排布多组可调式压紧组件，每组压紧组件包含滑动座、锁紧旋钮与压块，滑动座可沿芯轴轴向自由调整位置，调整到位后通过侧面的旋钮锁紧，压块可根据待固定线材的直径调整压紧高度，避免编织过程中线材移位、松脱。从实际作业场景来看，这类工装主要应用于小批量线材编织、绳缆编接、装饰带手工编制等工位，替代传统的手持固定或简易捆绑固定方式，能将待加工的长条形基材稳定架设在作业人员身前合适高度，无需额外扶持即可完成多股线材的交叉编织、穿插、

　　拉紧动作，大幅降低长时间手持作业的劳动强度，同时保证编织过程中基材的张紧度一致，避免因基材晃动导致的编织节距不均、松紧不一等质量问题。设计过程中优先考虑了工位适配性，底部支撑脚的安装孔位采用通用间距设计，可直接固定在常规木质或金属作业台面上，无需对现有工作台做额外改造；跨距长度可根据常见的编织基材长度设置，覆盖多数手工编织作业的基材尺寸需求，两端支撑座的高度经过人体工学测算，架起后的芯轴中心高度与普通坐姿作业人员的手肘高度齐平，作业时手臂无需过度抬起或下压，长时间操作不易产生疲劳。每组滑动压紧组件的滑动阻尼经过匹配，既可以沿轴向顺畅推动调整位置，锁紧后又能提供足够的压紧力，不会因编织过程中的拉线作用力出现滑移；

　　压块与线材接触的端面做了圆角钝化处理，避免压紧时刮伤线材表面的包覆层或纤维结构。两端的快锁结构采用偏心夹紧原理，操作时只需扳动锁紧块即可完成芯轴的装夹与拆卸，单步操作即可完成基材更换，减少工位辅助作业时间，提升小批量多品种编织作业的换型效率。整体结构没有复杂的传动或电控部件，全部采用机械结构实现功能，维护简单，作业过程中无需外接动力源，适合零散加工、作坊式生产或者实训教学场景下的手工编织作业使用，安装时只需保证两侧支撑座的同轴度，即可保证芯轴架设后无偏斜，滑动座移动顺畅无卡滞。
