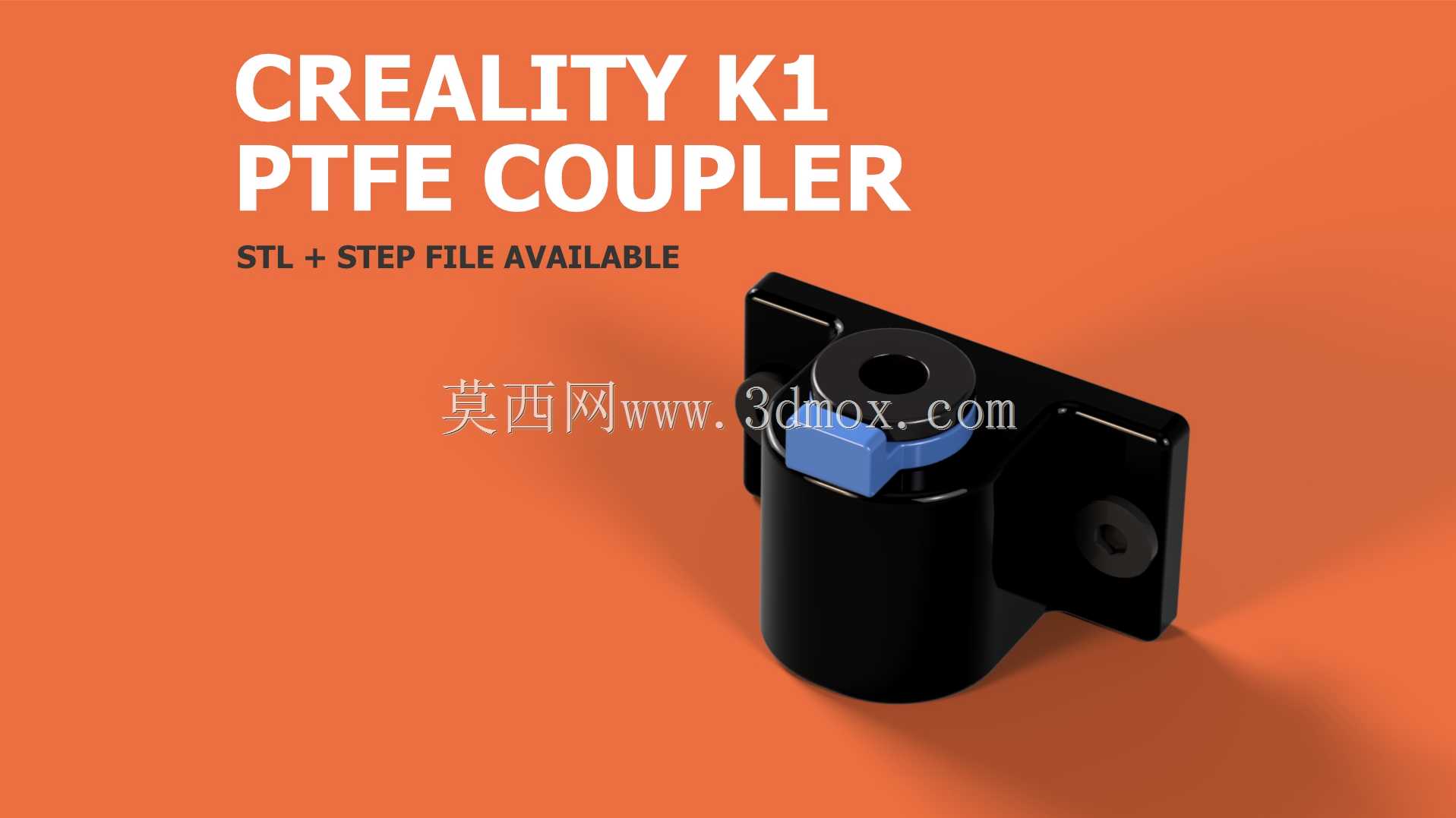

Creality K1 3D打印机PTFE细丝耦合器结构

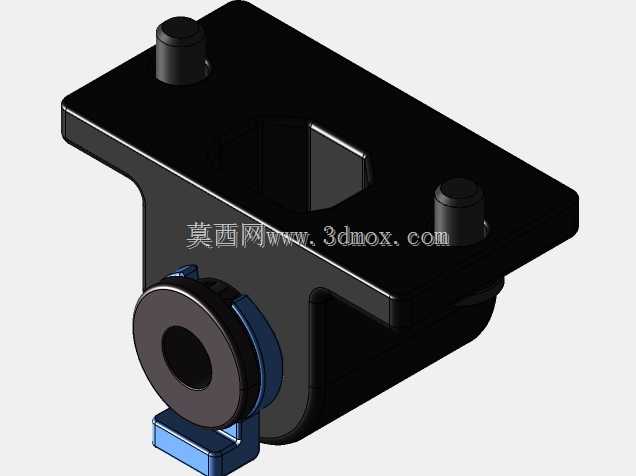

　　在FDM熔融沉积成型3D打印设备的送料链路中，送丝路径的密封性与导向精度直接决定了耗材进给的稳定性，尤其是采用远端送料结构的机型，PTFE管与挤出机进料端、断料检测模块的衔接位置，长期受耗材往复摩擦、温度变化带来的形变影响，很容易出现耗材卡滞、碎屑堆积、送料阻力陡增的问题，最终引发打印断料、层厚不均、表面拉丝等各类打印缺陷。这款适配Creality K1机型的PTFE耦合器，正是针对原厂送丝衔接位置的结构痛点做的针对性优化设计，核心作用是实现PTFE送丝管与细丝传感器模块的刚性对接，消除衔接位置的台阶差与旷量，让耗材能够顺滑通过检测模块进入后续送料链路。从结构设计来看，耦合器主体采用带安装翼边的立式腔体结构，

　　腔体内部做了与PTFE管外径匹配的沉孔定位结构，安装时PTFE管插入腔体后端面与腔体内台阶完全贴合，不会出现管端回缩、错位的问题，侧边的快锁压块结构可以快速压紧固定PTFE管，不需要额外打胶或者用扎带固定，日常维护更换耗材、清理送料管时拆装效率更高。翼边上的安装孔位完全匹配K1机型细丝传感器模块的原有安装螺孔位置，不需要对原有设备做任何打孔、切削改装，直接替换原有衔接件即可完成装配，安装边界完全贴合原有设备的腔体空间，不会和周边的走线、机架结构产生干涉。腔体的内孔直径做了适配1.75mm规格耗材的导向设计，内孔壁粗糙度控制在较低水平，耗材通过时的摩擦阻力更小，同时衔接位置的同轴度公差控制在0.1mm以内，避免耗材在衔接位置出现弯折、

　　刮削的问题，减少耗材碎屑的产生。在实际打印场景中，尤其是打印TPU等柔性耗材时，这种无台阶的刚性衔接结构可以避免柔性耗材在衔接位置出现堆料、弯折的问题，大幅提升柔性耗材的送料稳定性，在长时间连续打印的工况下，耦合器的结构强度可以承受持续的送料冲击力，不会出现开裂、松动的问题，同时聚四氟乙烯材质本身的低摩擦特性也能进一步降低送料阻力，减少挤出机的负载。设计过程中还充分考虑了传感器触发的可靠性，耦合器的腔体不会遮挡细丝传感器的检测光路，耗材穿过腔体时能够正常触发检测信号，出现断料、耗材耗尽的情况时传感器可以正常触发暂停指令，不会因为耦合器的加装影响原有设备的断料检测功能。
