CrealityK1设备Z轴步进电机结构设计

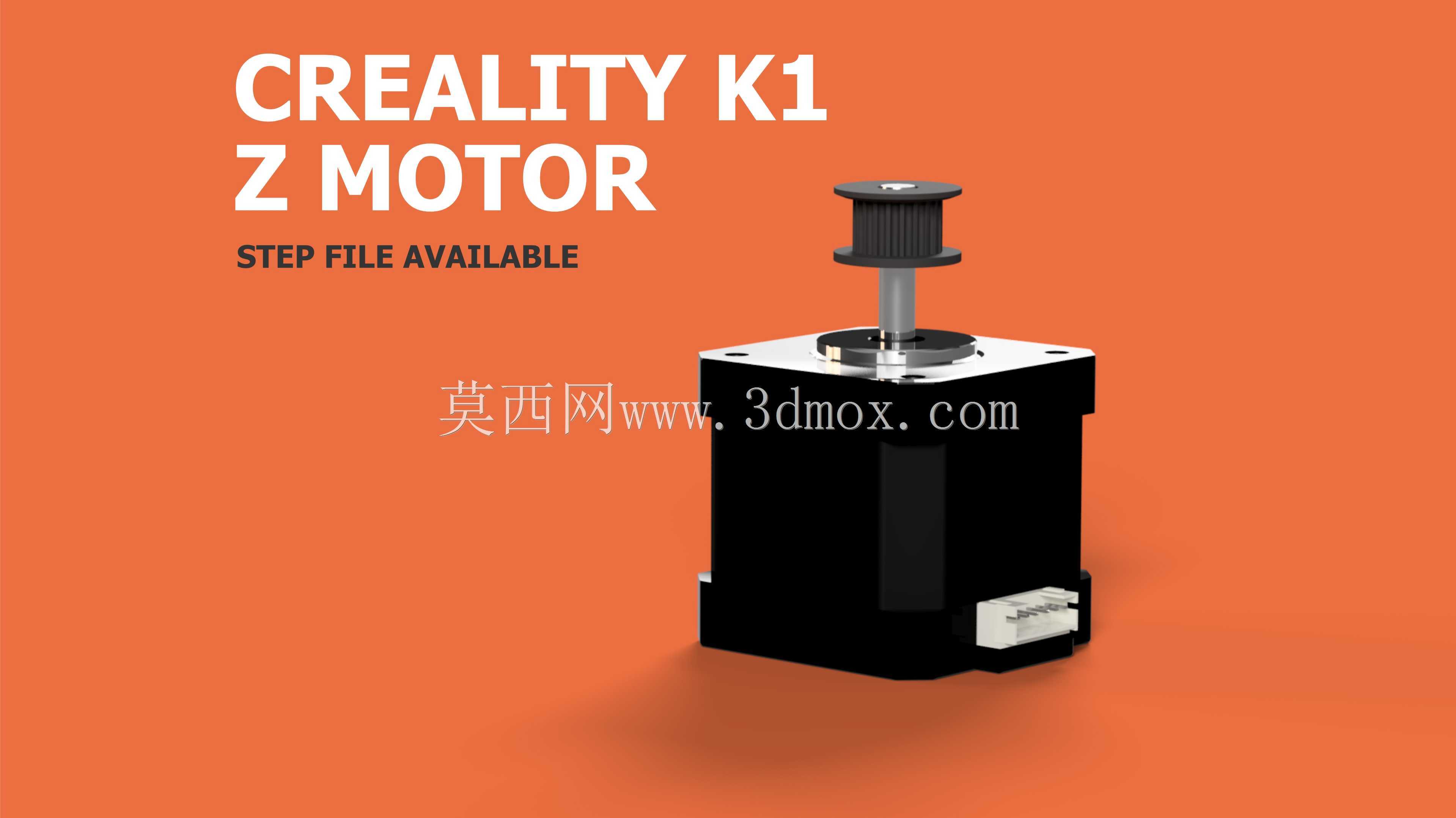

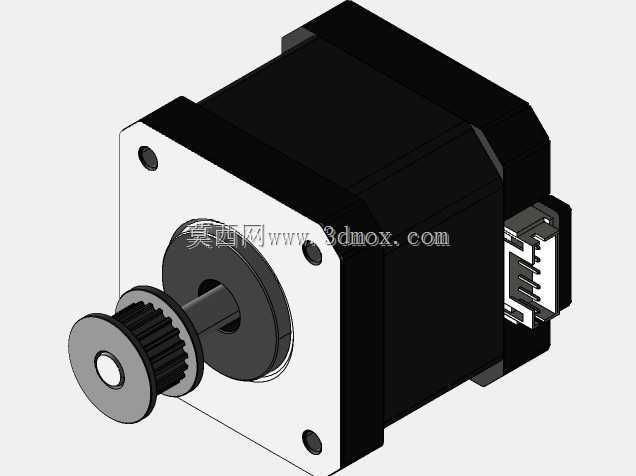

　　电机本体采用Nema17标准安装法兰规格，机身轴向长度为42mm，这个尺寸刚好适配K1机型Z轴安装位的预留空间，不会和机身框架的型材、线缆走线槽产生干涉，安装孔位完全匹配原厂支架的孔距，替换安装时不需要额外做支架打孔或者位置调整，直接对位锁付即可完成装配。输出轴端的设计完全匹配原厂传动结构，轴径做了针对性的公差匹配，预装的GT220齿同步带轮，齿形精度符合GT2同步带的啮合标准，和Z轴传动皮带的啮合间隙控制在合理范围，既不会因为过紧导致电机运行负载过大、升温异常，也不会因为间隙过大出现传动回差，影响Z轴的定位精度。从设计思路层面，这款电机的结构完全服务于K1机型的CoreXY运动架构，Z轴作为独立的升降传动轴，在桌面级FDM3D打印设备的Z轴传动链路里，步进电机的选型与安装匹配度直接决定了成型平台升降的定位精度、层厚一致性以及长时间打印的运行稳定性，这款适配CrealityK1机型的Z轴步进电机，是针对该机型紧凑机身布局、高速打印工况做的定向适配结构，完全贴合原厂设备的安装空间与传动接口要求。从实际应用场景来看，桌面级消费级3D打印机的Z轴需要承担成型平台的全程升降负载，在打印首层时需要微米级的进给精度来保证平台与喷嘴的间隙贴合，在高速打印过程中又需要快速响应切片层厚的进给指令，避免出现层纹错位、Z轴带轮打滑、平台下坠等常见故障，这款电机的结构设计完全围绕这些实际工况需求展开。先看核心的安装边界与尺寸参数，

　　不需要承担XY方向的运动负载，只需要保证垂直方向的进给精度与保持力矩，因此电机的力矩参数做了针对性匹配，42mm机身长度对应的输出力矩刚好可以承载K1机型成型平台加上最大打印重量的总负载，在断电状态下也能通过自身保持力矩锁住平台位置，避免平台下坠撞坏喷嘴或者打印件。电机尾部的出线端采用卧式接插件设计，接插件的朝向完全匹配K1机身内部的线缆走线路径，不会出现线缆弯折半径过小、和运动部件刮蹭的问题，接插件的引脚定义和原厂驱动板接口完全对应，接线时不需要改线或者调整引脚顺序，降低了替换安装的出错概率。在实际运行特性上，这款电机的步距角符合3D打印机Z轴传动的细分驱动要求，搭配原厂驱动板的电流参数设置，运行过程中的振动控制在较低水平，

　　不会因为电机振动传导到成型平台，导致打印件表面出现规律性的Z向振纹。带轮的安装位置做了轴向定位设计，带轮端面和电机安装法兰的距离刚好匹配Z轴皮带的安装平面，不需要额外调整带轮的轴向位置就能保证皮带和带轮的共面度，避免皮带出现偏磨、掉齿的问题，延长传动部件的使用寿命。从结构细节来看，电机前端盖的轴承位做了同轴度公差控制，输出轴的径向跳动量控制在3D打印Z轴传动允许的公差范围内，不会因为轴的径向跳动导致平台升降过程中出现水平偏移，保证每层打印的平面度。电机外壳的散热结构采用自然散热的筋条设计，适配K1机型Z轴安装位的空气流通路径，在长时间连续打印的工况下，电机温升控制在合理区间，不会因为过热导致力矩衰减或者寿命缩短。对于设备改装、

　　维修替换的结构设计从业者来说，这个模型可以直接用来做Z轴传动链路的装配校验，在做K1机型的Z轴改装、比如加装双Z轴同步传动、更换更大导程的丝杆或者皮带传动方案时，可以直接调用这个电机模型做干涉检查，确认改装部件和电机本体、带轮、接插件的位置关系，避免设计完成后出现安装干涉的问题。在做整机的三维装配时，这个模型的安装基准面、孔位、轴伸尺寸都和实物完全一致，可以直接作为标准件调入装配体，不需要重新测绘建模，节省设计阶段的测绘时间，提升设计效率。另外在做设备维护、故障排查的场景下，这个模型也可以用来模拟传动部件的装配关系，比如更换同步带、调整带轮张紧度的时候，可以通过模型确认张紧机构的调整行程是否足够，皮带的张紧力作用方向是否和带轮端面垂直，避免因为装配不当导致的传动故障。整体来看，这款Z轴步进电机的结构完全围绕CrealityK1机型的实际使用需求设计，所有尺寸边界、接口参数都和原厂设备完全匹配，没有冗余的结构设计，在满足传动性能要求的前提下，尽可能压缩了安装占用空间，适配K1机型紧凑的机身内部布局，不管是做维修替换的配件选型，还是做设备改装的结构设计，都可以直接参考这个模型的尺寸参数做设计校验，减少实物试装的次数，降低设计迭代的成本。
