实验室用塑料注射器结构设计方案

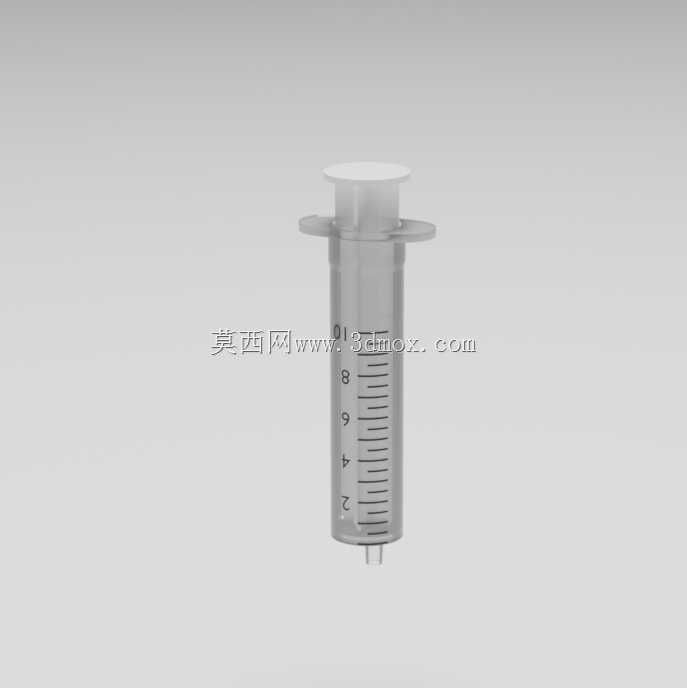

　　这类塑料注射器在实验室场景中覆盖的使用范围极广，从常规化学试剂的定量移取、微量样品的精准加注，到小型实验装置的流体通路排气、低压流体的定量输送都能见到它的身影，和医用注射场景不同，实验室用款不需要满足无菌灭菌的强制要求，但对刻度精度、筒身透明度、推杆滑动顺畅度的要求反而更偏向工程实用性。从结构设计逻辑来看，整个构件分为外筒、推杆、活塞、端部接头四个核心部分，外筒采用透明医用级PP材质一体注塑成型，筒身外壁的刻度线采用凹印工艺处理，避免长期使用过程中刻度被试剂腐蚀磨损，刻度从端部接头位置开始标注，最小分度值对应0.2ml容量，满量程覆盖10ml，完全满足常规实验室小剂量液体操作的精度需求。外筒尾部设计有对称的翼状凸缘，

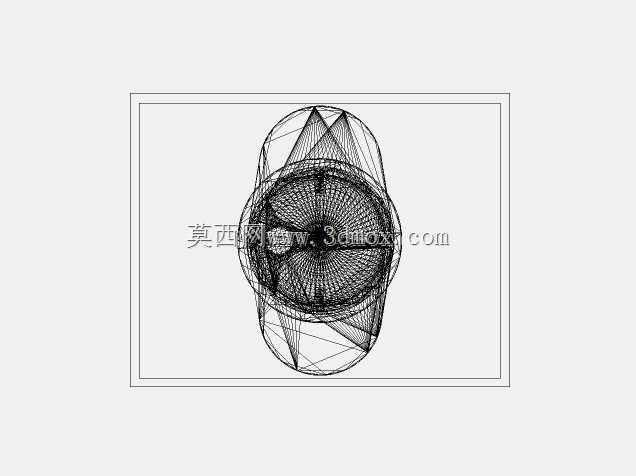

　　操作时手指可以抵在凸缘位置稳定施力，避免推注过程中筒身打滑；推杆前端的橡胶活塞采用双道密封环结构，和外筒内壁的配合间隙控制在0.02mm以内，既保证推拉过程中无液体渗漏，又不会因为过盈量太大导致操作阻力过大，推杆尾部的按压圆盘做了圆角处理，长时间按压操作也不会产生明显的硌手感。端部的鲁尔接头结构做了通用化适配，既可以直接安装针头进行微量注射操作，也可以对接软管连接到实验流体回路中作为临时流量调节构件使用，接头位置的同轴度公差控制在0.05mm以内，对接标准鲁尔接头时不会出现偏斜漏液的问题。建模过程中需要重点关注筒身的壁厚均匀性，整体壁厚保持1.2mm，避免注塑过程中出现缩痕、翘曲影响内壁的圆柱度，

　　活塞安装位置的导向段做了15度的倒角引导，装配时可以顺畅将活塞推入筒身不会刮伤密封面。实际使用场景中，这类构件除了常规的液体移取，还经常被改造为小型实验装置的定量给料部件，搭配简单的步进电机驱动结构就能实现微升级别的精准流体输送，外筒的透明材质可以直接观察内部流体的状态，及时发现气泡、杂质等异常情况，翼状凸缘的位置也可以作为安装固定的受力点，通过简单的卡扣结构就能将注射器固定在实验台架上，不需要额外设计复杂的夹持结构。需要注意的是，这类塑料注射器的耐受温度范围在-10℃到80℃之间，不能用于高温高压灭菌操作，也不能长期接触强有机溶剂，否则会导致筒身开裂、活塞溶胀失效，设计选型时需要根据实际接触的介质特性确认材质兼容性，避免使用过程中出现结构损坏影响实验精度。
