手动式简易线圈缠绕作业工装结构

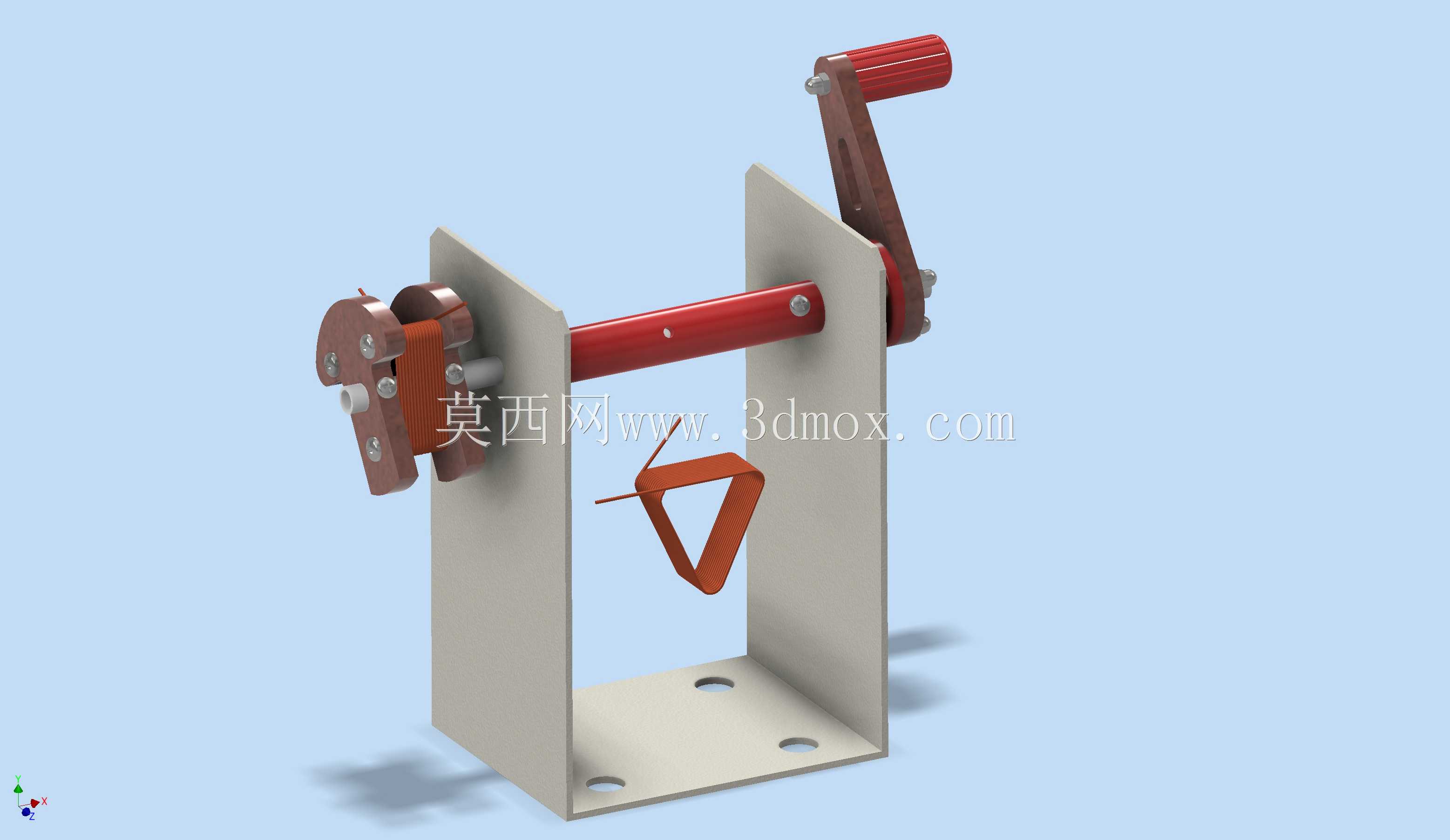

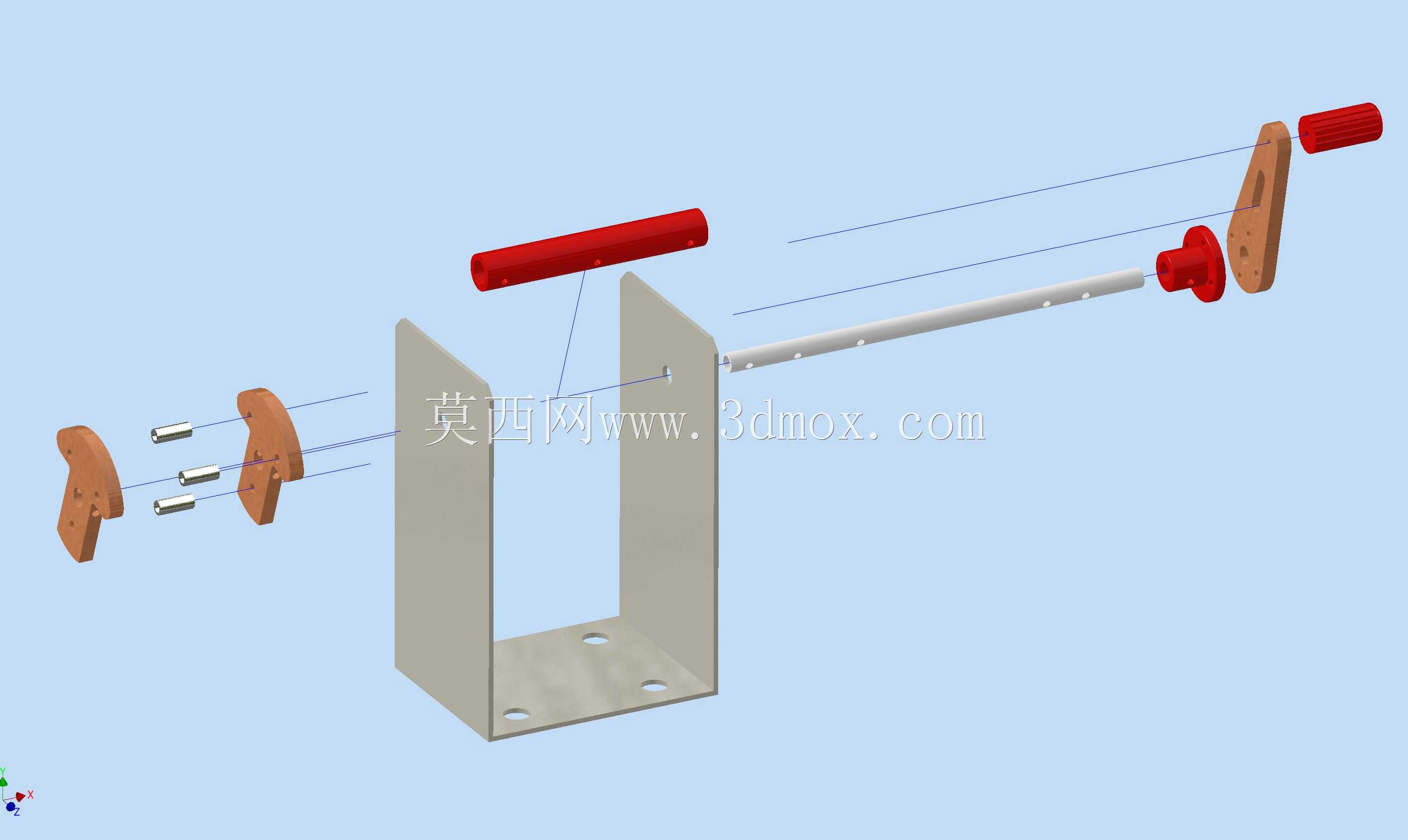

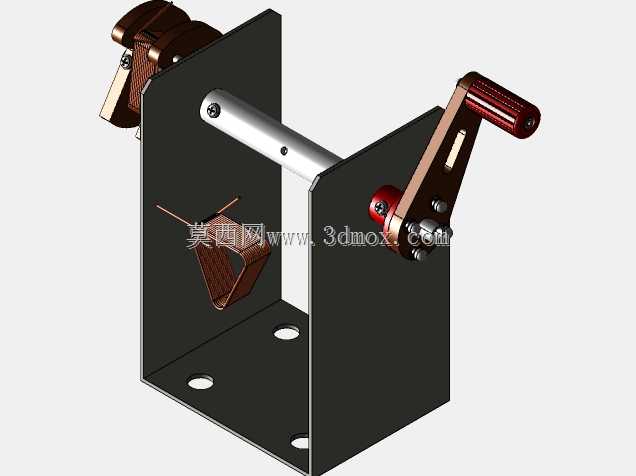

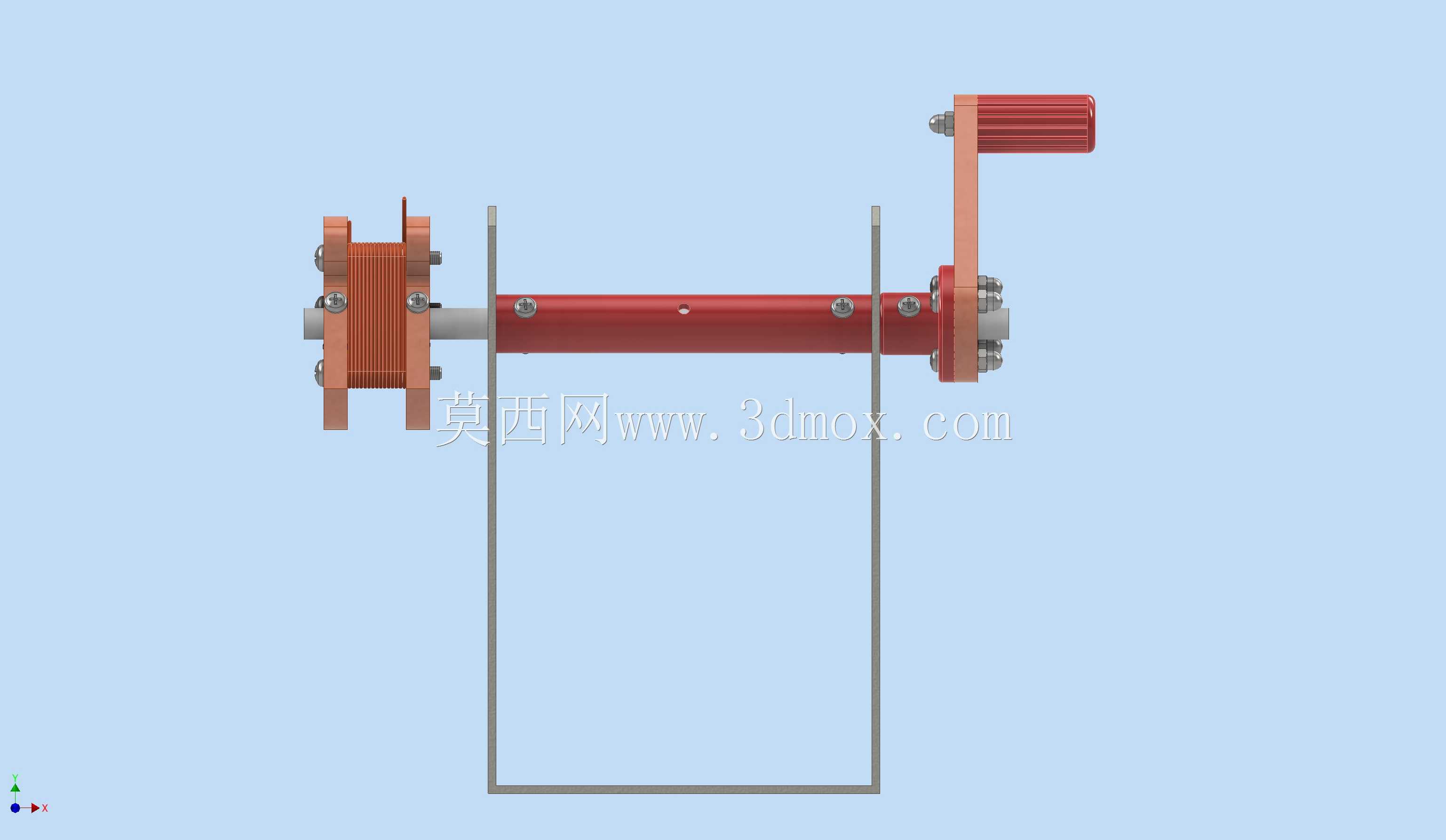

　　这款手动线圈缠绕工装，主要面向小批量多规格的低压线圈、小型电感绕组、教学演示类线圈加工场景，在电子维修作坊、职校实训工位、小型电器组装产线的补料环节都能适配，无需外接气源或电源，仅靠人力摇转即可完成绕制作业，对作业场地的配套条件要求极低。从结构设计逻辑来看，整体采用立式双板支撑架构，两块平行的立式安装板通过底部的安装基板连为一体，基板上预留的四个沉头安装孔，可直接通过螺栓固定在木质工作台、金属钳工台等常规作业台面上，安装边界不超过300mm见方的台面区域，不会占用过多工位空间，拆卸转移也十分便捷。摇柄组件采用偏心摇把设计，握持段套有防滑绝缘套，摇转时的力臂长度经过适配，单手握持摇转整圈的施力幅度符合普通人机操作范围，

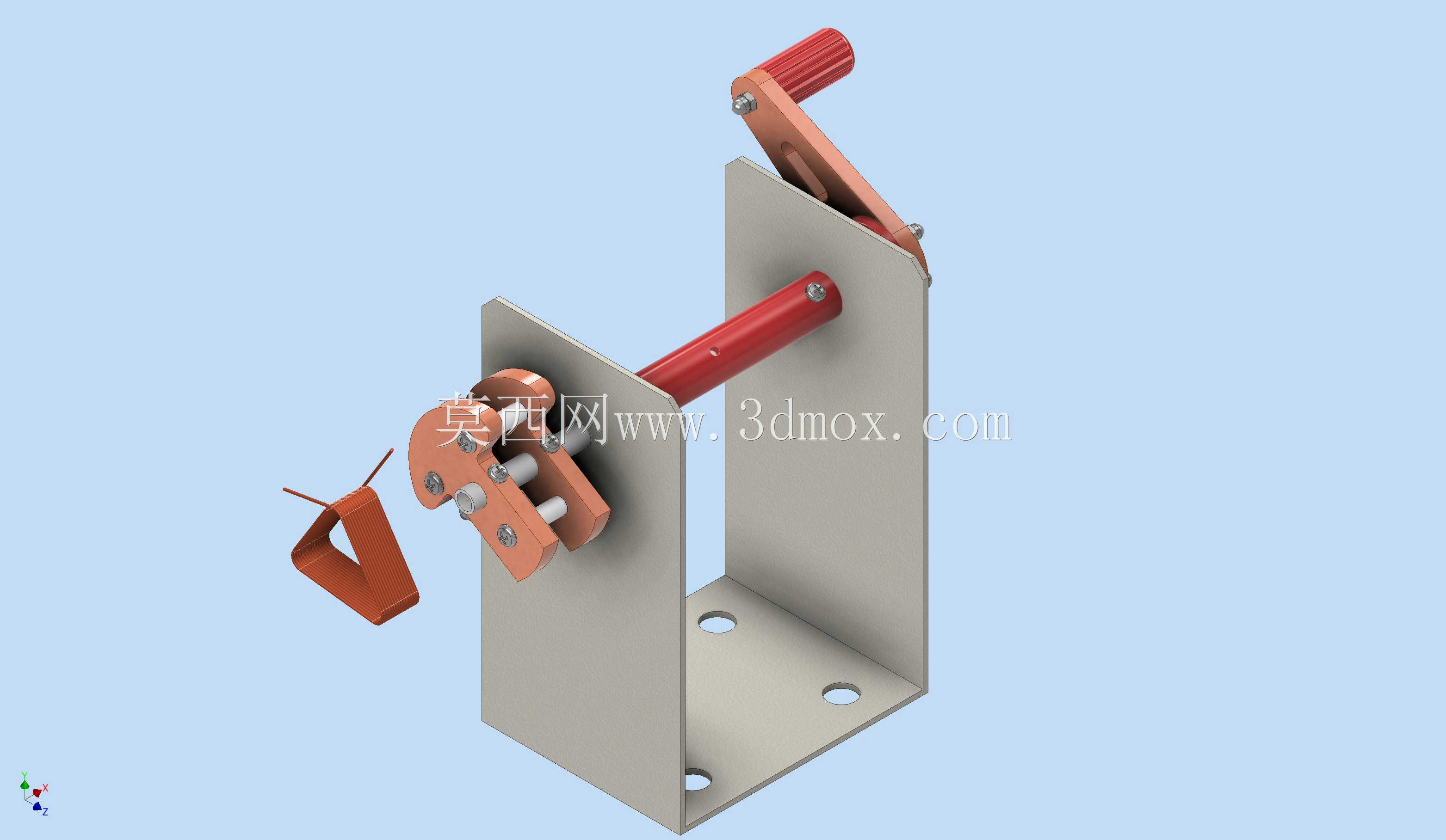

　　长时间作业也不易产生肌肉酸胀感。中间的绕线主轴采用光轴加定位销的固定方式，可根据待绕线圈的骨架内径更换适配的定位夹头，夹头端自带的压紧卡扣能快速锁紧线圈骨架，避免绕线过程中骨架跟转打滑，摇柄侧的主轴端设置有限位挡片，可控制绕线的轴向排布范围，避免线圈绕制超出骨架边界。中部设置的三角形导线架，可引导漆包线从线轴平稳引出，导线架的弯折角度经过反复调试，能让漆包线保持恒定的张紧角度，避免绕线过程中出现跳线、叠线松散的问题，绕制出的线圈排线紧密整齐，匝间间隙均匀。整个工装的运动部件仅主轴与支撑立板的接触位置设置有简易轴套，无复杂传动结构，日常维护仅需定期在轴套位置加注少量润滑脂即可，故障率极低，即使是没有机械操作经验的实训人员，

　　经过简单讲解就能独立完成线圈绕制作业，相比全自动绕线设备，在小批量定制线圈、样品试制线圈的加工场景下，投入成本更低，调整参数的速度更快，不需要进行复杂的设备编程调试，更换不同规格的线圈骨架仅需更换前端夹头，整个调整过程不超过两分钟，能快速适配不同线径、不同幅宽的线圈绕制需求，绕制过程中作业人员可随时手动调整排线位置，针对特殊匝数要求的非标线圈，也能灵活控制绕制进度。
