工业机电管道集成输送演示装置

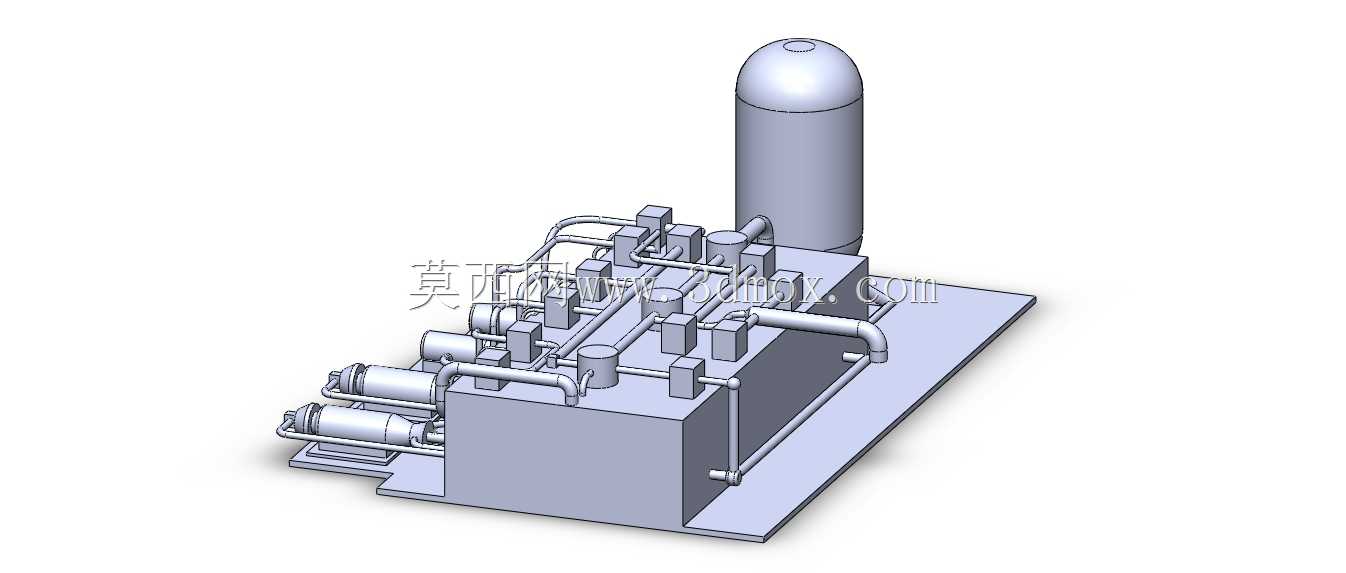

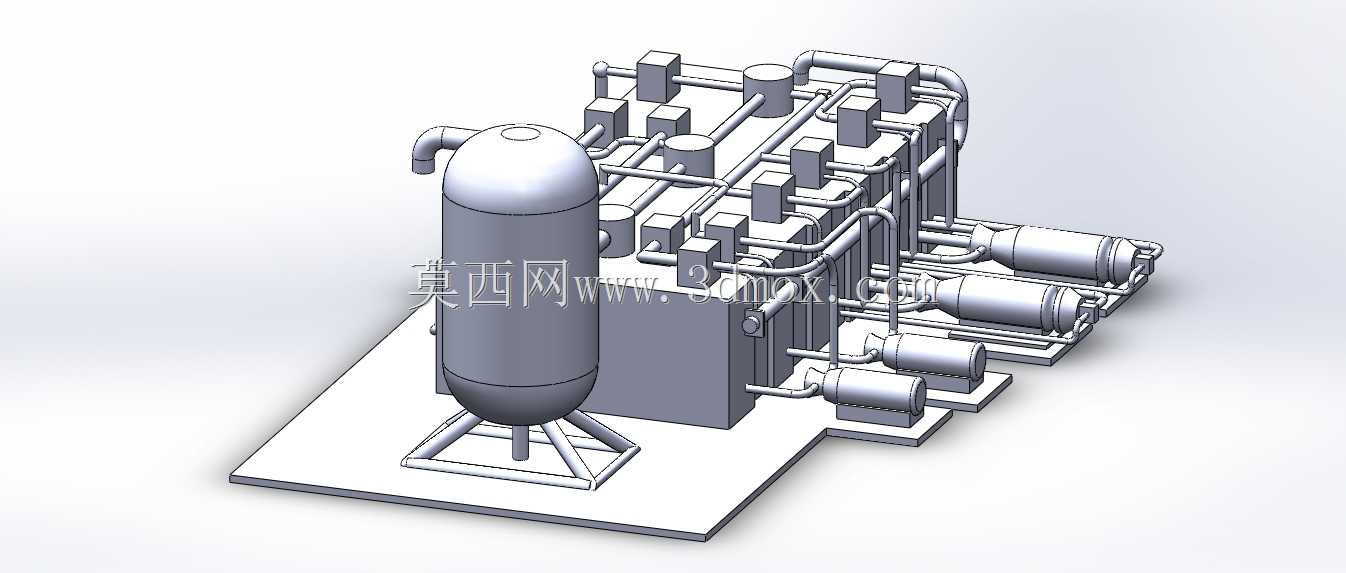

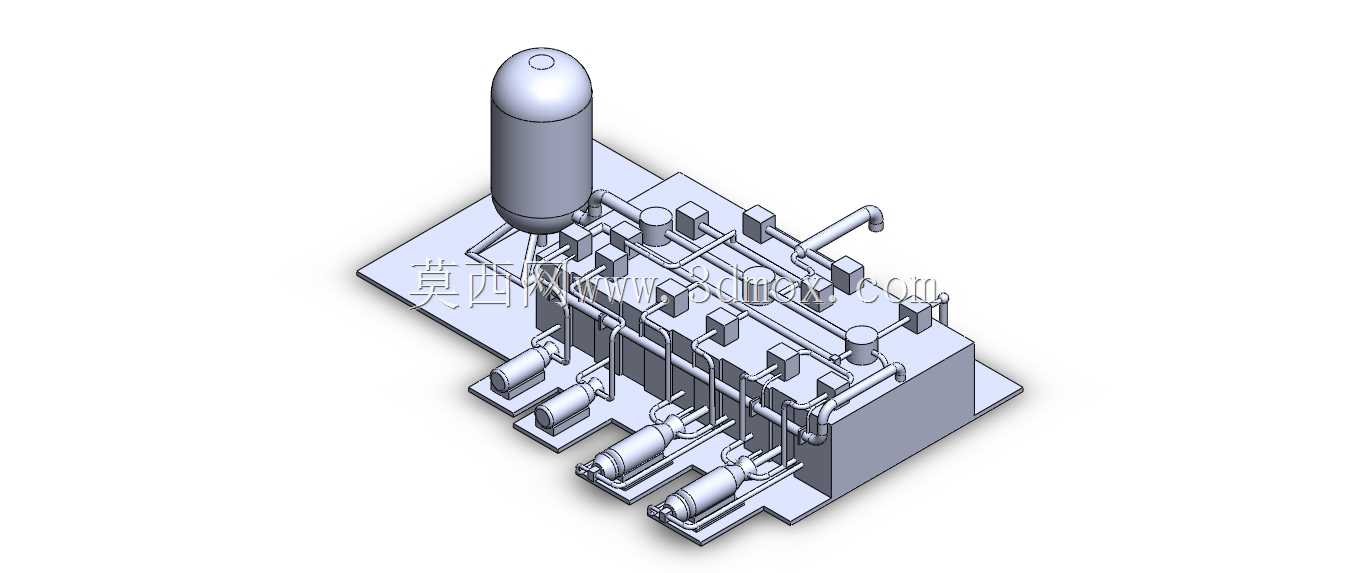

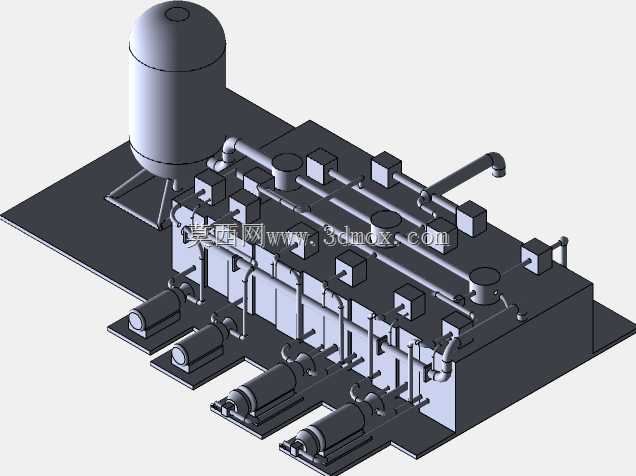

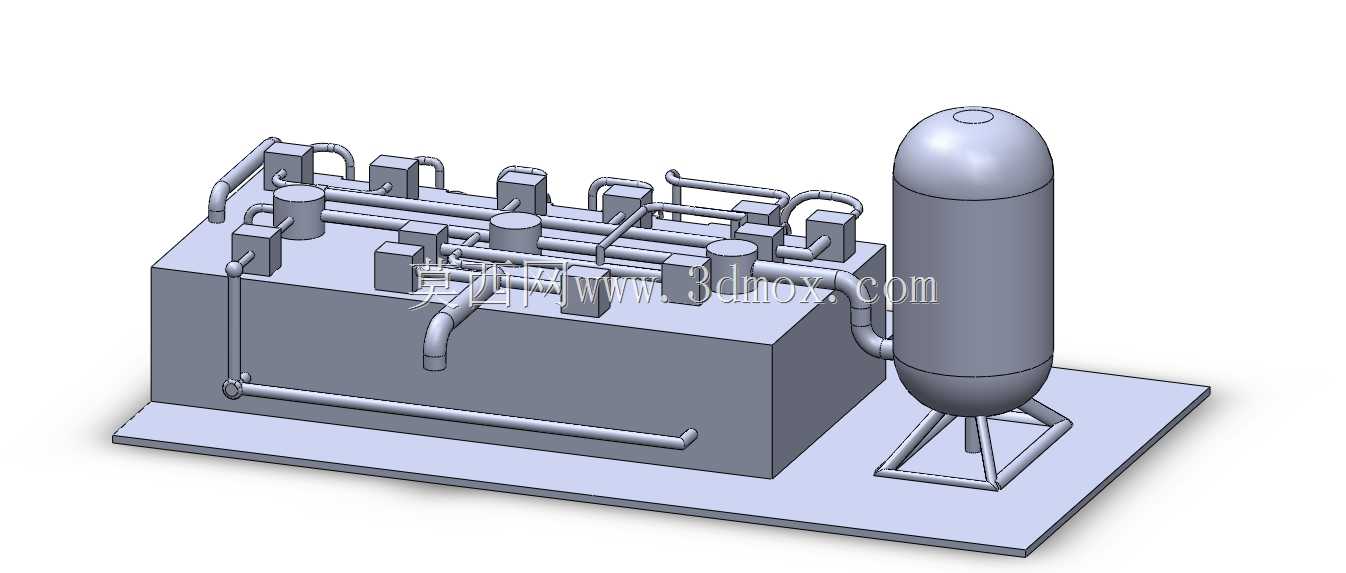

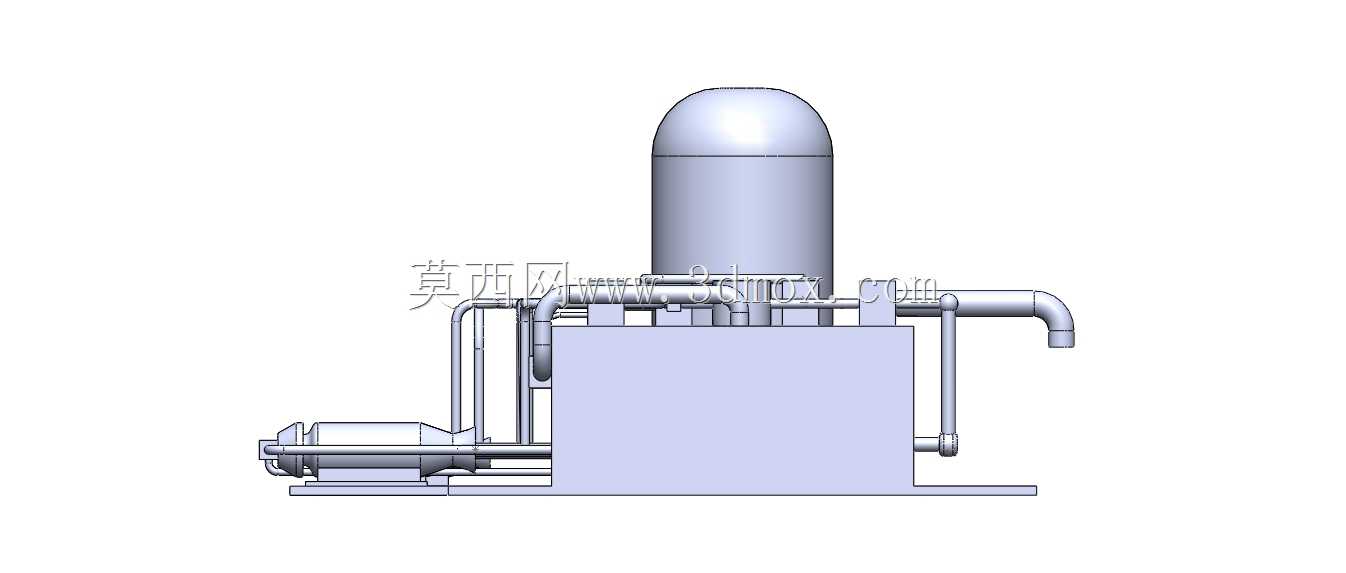

　　这套机电管道集成装置的三维结构，还原了流程工业现场常见的介质输送单元配置逻辑，可用于化工、制药、食品加工等行业的工艺管线布局教学、方案预演环节。整套装置以卧式集成阀组底座为核心承载结构，左侧配套立式承压储罐作为介质缓存单元，底座前端并排布置四台卧式输送泵组，所有泵组进出口通过对应管线与阀组底座上的工艺管线连通，储罐底部出料管线直接接入阀组主管道，形成完整的介质存储-输送-分配通路。

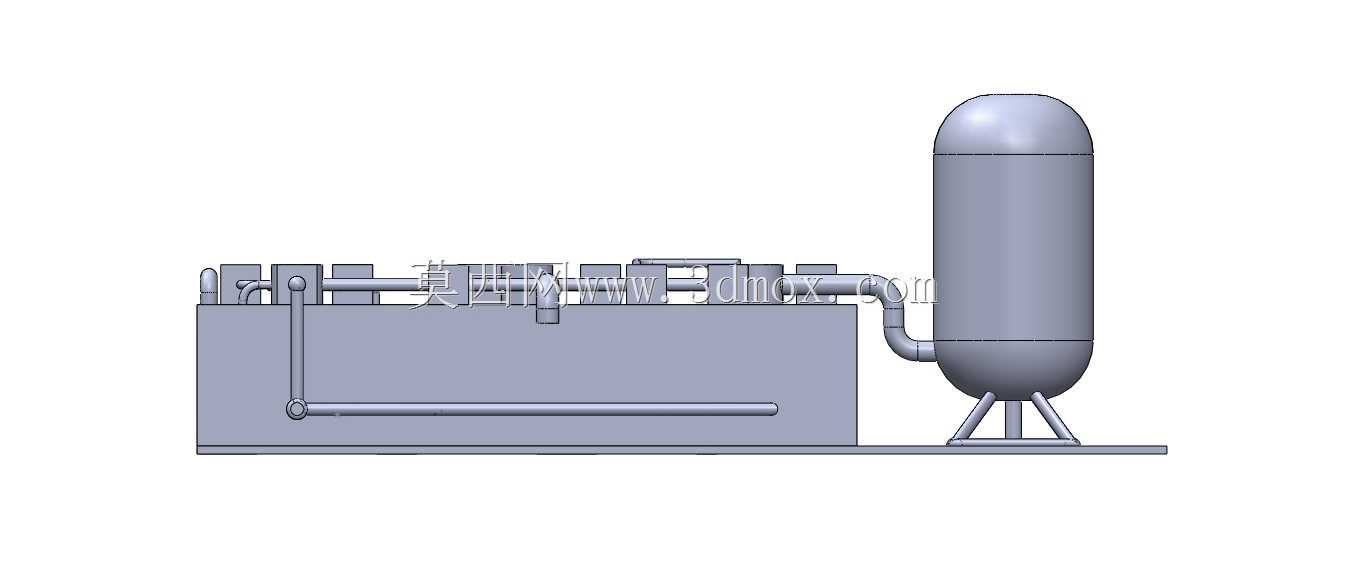

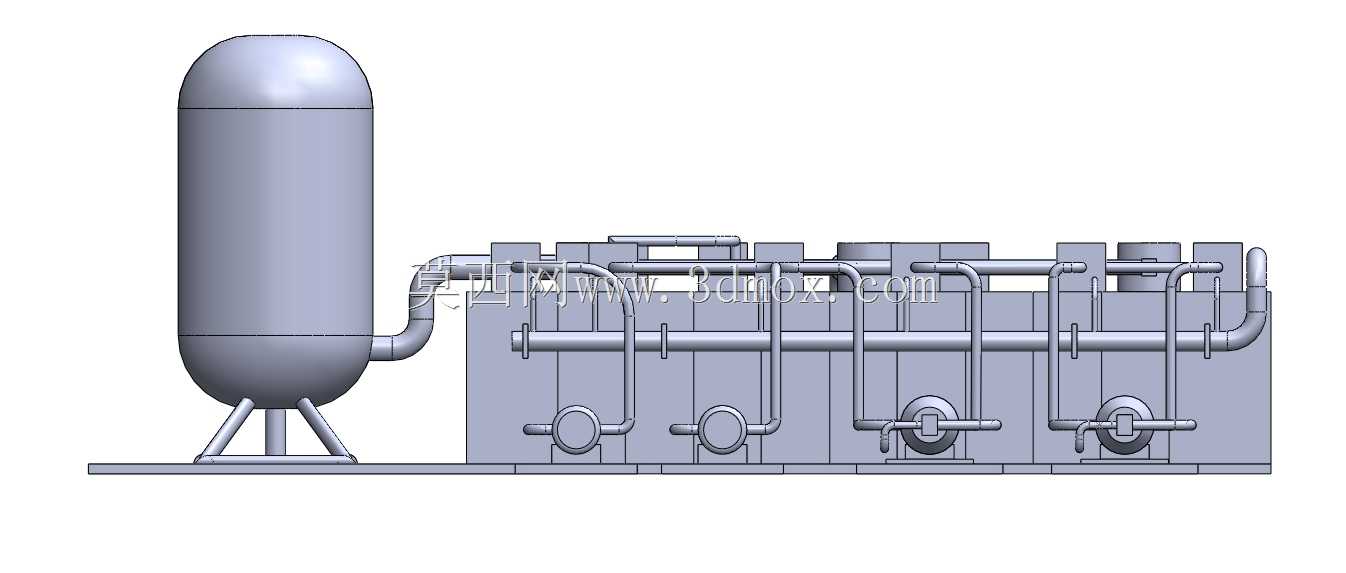

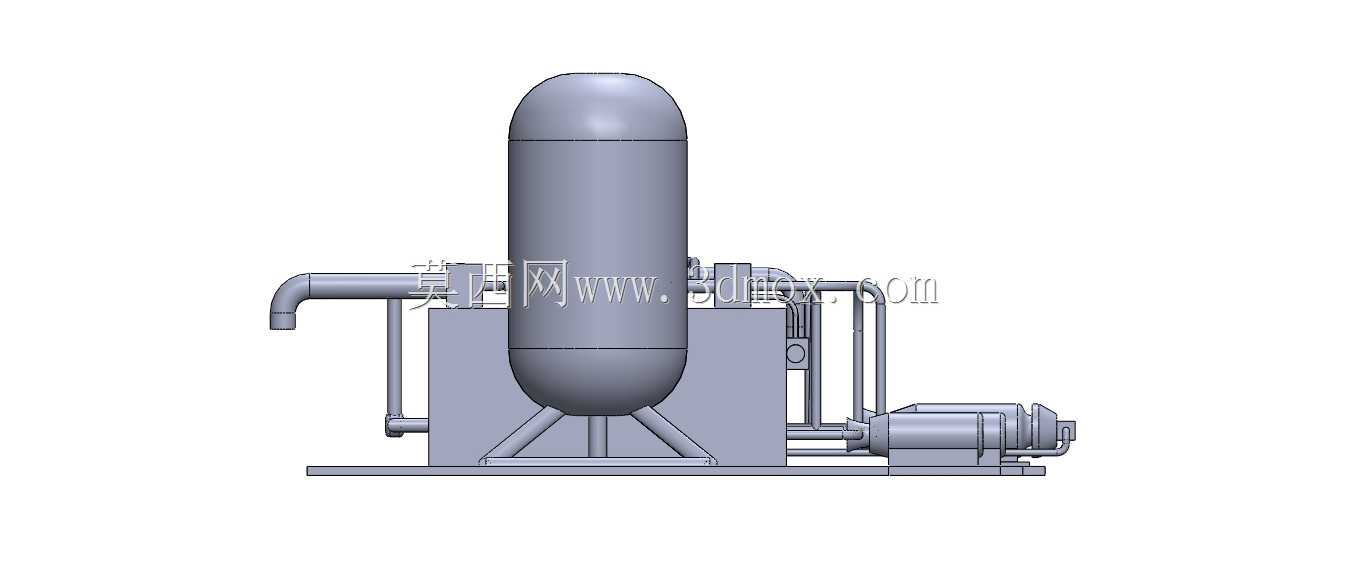

　　从设计逻辑来看，立式储罐采用椭圆封头承压结构，配套三角支撑式裙座直接固定在底座基板上，裙座的支脚间距预留了地脚螺栓安装空间，可直接与预制的设备基础固定，储罐的安装高度经过匹配计算，出料口高度与阀组主管道的进料口高度差满足介质自流的压头要求，减少泵组入口的气蚀风险。阀组底座采用整体式块状基座设计，所有工艺管线沿基座表面分层排布，横向主管道与竖向分支管道通过标准弯头、三通管件连接，每台泵组对应的分支管路上都预留了阀门安装位，可根据实际工艺需求选配截止阀、止回阀或调节阀，实现单台泵组的独立启停、流量调节与检修隔离。

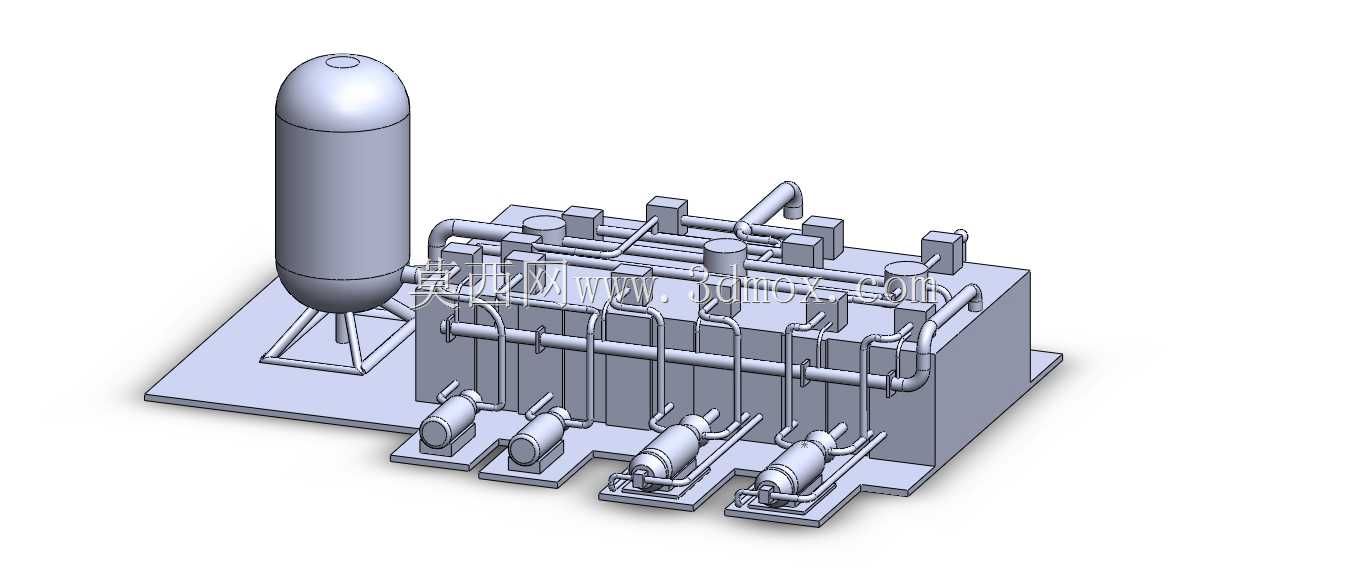

　　泵组采用卧式悬臂泵结构，每台泵都配有独立的安装支座，支座通过螺栓固定在底座基板的预留安装槽上，安装槽的长孔设计允许泵组沿轴向微调位置，补偿管线安装时的尺寸偏差，泵组的进出口与管线连接端预留了法兰对接面，可直接匹配标准法兰的密封尺寸。整套装置的所有管线排布都预留了足够的操作空间，阀门操作手轮的位置距离基座表面的高度符合人体工程学要求，日常巡检时的开关操作、检修时的管件拆装都不会出现空间干涉。

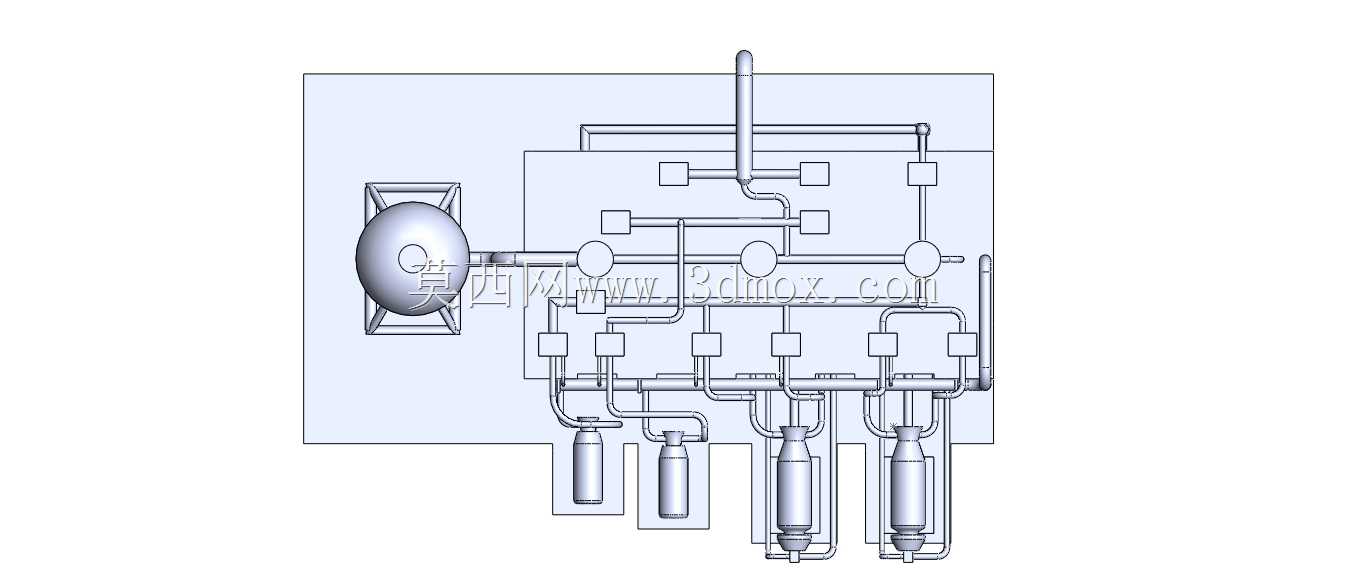

　　从安装边界来看，整套装置的基板为矩形平板结构，所有外伸管线的端部都没有超出基板的外轮廓范围，运输时无需额外拆解突出部件，现场安装时只需将基板整体吊装到预设基础上，完成地脚螺栓固定、外接管线对接即可投入使用。装置的竖向最高点为立式储罐的顶部封头，整体高度适配常规工业厂房的层高要求，不会出现顶部空间不足的问题。管线的排布采用分层设计，上层为气相平衡管线，中层为主工艺介质管线，下层为排污、放空管线，不同功能的管线之间预留了足够的间距，避免不同介质管线的相互干扰，也方便后续的管线保温、伴热施工。

　　这套演示装置的结构完全参照实际工业现场的管线配置逻辑搭建，没有做过度的简化处理，每一处管接位置、泵组安装位、阀门预留位都符合实际工程的设计规范，可直接作为工艺管线设计的参考模板，也可用于新员工的现场管线布局培训，帮助设计人员快速掌握机电管道集成单元的排布要点，减少实际项目中的管线干涉、操作空间不足等常见设计问题。
