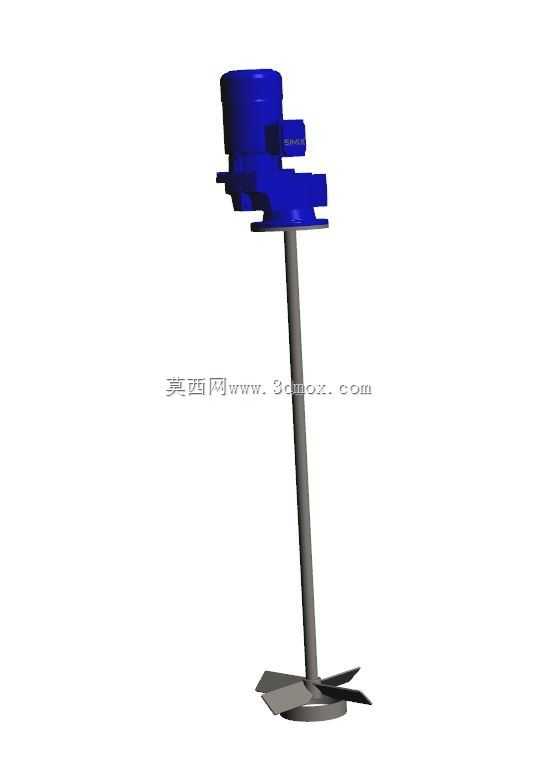

带SS316轴四叶片扁平齿轮箱搅拌装置

　　这款搅拌装置的核心传动采用扁平式齿轮箱结构，区别于常规同轴直连搅拌驱动的布局，齿轮箱采用偏置输入的安装形式，可适配侧方布置的动力输入接口，在罐体顶部安装空间局促、上方有管线或其他设备干涉的工况下，能有效降低整体驱动段的竖向安装高度，避免与周边附属构件产生空间冲突。搅拌轴采用SS316不锈钢材质加工，适配化工、食品加工、水处理等存在腐蚀性介质的搅拌场景，轴身做了等径光轴设计，减少轴面挂料的可能，轴端与叶片的连接采用防松锁紧结构，避免长期正反转切换或带载启动时叶片出现松脱移位。末端配置的四片环形搅拌叶片，采用倾斜式叶型设计，运转时可同时产生轴向推流与径向剪切作用，既能够推动罐内介质形成上下循环的大流动场，避免罐底出现物料沉积死角，

　　也可对易结团的混合物料产生适度的剪切分散效果，适配低到中等粘度流体的混合、溶解、悬浮工况。设计阶段针对安装边界做了明确的尺寸约束，齿轮箱顶部的安装法兰采用标准圆形法兰接口，法兰上的安装孔位按通用化工搅拌罐体的接口尺寸做匹配，可直接适配常规常压罐体的顶部安装座，无需额外做转接法兰加工。轴的伸出长度可根据罐体的实际深度做适配调整，叶片的回转直径与罐体内径保持合理的间隙比例，既避免叶片运转时刮蹭罐壁，也保证搅拌流场能够覆盖到罐壁附近的区域，减少近壁区的物料滞留。齿轮箱内部的齿轮传动副采用斜齿啮合设计，相比直齿传动运转噪音更低，承载能力更强，可适配长期连续运转的工况需求，箱体的密封结构采用多重油封设计，避免齿轮箱内的润滑油泄漏进入搅拌介质，

　　同时也可防止罐内的水汽或腐蚀性气体渗入齿轮箱内部，影响传动部件的使用寿命。在选型适配时，可根据搅拌介质的粘度、罐体容积、搅拌转速要求匹配对应的动力输入参数，装置的整体重心沿搅拌轴轴线分布，安装后运转稳定性好，可降低支架的承重载荷要求，减少运转时的振动传递。
