KJ66涡喷发动机碳纤维进气道结构设计

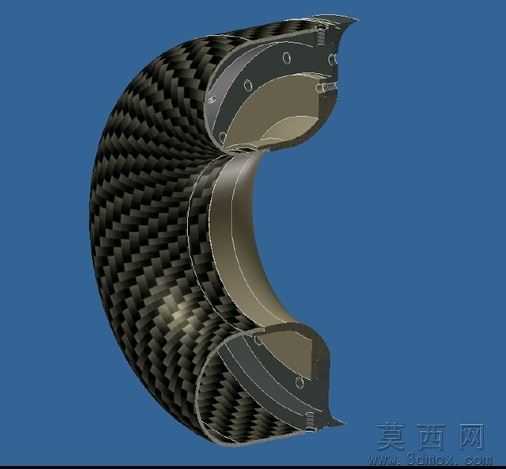

本作品为KJ66微型涡喷发动机的进气摄入道三维建模设计，建模过程依托SolidWorks平台完成，整体采用C型弯扭曲面构型，匹配微型涡喷发动机的进气整流需求。建模阶段首先依据微型涡喷进气道的气动参数确定进出口截面轮廓，通过多截面放样、曲面缝合、实体加厚等命令完成基础流道结构搭建，精准控制流道内壁的曲率过渡，避免气流在弯折段产生紊流分离，保障进气效率。模型外层设计为碳纤维复合材料铺设结构，建模时通过纹理映射还原碳纤维斜纹编织材质效果，还原真实复材部件的外观质感，内层设置金属承力衬层结构，预留安装定位孔位，孔位沿进气道安装边均匀排布，用于与发动机压气机机匣完成紧固连接。设计过程中重点考量进气道的气动外形合理性，对弯段的曲率半径做了反复优化，既保证进气气流能够平顺转向导入压气机叶轮，又控制整体外形尺寸适配微型涡喷的紧凑安装空间。模型完成后通过渲染模块输出效果展示图，分别赋予外层碳纤维编织材质、内层金属机加工材质不同的材质参数，调整反射率、粗糙度参数还原真实部件的视觉效果，清晰展示内外层的分层结构与安装细节。该进气道作为微型涡喷发动机的前端进气部件，结构设计兼顾气动性能与轻量化需求，复材外层可有效降低部件重量，金属内层保障结构强度与安装精度，整体曲面顺滑无破面，安装孔位尺寸匹配标准KJ66发动机接口，可直接用于微型涡喷模型的组装验证、3D打印制作或者结构教学演示使用。
