CA6140车床专用弯臂式支撑连接构件

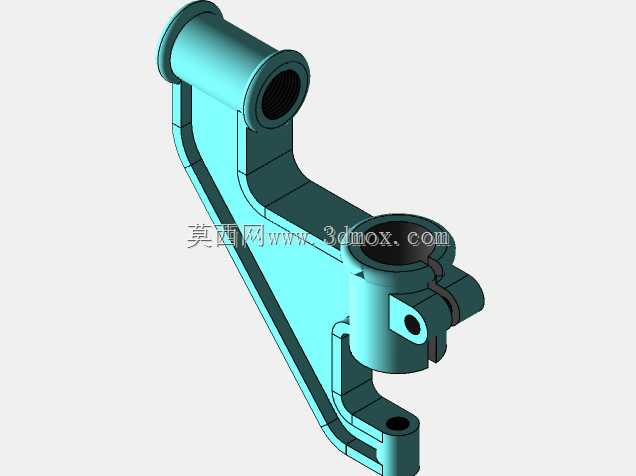

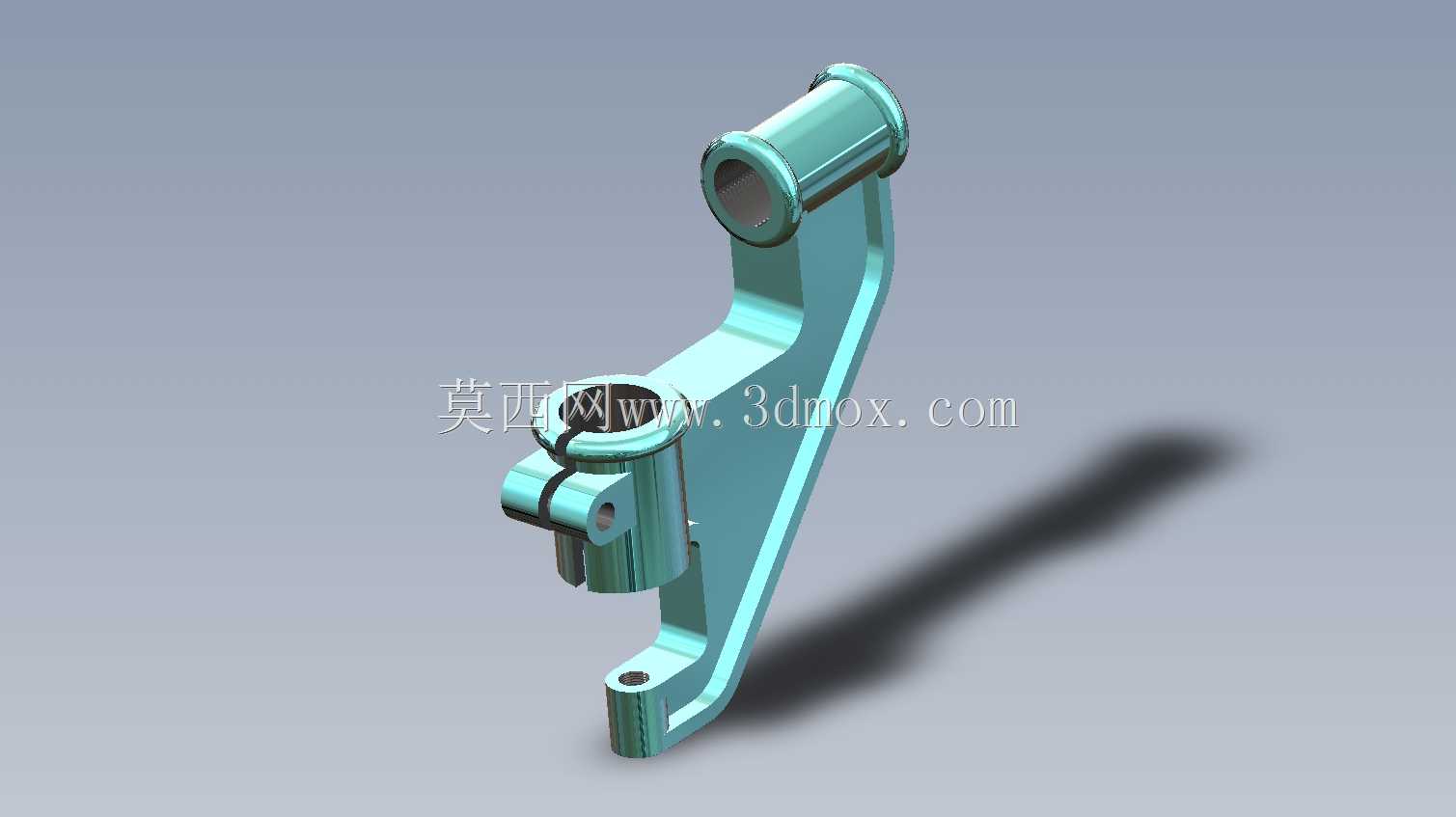

　　该构件是CA6140普通车床进给传动系统中的专用支撑连接零件，主要承担进给箱与溜板箱之间传动杆系的定位支撑、运动导向载荷传递作用，安装在床身靠近进给输出端的侧立面位置，是保障车床进给运动平稳性的关键结构件。从结构设计来看，构件整体采用弯臂式异形布局，上端设置同轴通孔用于安装进给光杆的滑动衬套，孔位内壁预留有衬套压装的定位台阶，可避免衬套工作时出现轴向窜动；中部设置带锁紧槽的铰接孔位，用于连接操作杆系的拨叉组件，锁紧槽的开口方向与拨叉施力方向垂直，可保证锁紧后铰接位置无旷量；下端设置带安装沉孔的固定支脚，沉孔深度与配套内六角螺栓的头部高度匹配，安装后螺栓头部不突出构件表面，避免与周边运动部件产生干涉。

　　设计过程中充分考虑了车床工作时的振动特性，弯臂的过渡位置全部采用大圆角过渡，避免应力集中导致的构件疲劳断裂，臂身截面采用变厚度设计，受力较大的上下连接位置厚度比臂身中段厚3mm，在保证整体结构刚度的前提下尽可能降低构件自重，减少床身安装面的载荷。安装边界方面，构件上端孔中心与下端安装面的垂直距离严格匹配CA6140车床床身的安装孔位尺寸，安装时下端两个固定孔与床身预制的螺纹孔对齐后，采用8.8级内六角螺栓紧固，紧固扭矩控制在22N·m即可满足固定要求；上端孔的同轴度公差控制在0.02mm以内，保证光杆穿入后转动无卡滞，中部铰接孔与上端孔的平行度公差不超过0.03mm，避免拨叉动作时出现别劲现象。实际应用场景中，

　　该构件长期处于车床切削液喷淋、金属碎屑飞溅的工作环境，因此建模时对所有外露棱边都做了0.5mm的倒角处理，既可以避免安装时划伤操作人员，也能减少碎屑在棱边位置的堆积，日常维护时只需擦拭表面即可清理附着的切削液与碎屑。构件的载荷特性以径向支撑力为主，工作时承受的最大径向载荷不超过1200N，因此材料选用HT200灰铸铁即可满足强度要求，铸造后经过时效处理消除内应力，安装配合面经过铣削加工，表面粗糙度达到Ra3.2即可满足装配要求。建模过程中对所有配合尺寸都预留了合理的公差带，衬套安装孔采用H7公差，与铜衬套的外径形成过盈配合，铰接孔采用H8公差，与拨叉销轴形成间隙配合，保证运动部件动作灵活无卡滞。
