V型六缸发动机气缸盖结构设计

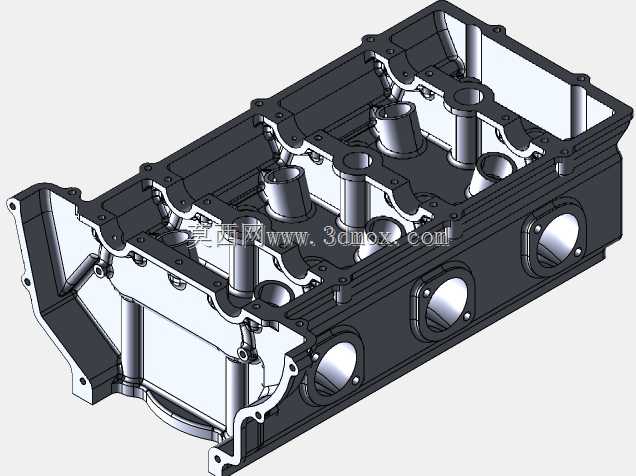

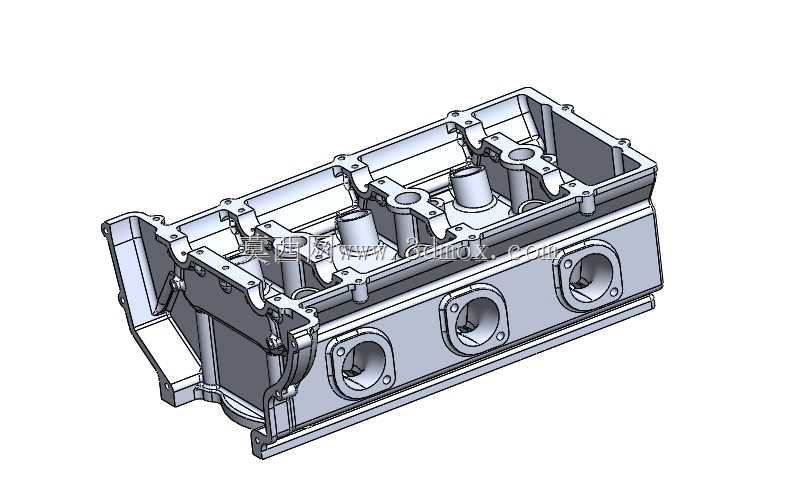

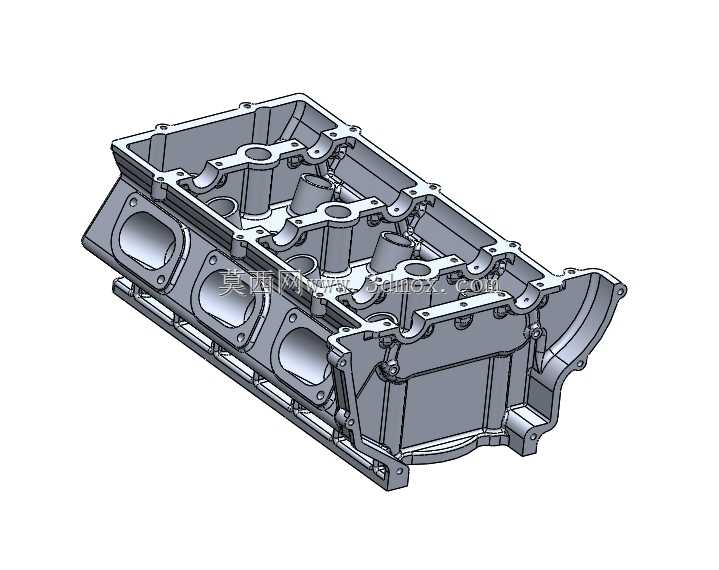

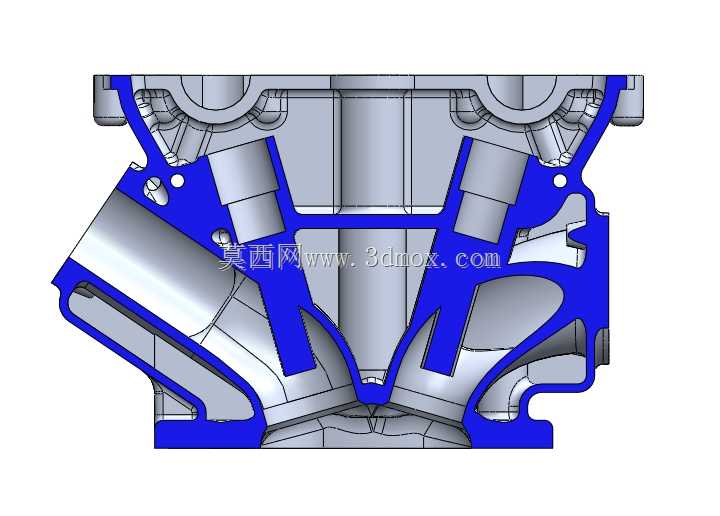

　　这款V6气缸盖的三维结构，完全围绕V型六缸内燃机的实际工况需求搭建，在乘用车动力总成、小型工程机械动力单元、固定式发电机组配套动力场景中，这类缸盖是决定整机燃烧效率、密封可靠性、散热能力的核心承载部件。从结构设计逻辑来看，整体采用分体式加强筋布局，对应V型夹角的两列三缸燃烧室排布，每一组进排气道的走向都做了平滑过渡处理，避免气流在气道内形成紊流影响充气效率，同时气道壁厚按照承压3-5bar的爆发压力做了均匀化设计，既不会因为壁厚过大增加整机自重，也不会因为局部壁厚不足在高频热冲击下出现开裂风险。安装边界层面，缸盖底面的平面度公差预留了0.05mm的精加工余量，与缸体贴合的螺栓孔位按照对角线等距排布，每一组螺栓孔周围都设计了环形凸台，

　　分散螺栓预紧力带来的局部应力，避免长期使用后出现缸垫冲蚀的密封失效问题。侧面的进排气接口法兰做了定位销孔预留，方便后续装配阶段与进排气歧管的快速对位，法兰面的密封槽宽度与深度匹配常规密封垫片的压缩量要求，不需要额外做适配修改就能满足密封需求。上部的凸轮轴安装座采用一体化铸造成型的支座结构，相比分体式支座能大幅提升凸轮轴运转时的支撑刚度，减少高转速工况下的凸轮轴跳动量，保证气门开闭正时的准确性，座孔的同轴度公差在建模阶段就按照IT7级精度预留了加工余量，后续机加工时不需要二次找正基准。水道与油道的布局采用分层交错设计，冷却水流从缸体上水孔进入缸盖后，会优先流经燃烧室鼻梁区这些热负荷最高的区域，再顺着纵向水道流向排气侧，

　　带走排气道周围的积热，避免局部过热导致的爆震问题；润滑油道则直接连通凸轮轴支座与气门挺柱腔，保证冷启动阶段机油能快速到达各个摩擦副，减少干磨损耗。整个缸盖的外形轮廓完全避让了发动机舱内的周边部件安装空间，两侧的吊装凸台位置经过重心校核，吊装时不会出现倾斜磕碰，外围的附件安装凸台预留了发电机、真空泵、正时罩盖等周边部件的安装孔位，所有孔位的位置度公差都满足装配互换性要求，不需要在总装阶段做额外的修配调整。
