ArduinoUno开发板透明防护外壳结构设计

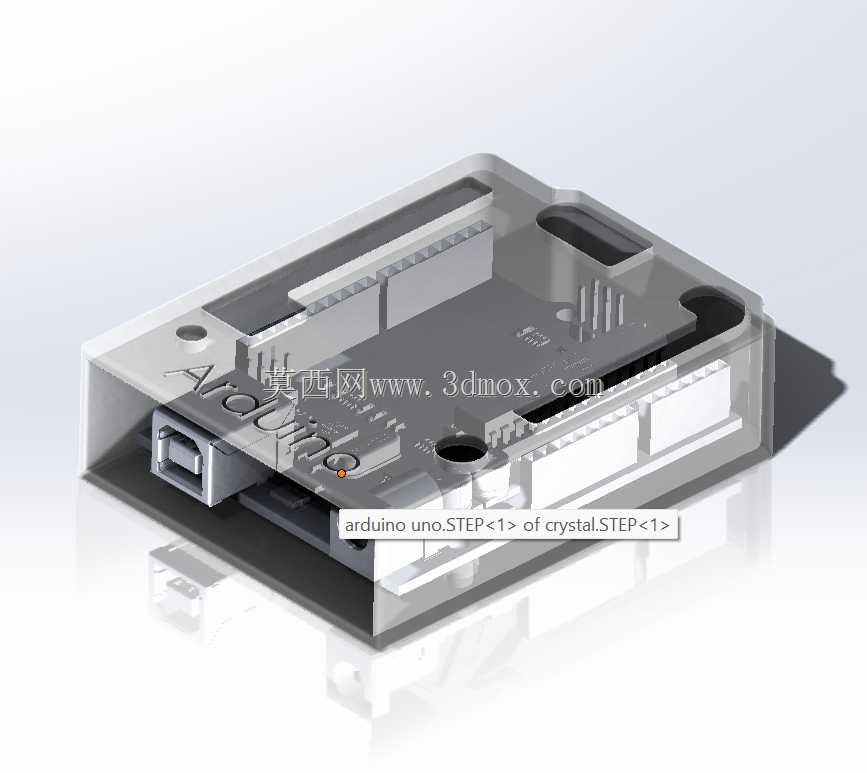

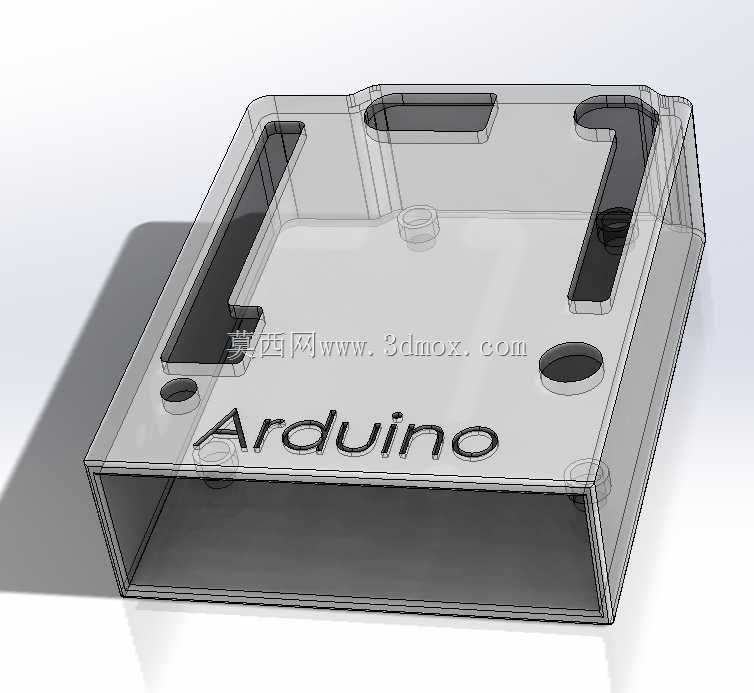

　　这款Arduino Uno开发板防护外壳，主要面向电子原型开发、教学实验、小型嵌入式项目搭建场景使用，日常做电路调试、传感器外接测试时，裸露的开发板很容易因桌面金属碎屑、焊锡渣掉落造成引脚短路，或是插拔杜邦线时用力不当扯坏板载接口，这款外壳就是针对这类实际使用痛点做的结构设计。外壳采用上下扣合的装配形式，整体轮廓完全贴合Arduino Uno标准板的外形边界，长宽尺寸严格匹配标准Uno板的安装孔位，不会出现板件在壳内晃动移位的情况，侧壁对应USB接口、直流电源接口、排针引脚的位置都做了精准的开口避让，不需要额外打磨修整就能直接插接各类外接线材与扩展模块，不会影响正常的接线操作。上壳做了半透明的视觉设计，既可以直观观察板载电源指示灯、

　　数据传输灯的闪烁状态，也能在外壳表面做项目标识的丝印预留，方便多项目并行时快速区分不同的开发板。设计时特意在外壳四角做了圆弧过渡处理，避免日常拿取时尖锐边角划伤手部，同时在壳体对应板载复位按键的位置做了下沉式的按压凸台，不需要拆开外壳就能直接触发复位操作，兼顾防护性与操作便利性。外壳内壁做了均匀的限位筋条，筋条高度刚好压住开发板的PCB边缘，不会接触到板上的贴片元件，避免长期使用时筋条挤压元件造成虚焊脱落，上下壳的扣合位置做了微小的卡扣结构，不需要额外打螺丝就能完成装配，需要更换开发板或是调整板载跳线时，直接撬开卡扣就能拆开，反复拆装也不会出现卡扣断裂的问题。考虑到部分场景下需要把开发板固定在设备机架或是项目外壳内部，

　　这款防护壳的底部还预留了两个标准的安装固定孔，孔位间距适配常见的铝型材安装槽尺寸，可以直接用M3螺丝把带壳的开发板固定在安装面上，不需要额外做固定支架。壳体的壁厚做了均匀化处理，整体壁厚控制在1.5mm，既保证了足够的结构强度，日常轻微磕碰不会出现壳体开裂，也不会因为壁厚过大造成整体尺寸臃肿，占用过多的安装空间，侧壁的开口边缘都做了0.2mm的倒角处理，插拔线材时不会刮伤线材的绝缘外皮，长期使用也不会出现边缘割线的问题。针对开发板工作时的散热需求，上壳对应板载主控芯片、电源稳压芯片的位置做了细微的散热格栅预留，格栅缝隙宽度控制在1mm以内，既可以保证空气流通带走芯片工作产生的热量，也能阻挡较大的金属碎屑、灰尘掉落到电路板表面，平衡散热与防护的需求。
