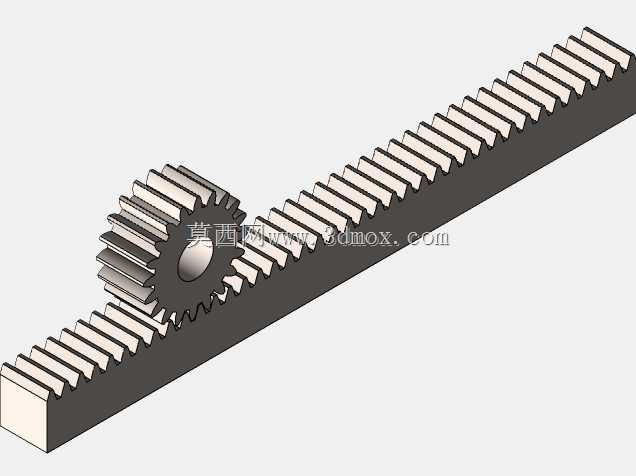

CA6140车床配套齿条小齿轮啮合传动结构

　　这套啮合传动结构是普通卧式车床进给传动系统里的核心转换部件，日常在车床的溜板箱传动链路里承担旋转运动到直线运动的转换职能，齿轮的回转动力输入后，通过齿廓的连续啮合推动齿条做轴向直线位移，最终带动刀架实现纵向进给动作，不管是外圆车削、端面切削还是螺纹加工工序，这套传动副的啮合精度都会直接影响工件的加工表面质量与进给尺寸准确性。从结构设计逻辑来看，小齿轮采用渐开线直齿齿形，齿向与齿轮轴线保持平行，和同模数的直齿齿条啮合时不存在轴向分力，装配调整时不需要额外考虑轴向载荷的补偿结构，日常维护更换的操作门槛更低。齿条采用长条形等距直齿结构，齿距公差严格控制在IT7级精度范围内，安装时需要保证齿条的基准面与车床床身导轨的平行度误差不超过0.

　　02mm/1000mm，否则啮合过程中会出现齿面偏载、卡滞甚至打齿的故障。小齿轮的内孔设计有标准键槽结构，和进给输出轴通过平键实现周向固定，轴向靠轴用挡圈完成限位，安装时需要保证齿轮的齿宽对称面与齿条的齿宽对称面重合度偏差不超过0.05mm，避免出现单侧齿面过度磨损的问题。在实际工况适配层面，这套传动副的模数匹配CA6140车床的进给载荷要求，齿面经过高频淬硬处理，能够承受进给过程中频繁换向带来的冲击载荷，齿条的安装孔采用沉孔设计，固定螺栓拧紧后不会突出齿条基准面，避免和溜板的滑动面产生运动干涉。设计建模过程中，齿廓的渐开线生成严格按照GB/T 1356标准的基准齿形参数绘制，齿顶间隙、啮合侧隙都预留了合理的装配调整量，

　　既可以保证传动过程中不会出现反向间隙过大导致的进给窜动问题，也能避免侧隙过小导致的齿面润滑不足、运转卡滞问题。在安装边界上，齿条的总长度匹配CA6140车床的最大纵向行程，两端设计有行程限位的触发凸台结构，和床身两端的硬限位开关配合，防止溜板超程运行造成设备损坏。小齿轮的齿顶圆直径、安装轴径都和原车床的输出轴尺寸完全适配，不需要对原有溜板箱结构做任何改造即可直接替换安装，建模时所有配合面的尺寸公差都按照互换性要求标注，能够直接用于生产加工的尺寸参考。
