乘用车侧围车门结构三维设计

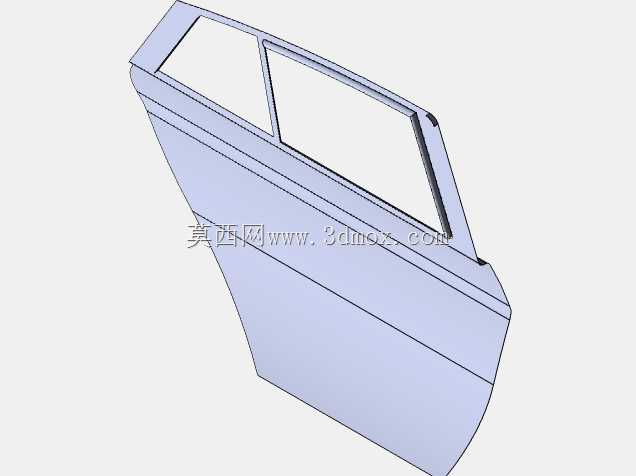

　　日常做车身结构设计时，车门是侧围系统里核心的开闭件，既要满足乘员上下车的通行需求，也要在整车行驶过程中承担密封、隔音、侧碰防护的核心作用，同时还要兼顾玻璃升降、门锁安装、内饰附件固定的安装边界。这个车门结构采用常规的分体式窗框设计，上部预留了固定三角窗与主升降玻璃的安装槽位，窗框边缘做了翻边结构，既可以为玻璃导槽提供安装支撑，也能提升窗框整体的抗扭刚度，避免车辆行驶在颠簸路面时窗框产生形变导致玻璃卡滞、密封失效。车门主体的钣金型面遵循整车侧围的曲面走势，下部做了内收的弧度设计，一方面匹配整车的空气动力学造型需求，降低高速行驶时的侧风干扰，另一方面也为车门内饰板、防撞梁、玻璃升降器的内置安装预留了足够的腔体空间。

　　设计过程中首先要对齐整车侧围的安装硬点，确认车门铰链的安装面位置、门锁扣的配合边界，以及车门与侧围外板、翼子板、门槛梁之间的间隙面差要求，常规的安装间隙控制在3-5mm区间，避免开闭过程中出现干涉。车门腔体内部需要预留防撞梁的安装点位，通常采用圆管形或者W形的防撞梁结构，固定在车门内板的加强筋上，在发生侧面碰撞时可以将冲击力传递到车身门槛与AB柱结构，降低乘员舱的侵入量。同时车门内板上需要预留多个安装凸台，分别对应玻璃升降器的固定点、门锁机构的安装位、线束的过孔以及防水膜的粘贴面，所有的过孔位置都要做翻边处理，提升密封性能避免雨水渗入车内。窗框部分的型面需要匹配玻璃的升降轨迹，导槽安装位的深度要控制在8-12mm，

　　保证玻璃升降过程中运行平稳，不会出现晃动异响。车门下部设计有排水孔，位置避开内饰板的安装区域，保证进入腔体的雨水可以顺利排出，避免长期积水导致钣金锈蚀。在建模过程中需要同步验证车门的最大开启角度，通常前排车门开启角度在60-70度区间，保证乘员上下车的空间充足，同时要确认开启过程中车门与翼子板、门槛之间没有运动干涉，铰链的转动轴线要做合理的倾角设计，保证车门开启后可以在任意角度保持稳定，不会出现自动关门或者自动开启的情况。另外车门的外板型面要和整车侧面的造型特征线完全对齐，保证腰线、裙线的连续性，避免出现视觉上的断差，外板的钣金圆角要控制在合理范围，既满足冲压工艺的成型要求，也避免锐边带来的安全隐患。
