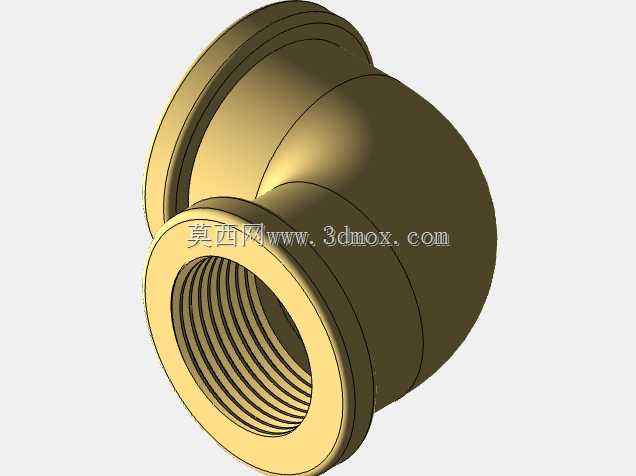

内螺纹连接90度铜质管道弯头结构

　　在民用给排水、小型液压站回路、车间压缩空气支管路、小型制冷机组冷媒管路等场景中，管路走向需要做90度转向时，这类内螺纹铜质弯头是非常常用的连接件，相比焊接式弯头，它不需要动火作业，安装拆卸便捷，后期管路维护调整时不需要切割管材，仅需拧开螺纹即可完成拆装，适合现场施工条件有限、后期需要频繁改动管路布局的场合。从结构设计来看，这款弯头采用等径90度转角结构，两个连接端均为内螺纹设计，螺纹采用标准管螺纹牙型，牙距和牙型角符合通用管螺纹规范，能够和同规格的外螺纹管材、接头实现紧密配合，安装时配合生料带或者密封胶填充螺纹间隙，可承受常规工况下的流体压力，不会出现渗漏问题。

　　弯头的转角处采用圆弧过渡结构，而非直角弯折，这种设计一方面可以降低流体流经转角时的局部阻力，减少管路系统的压力损失，避免流体在转角处形成紊流、产生振动噪音，另一方面圆弧过渡的壁厚均匀性更好，铸造或者锻压成型时不容易出现应力集中的问题，长期承受管路内压或者外部安装应力时，转角处不容易出现开裂失效的情况。从外形尺寸和安装边界来看，弯头两端的螺纹同轴度公差控制在合理范围内，安装时不会出现螺纹别劲、拧偏的问题，弯头的外轮廓最大外径在满足螺纹强度要求的前提下做了优化，既保证了螺纹部分有足够的壁厚承受拧紧力矩和管路压力，又不会因为外形过大导致相邻管路安装时出现空间干涉，两个连接端的端面加工平整，和管材外螺纹拧紧后端面能够贴合到位，避免出现螺纹拧入深度不足导致的连接强度不够、密封失效问题。

　　材质选用铜合金，一方面铜材质的耐腐蚀性较好，在水、低压油气、常规压缩空气等介质中长期使用不容易生锈，不会因为锈蚀导致螺纹粘连、后期无法拆卸，也不会因为锈蚀产生的杂质污染管路内的流体，适合饮用水管路、洁净气动回路这类对介质清洁度有一定要求的场景；另一方面铜材质的质地相对偏软，螺纹配合时能够产生微小的弹性变形，更好地填充螺纹之间的微小间隙，提升密封性能，同时铜材质的加工性能较好，无论是车削螺纹还是成型弯头本体，加工难度低，尺寸精度容易保证。

　　在实际选型使用时，需要注意匹配对应规格的管螺纹，确认管路的工作压力和工作温度在铜质弯头的承受范围内，安装时拧紧力矩要控制在合理区间，避免力矩过大导致螺纹滑牙或者弯头本体开裂，也要避免力矩不足导致密封不严出现渗漏。这类弯头的建模过程中，需要重点保证螺纹牙型的准确性，转角处的圆弧过渡要和两端的圆柱段平滑衔接，不能出现突兀的折角，壁厚要保持均匀，避免出现局部壁厚过薄导致的强度不足问题，建模时可以先绘制弯头的中心轨迹线，再扫描出本体的基础外形，之后车削加工出两端的内螺纹结构，最后处理两端的端面倒角，方便安装时外螺纹能够顺利导入，避免螺纹第一牙被碰坏影响安装。在管路布局设计时，这类弯头的安装空间需要预留足够的扳手操作空间，保证安装时扳手能够卡住弯头的外六角或者外轮廓，顺利施加拧紧力矩，同时要注意弯头安装后和周边其他管路、设备部件的间隙，避免管路工作时产生振动，导致弯头和周边部件发生摩擦磨损，影响使用寿命。
