钣金结构工控设备CPU安装固定托架

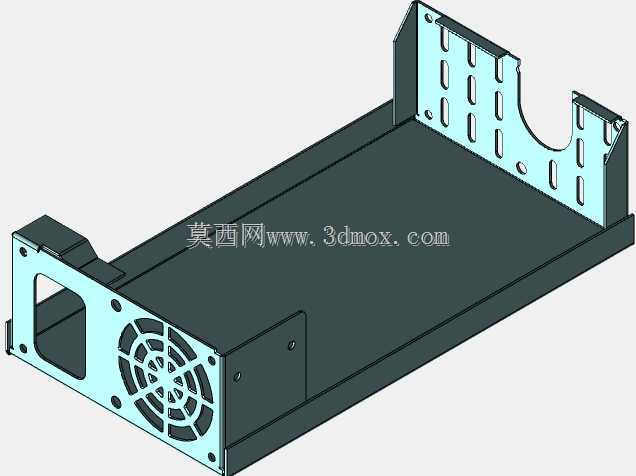

　　这款钣金材质的CPU安装托架，主要应用在工业控制计算机、嵌入式工控设备、小型机床数控系统的主机壳体内部，作为核心运算模块的承载固定结构使用，区别于民用PC的塑料CPU固定座，工业场景下的承载结构需要兼顾抗振、散热、安装便捷性、电磁屏蔽辅助等多重需求，设计阶段需要充分匹配工业现场的复杂工况。从结构功能来看，托架主体采用一体化折弯成型的钣金底板作为承载基底，底板平面度控制在0.1mm每100mm范围内，保证CPU模块安装后不会出现翘曲，避免针脚接触不良的问题；托架后侧的立板上开设多组长条形通风孔，孔位排布避开内部PCB板的元件凸起位置，既保证风道通畅，又能阻挡大尺寸异物进入核心运算区域；前端立板集成了风扇安装位，

　　预留的螺丝孔位匹配标准80mm轴流风扇的安装尺寸，风扇安装后形成的直通风道可以直接带走CPU工作时产生的热量，避免工业设备长时间满负荷运行时出现过热降频。托架侧边的折弯翻边高度经过精确计算，刚好匹配标准1U/2U工控机箱的内部安装间隙，翻边上预留的固定孔位可以直接通过M3螺丝与机箱侧梁锁紧，不需要额外加装转接件，现场装配时可以直接推入机箱对应仓位完成固定，大幅减少装配工时。设计过程中，所有折弯处的内R角统一取板材厚度的0.5倍，避免折弯时出现板材开裂的问题，同时所有外露边缘都做了压毛边处理，防止装配人员被钣金锐边划伤，也避免线缆铺设时被割破绝缘层。托架上的U型避让缺口是专门为CPU供电线缆、信号传输线缆预留的走线路径，

　　缺口边缘做了翻边强化，既提升了立板的结构强度，也能避免线缆长期晃动时与钣金边缘摩擦破损。从安装边界来看，托架整体宽度适配标准ATX主板的CPU区域安装位，底板上的固定孔位采用长圆孔设计，可以兼容不同尺寸的CPU散热模块安装，允许前后±2mm的位置调整量，抵消钣金加工和PCB板生产带来的累积公差，保证不同批次的零件都能顺利装配。在工业现场的实际使用中，这类托架往往需要承受设备运行时的持续振动，比如机床旁的工控主机、生产线旁的控制终端，设备运行时的振动频率在10-50Hz区间，因此托架的板材厚度选用1.2mm的冷轧钢板，折弯后整体结构的固有频率避开了现场常见的振动频段，不会出现共振导致的螺丝松动、模块移位问题。托架表面采用静电喷塑处理，

　　涂层厚度控制在60-80μm，既具备基础的防锈能力，也不会因为涂层过厚影响安装孔位的配合精度，同时哑光的涂层表面不会在机箱内部形成光线反射，方便运维人员检修时观察内部元件状态。不同于民用电脑的CPU固定结构只需要满足静态安装需求，工业场景下的托架还要考虑反复拆装的耐用性，所有螺丝孔位都做了翻边攻丝处理，螺纹有效啮合长度不小于3mm，经过至少50次反复拆装后螺纹不会出现滑牙问题，满足工业设备全生命周期内的运维拆装需求。风道设计上，托架的结构完全顺着机箱内部的前进后出风道走向，底板没有多余的凸起结构阻挡气流，通风孔的开孔率控制在35%左右，在保证通风量的同时不会过度降低立板的结构强度，避免立板在设备运输过程中受冲击变形。托架前端的拉手式折弯结构，既可以作为运维时抽拉模块的受力点，也能在模块推入机箱时起到导向作用，保证模块沿机箱导轨顺利滑入到位，不会出现偏斜卡滞的问题。
