3英寸C形夹固定夹持工装结构设计

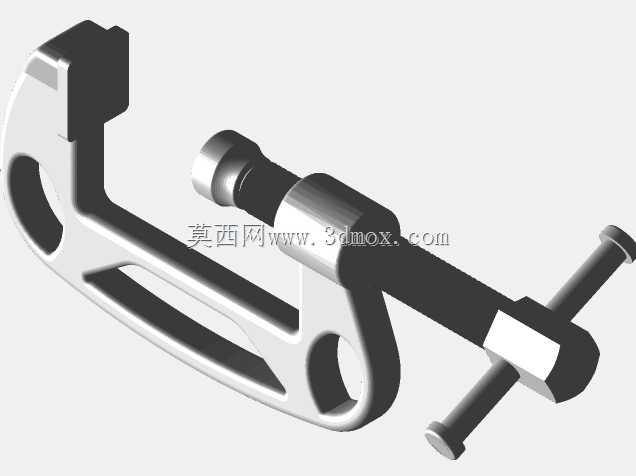

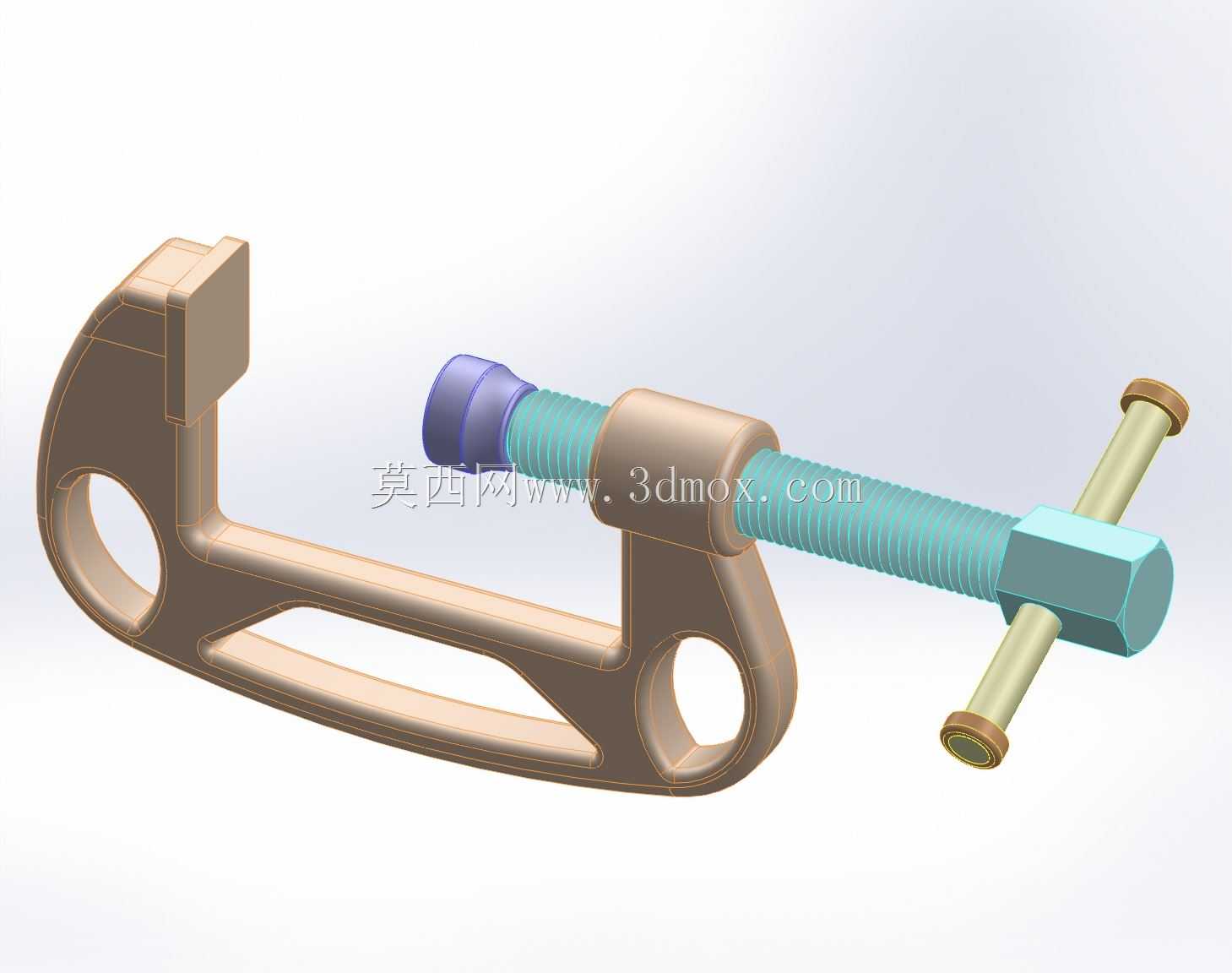

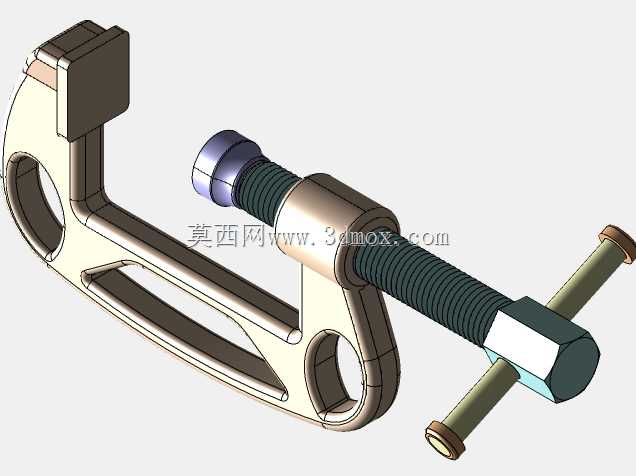

　　这款3英寸规格的C形夹持部件，是机械加工、木工制作、现场装配场景中极为常用的手动紧固工装，核心作用是在多工序作业中为待加工工件提供稳定的压紧约束，避免工件在受力过程中出现位移、错位，保障加工或装配的尺寸精度与操作安全性。从结构设计逻辑来看，整体采用C形开口的一体式框架作为主体承载结构，框架上设置的镂空减重孔并非单纯为了缩减材料用量，而是在保证框架抗弯、抗扭强度的前提下，降低整体自重，同时方便作业人员单手握持转移，适配现场频繁挪动的使用需求。夹持端的固定压块与活动压块均做了平面贴合设计，增大与工件表面的接触面积，避免局部压强过大在软质工件表面留下压痕，同时也能提升夹持时的静摩擦力，防止工件受侧向力时滑脱。

　　传动部分采用梯形螺纹副配合滑动导向结构，螺杆末端加装了可拆卸的摇把，作业时转动摇把即可带动活动压块沿框架导向槽平稳进给，梯形螺纹的自锁特性可以保证在夹持到位后，不会因为工件的反作用力出现松脱，无需额外加装锁止结构即可维持稳定的夹持力。从安装与使用边界来看，3英寸的规格对应最大开口距离适配常规中小型工件的夹持需求，整体外形轮廓没有突出的尖锐棱角，在狭窄的操作台空间内使用时不会剐蹭周边设备或操作人员，框架两侧的通孔既可以作为悬挂收纳的挂点，也能在需要大夹紧力的场景下，穿入加力杆延长力臂，降低操作人员的施力强度。在实际应用场景中，这类C形夹既可以在木工拼接工序中压紧涂胶后的板材，等待胶层固化；也可以在金属焊接作业中，

　　将待焊工件与定位工装夹紧固定，控制焊接变形量；还能在小型零件的钻孔、打磨工序中，将工件固定在工作台面上，替代台虎钳完成小空间内的夹持作业，适配多场景的灵活紧固需求。结构设计上充分考虑了手动工具的使用强度，框架主体的受力路径经过优化，在螺杆施加额定夹紧力时，框架开口处的变形量控制在极小范围内，不会因为长期受力出现框架张口变形导致夹持失效的问题，活动压块与螺杆的连接部位采用可转动结构，夹紧过程中压块不会随螺杆同步转动，避免转动摩擦划伤工件表面。
