哈萨克斯坦谷物提升输送设备结构设计

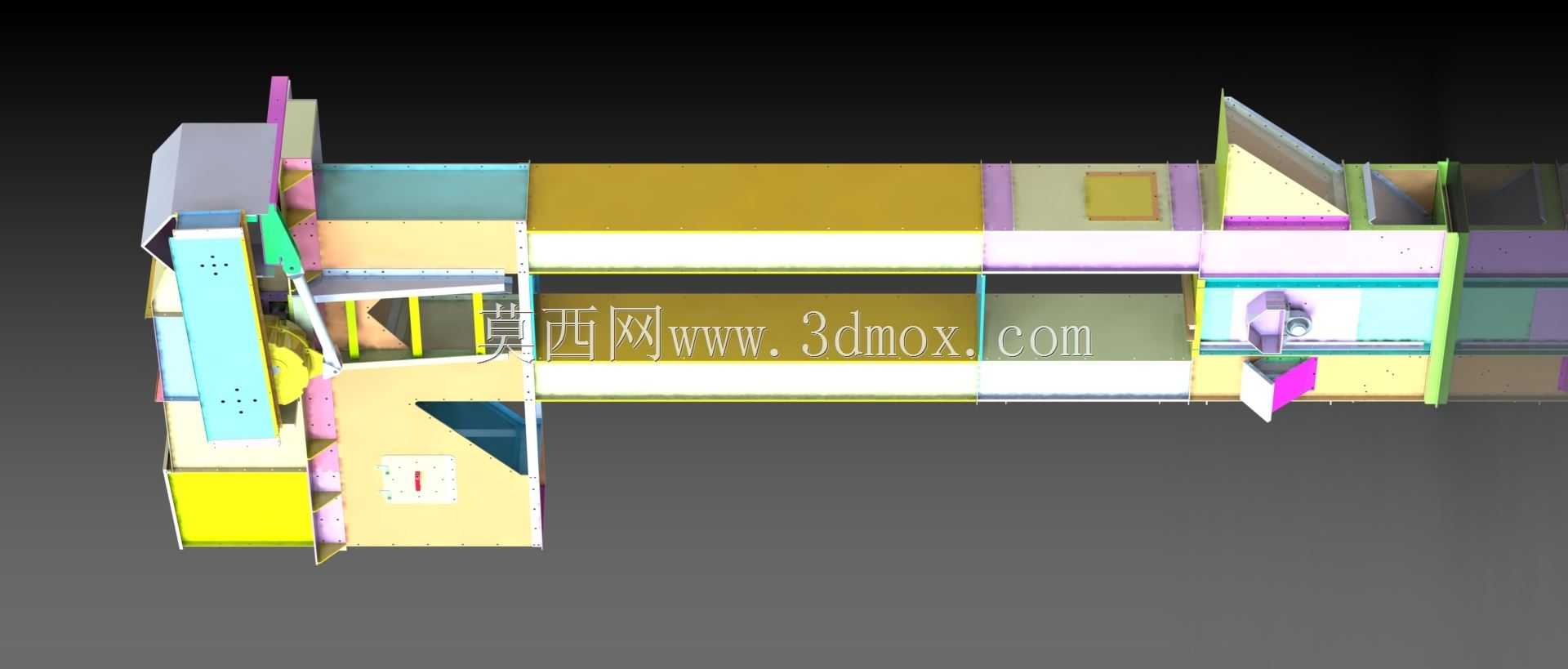

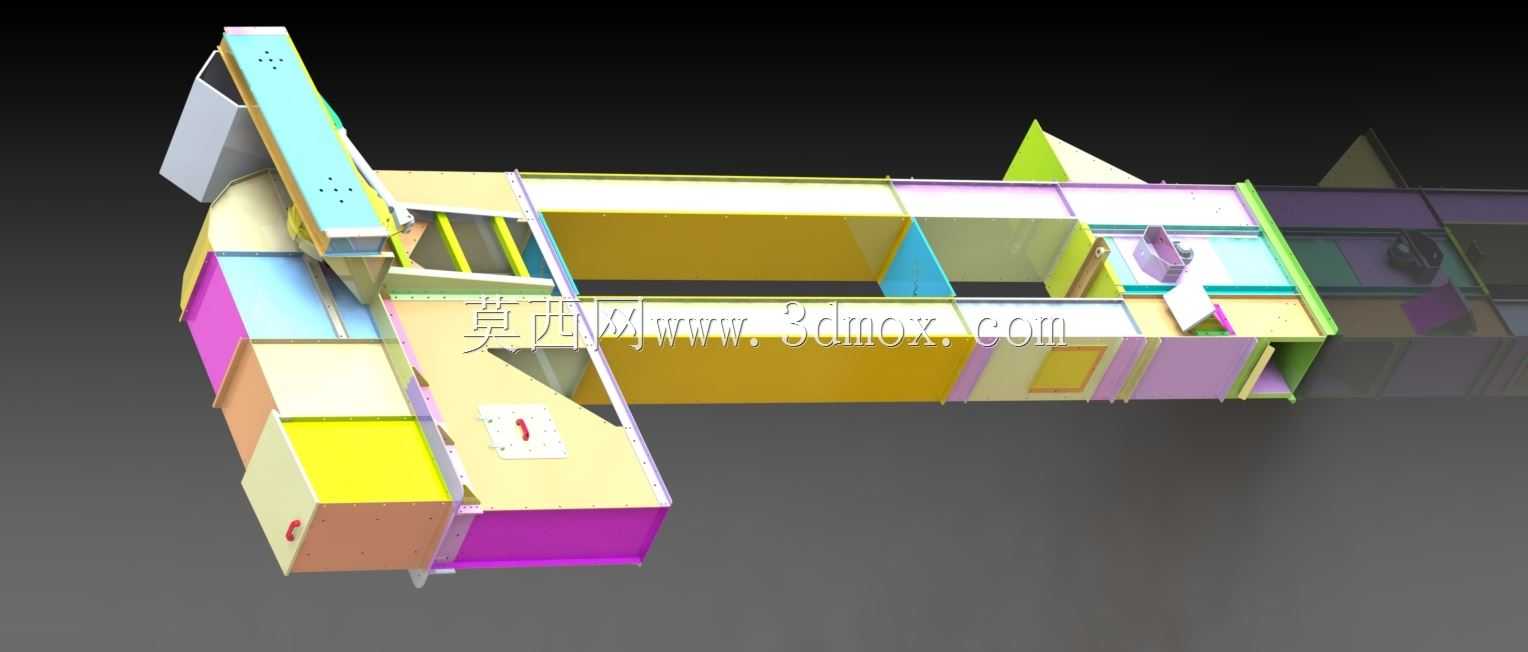

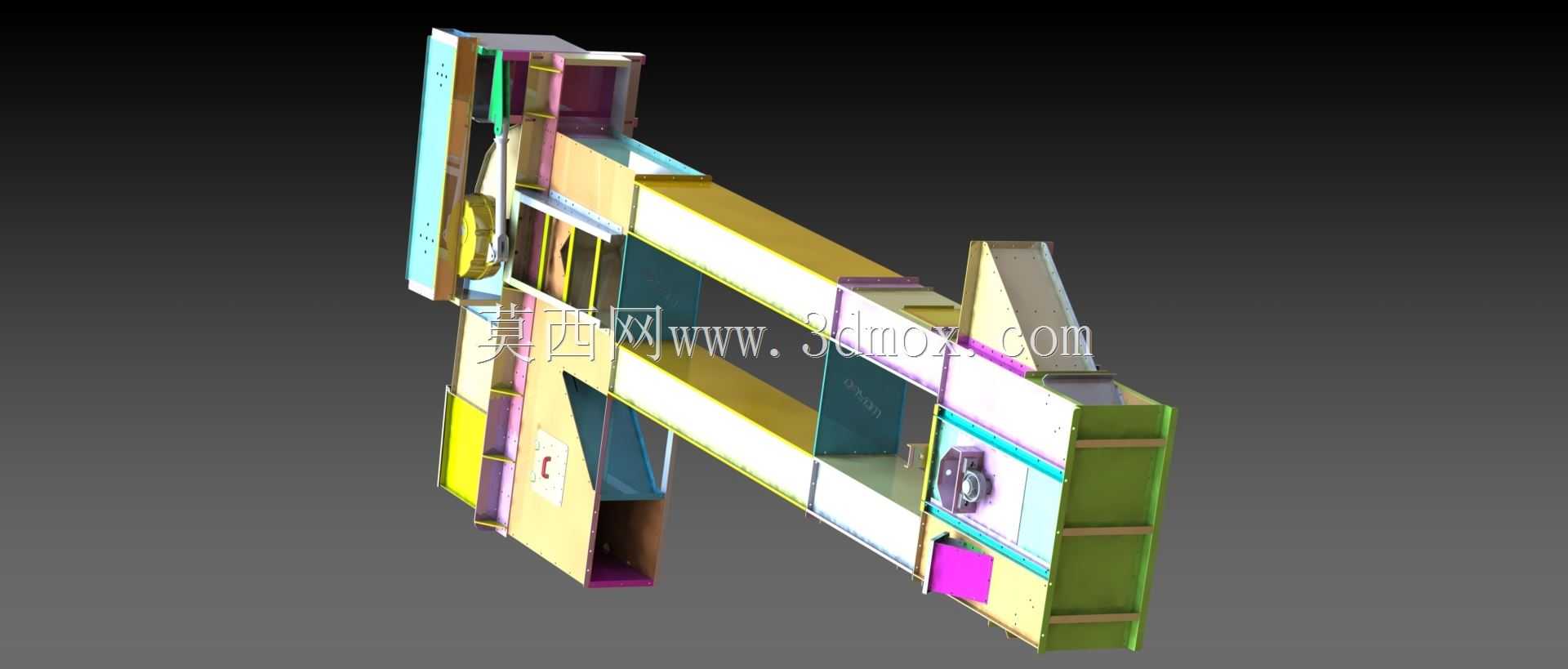

　　这套散料垂直输送结构，针对中亚高海拔区域的粮食仓储转运场景设计，适配哈萨克斯坦当地农场、粮库的散粮收集转运需求，主要用于小麦、大麦等谷物颗粒从地面低位到仓储仓顶的垂直提升作业，也可兼容部分颗粒状农副产品的短距离高位输送，解决平原到高海拔台地仓储点位的物料高差转运痛点。从结构组成来看，整体采用分段式模块化机架设计，主体承载框架采用型钢拼接成型，各段机架之间通过法兰螺栓组连接，现场安装时可根据实际仓体高度调整拼接段数，无需额外切割焊接，适配不同高度的仓储点位安装需求。设备的进料端设置在低位侧段，配套可调式进料导料板，可根据前端进料设备的出料高度调整导料角度，避免散料进料时出现撒漏、卡滞问题，导料板表面做了耐磨衬板贴合处理，

　　长期受颗粒物料冲刷也不会出现过快磨损。中段为垂直输送的核心承载段，内部设置连续式料斗带传动结构，料斗采用浅型宽口设计，针对谷物类散料流动性好、堆积密度适中的特性优化了取料角度，料斗在低位进料段挖取物料后，随牵引带向上运行至顶端卸料段，通过离心式卸料方式将物料导入顶端出料溜槽，溜槽出口可对接仓顶的进料口，也可转接横向输送设备完成多点位布料。设备的驱动单元设置在顶端机架位置，配套张紧调节结构，可根据牵引带的长期运行磨损情况调整张紧行程，避免出现打滑、跑偏问题，驱动端的防护壳体做了密封处理，适配高海拔区域多风沙的使用环境，防止沙尘进入传动部件造成异常磨损。机架的侧面设置了分段式检修门，日常维护时可打开对应位置的检修门，观察内部料斗、

　　牵引带的运行状态，也可快速完成卡料清理、易损件更换等操作，无需整体拆解设备。从安装边界来看，设备整体的水平投影宽度控制在1.2米以内，长度方向根据提升高度调整，单段机架长度为2米，现场拼接时的水平度误差要求控制在千分之一以内，机架与地面基础通过膨胀螺栓固定，基础承载能力需满足设备满载运行时的动载荷要求，顶端出料段与仓体连接位置设置了软连接结构，可抵消设备运行时的小幅振动，避免振动传递到仓体结构。设计过程中针对高海拔区域的低温环境做了适配，传动部件的润滑选型适配零下三十度的低温工况，钢结构件表面做了镀锌加喷塑的双层防腐处理，可抵御当地冬季积雪、春季融雪的腐蚀影响，延长设备整体使用寿命。设备的运行速度控制在1.6米每秒，

　　单小时输送量可达到175吨，匹配当地中型农场的粮食收获转运效率，避免收获季出现粮食晾晒后转运入仓的拥堵问题。机架的侧面还设置了爬梯与护笼结构，方便运维人员攀爬至顶端驱动位置完成检修、保养作业，爬梯踏步采用防滑花纹板制作，护笼间距符合高空作业的安全防护要求，避免运维作业时出现坠落风险。进料端的下方设置了集料斗，可承接进料时撒漏的少量物料，通过底部的回流口重新送入进料位置，减少物料浪费，也避免撒落的物料堆积在设备底部影响运行。
