模块化履带链节输送承载结构

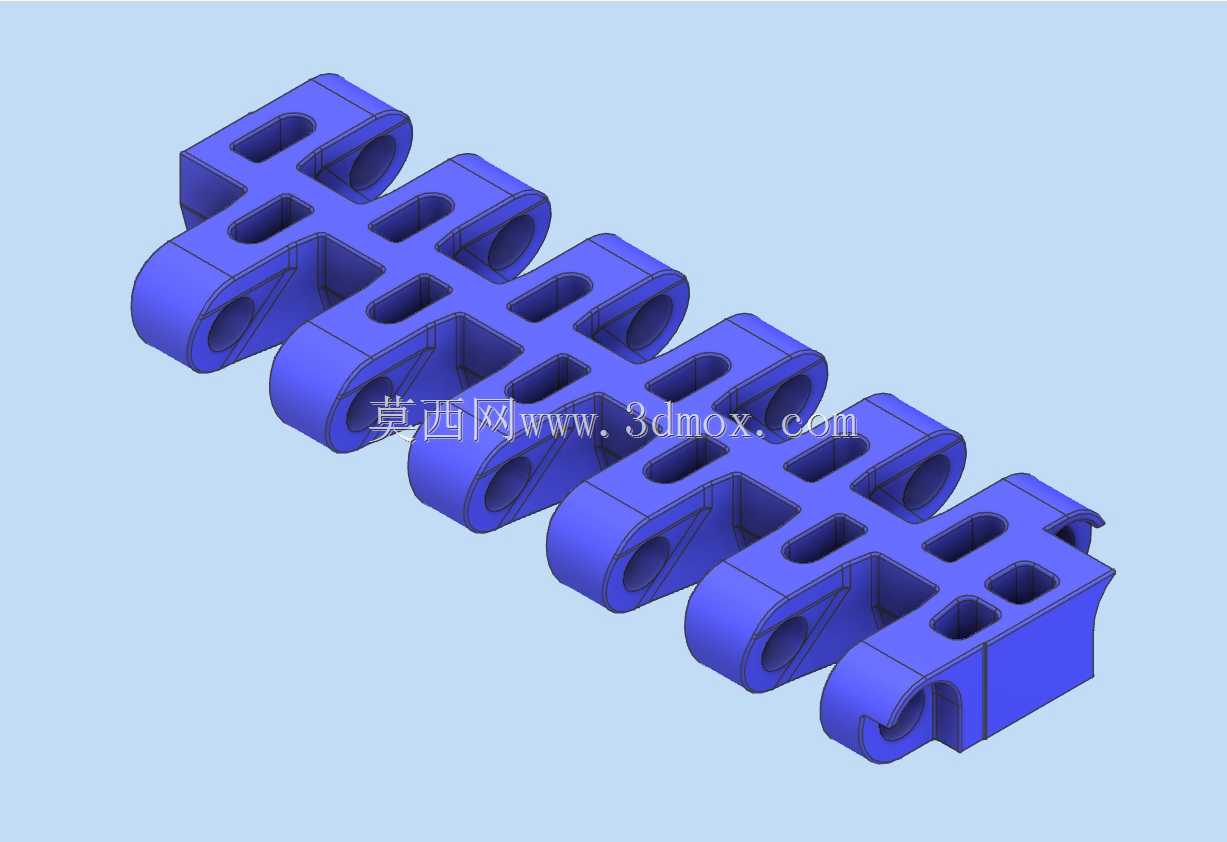

　　该结构为履带行走系统中的核心承载链节单元，主要应用于小型工程机械、农业作业机械、特种巡检机器人的行走机构，也可适配短距离重载输送线的链式承载台面，在泥泞、碎石、不平整铺装路面等复杂工况下，通过多节串联形成连续履带环，将驱动轮的旋转扭矩转化为整机的行走牵引力，同时分散整机接地压强，避免设备在松软路面出现沉陷打滑问题。从结构设计来看，单节链节采用对称式镂空框架构型，主体承载区域设置多组纵横交错的加强筋，在保证整体抗弯、抗扭强度的前提下，大幅削减了非承载区域的材料冗余，有效降低单节自重，减少履带环整体转动惯量，降低驱动端的动力损耗。链节两端分别设置铰接配合结构，一端为带贯通销孔的圆弧凸头，另一端为对应尺寸的铰接凹槽，

　　相邻链节通过销轴贯穿销孔实现铰接，铰接面做了圆弧倒角处理，可保证相邻链节在绕驱动轮、导向轮回转时拥有足够的摆动角度，避免运动干涉，同时铰接接触面预留了润滑脂存储间隙，可减少长期往复摆动带来的铰接磨损，延长链节整体使用寿命。链节上表面设置多组矩形镂空槽，一方面可在行走过程中排出附着在履带表面的泥沙、碎石，避免异物卡入铰接缝隙造成卡滞，另一方面可作为防滑结构的安装位，根据不同工况需求加装橡胶防滑垫或者金属防滑齿，提升履带在湿滑、结冰路面的抓附能力。从安装边界来看，单节链节的铰接孔中心距、销轴孔径、整体宽度均匹配对应型号的驱动轮齿距、导向轮槽宽，安装时只需将多节链节依次铰接成环，调整张紧机构的预紧力即可完成装配，

　　链节侧面的限位凸台可卡入导向轮的限位槽内，避免履带行走过程中出现脱轨问题。在实际选型应用中，该链节的承载能力可通过调整壁厚、更换高强度工程塑料或者合金材质适配不同载荷等级的设备，镂空结构也方便后期运维时快速清理铰接缝隙内的异物，无需完全拆解履带环即可完成日常维护作业，整体结构兼顾了强度、自重与运维便利性，适配多类需要履带行走结构的设备场景。
