TAPFLO CTI BB-07离心泵工业结构设计

　　这款直联式离心泵的结构设计，核心围绕中小流量洁净流体输送场景的紧凑安装需求展开，在食品加工、精细化工、小型水处理、制药辅机等工况中，这类侧进前出的离心泵常被用于输送低粘度、无硬质颗粒的介质，比如CIP清洗液、工艺纯水、稀溶液、洁净原料液等，相比立式液下泵或者管道泵，这种卧式直联结构的安装调试门槛更低，日常维护时不需要拆解复杂的联轴器组件，检修机械密封或者叶轮的时候，只需要拆开泵壳与连接架的紧固螺栓就能完成作业，能大幅缩短产线停机维护的时间。

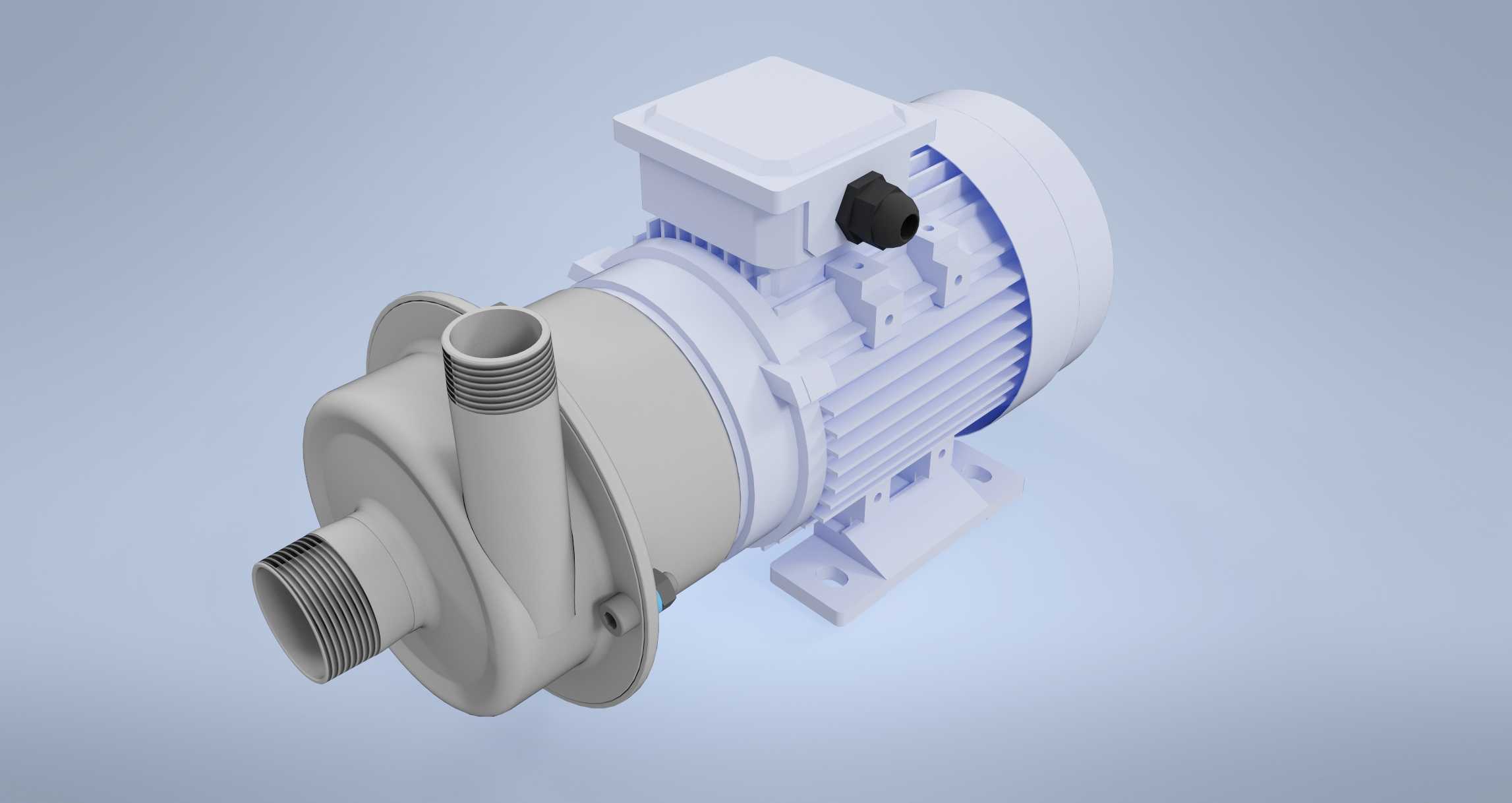

　　从结构布局来看，驱动端采用标准B3安装方式的铝壳异步电机，电机端盖直接和泵体连接支架做止口定位，取消了传统联轴器传动需要的轴承座、联轴器护罩等额外部件，整机轴向尺寸比带联轴器的分体式离心泵缩短近三分之一，对于安装空间局促的模块化设备集成场景，比如小型灌装机组、实验级流体处理单元、配套冷却循环系统来说，这种紧凑结构能有效节省设备安装面的占用空间。泵体流道采用渐扩式蜗壳设计，进水口为外螺纹接口，出水口为同规格侧向外螺纹接口，进出口的螺纹尺寸匹配常规工业流体管路的标准管螺纹，不需要额外做变径接头就能直接和现场管路对接，进出口的中心距、安装基面到接口中心的高度都做了标准化设计，替换同参数老款泵型的时候不需要重新改动管路支架位置。

　　泵头部分采用悬臂式叶轮结构，叶轮和电机输出轴直接通过键连接传动，轴封位置采用集装式机械密封结构，密封面的压缩量在零件装配时就已经通过尺寸链设计确定，现场更换密封件的时候不需要人工调整压缩量，避免了因为人工装配误差导致的密封泄漏问题。泵壳的过流面做了平滑圆弧过渡，没有流体滞留的死角，对于卫生级要求的工况来说，这种结构能减少介质残留，配合过流部件的光滑表面处理，能满足日常CIP清洗的洁净度要求，不会出现介质沉积导致的细菌滋生或者物料变质问题。

　　安装底座和电机机脚采用一体化设计，底座上的安装孔为长圆孔设计，允许安装时在小范围内调整整机位置，降低现场安装时的基础预埋孔位精度要求，底座的承重筋板做了加厚处理，电机满功率运行时的振动可以通过筋板传递到安装基础，不会出现泵体共振导致的管路接口松动问题。接线盒位于电机顶部，接线口的朝向可以根据现场布线需求旋转调整，不管是顶部走线还是侧面走线的现场布线场景，都能适配，不需要额外加装走线弯头。电机外壳的散热筋沿轴向均匀分布，风罩端的风叶转动时产生的冷却风可以顺着散热筋全程流过电机外壳，即使在连续24小时运行的工况下，电机绕组的温升也能控制在标准允许的范围内，不会出现过热过载的问题。

　　从建模细节来看，整个模型的零件配合关系完全按照实际装配约束搭建，泵壳和连接支架的止口配合公差、轴和叶轮的配合公差、机械密封的安装位尺寸都和实际加工尺寸一致，做设备整体布局校核的时候，可以直接导入这个模型检查安装干涉问题，比如和周边管路的间隙、和设备机架的距离、检修操作需要预留的操作空间等，不需要再重新测绘泵的外形尺寸。进出口的螺纹接口做了准确的建模，在做管路布线设计的时候，可以直接匹配对应的管接头模型，不会出现接口尺寸不匹配导致的管路设计返工。另外模型中保留了电机风罩、接线盒、吊环等细节结构，在做设备整体渲染或者方案展示的时候，能真实还原设备的实际外观，不需要再额外补充这些细节零件的建模。

　　在实际选型适配的时候，这种直联离心泵的性能覆盖范围刚好匹配中小流量的流体输送需求，相比大型离心泵，它的启动扭矩更小，不需要配置大功率的启动柜，普通的工业供电回路就能直接驱动，对于小型产线的配套来说，能降低电气配套的成本。同时整机的重量更轻，单人就能完成安装搬运，不需要额外调用吊装设备，在高层厂房或者空间狭小的安装现场，这种轻量化设计的优势非常明显。泵体的过流部件可以根据输送介质的特性选择不同的材质，比如输送普通清水用普通工程塑料或者铸铁材质，输送腐蚀性介质就换成不锈钢或者氟塑料材质，模型的结构参数可以直接作为材质替换时的结构参考，不需要重新调整配合尺寸。
