220mm口径快开式人孔密封锁紧装置

这款220mm口径的快开式人孔装置，是常压、低压罐体设备上常用的检修通道配套部件，在食品酿造、精细化工、水处理、制药配料等行业的罐体设备上应用十分广泛，日常生产中操作人员需要进入罐体内部做清洁、检修、物料残留清理时，不需要借助额外工具就能快速开启和闭合罐口，相比传统螺栓紧固的人孔结构，能大幅缩减开闭操作的时间，降低一线操作人员的作业强度。

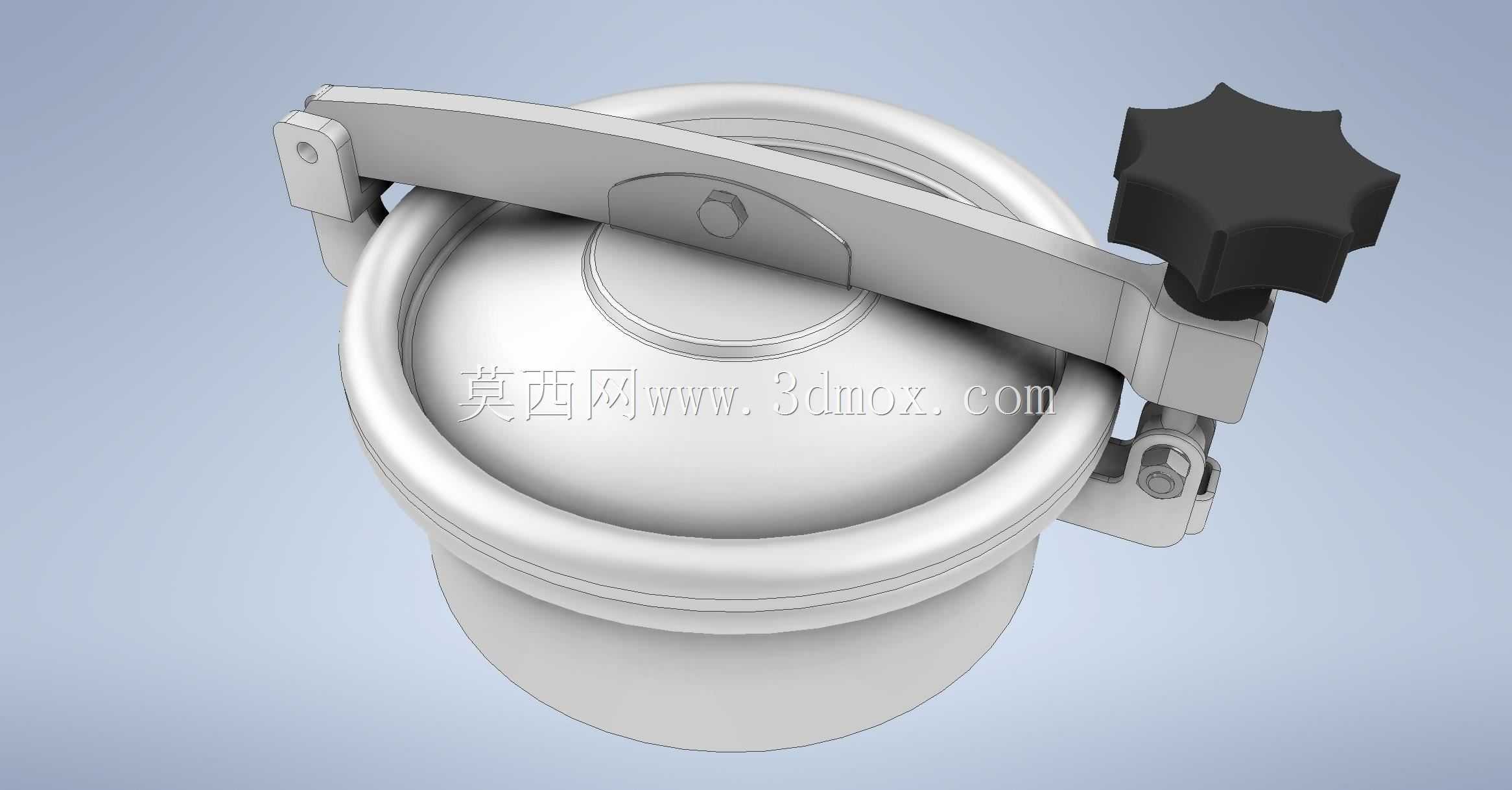

从结构设计逻辑来看，整个装置围绕密封可靠性和操作便捷性两个核心需求展开，首先是罐口的配合基准，下接的筒节部分采用和罐体焊接的连接方式，220mm的通径尺寸刚好满足成年人侧身进出的空间需求，不会因为通径过大造成罐体开口处补强成本过高，也不会因为通径过小导致人员进出卡滞、工具传递不便。上盖部分采用圆弧拱面的造型设计，相比平盖结构能在同等壁厚下承受更高的罐内压力，同时拱面结构不容易积存物料或清洁残留，在卫生级要求的应用场景下能减少清洁死角，避免物料长期积存滋生细菌。

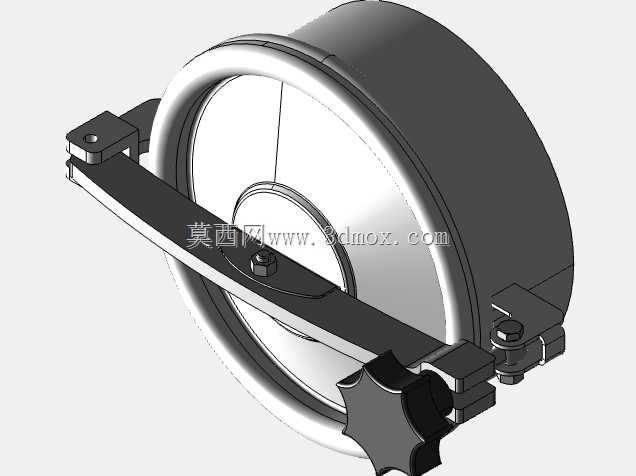

锁紧机构的设计是整个部件的核心，横跨罐盖的压梁采用铰接式安装在罐口一侧的支座上，另一侧搭配星形的塑料旋钮，操作人员不需要借助扳手等工具，徒手旋转旋钮就能带动压梁产生足够的压紧力，将罐盖和罐口之间的密封垫圈均匀压实，避免出现局部压紧力不足导致的泄漏问题。压梁和罐盖接触的位置做了圆弧过渡的贴合面，在旋钮拧紧的过程中，压梁不会和罐盖表面发生硬摩擦刮伤盖体，同时能保证压紧力沿着罐盖圆周方向均匀传递，不会出现单侧压偏导致密封垫圈错位的问题。铰接侧的支座采用销轴连接，销轴上预留了足够的转动间隙，开启罐盖的时候，压梁可以随着上盖一同绕铰接轴翻转，不需要将整个压梁和旋钮完全拆卸下来，避免小零件在操作过程中脱落掉入罐体内部造成生产事故。

从安装边界来看，整个装置焊接到罐体上之后，突出罐壁的高度控制在合理范围内，不会因为突出尺寸过大导致周边管线布置出现干涉，星形旋钮的操作半径经过优化，操作人员站在罐体侧面就能轻松完成旋钮的旋转操作，不需要探身或者借助登高设施。罐盖和罐口之间的密封垫圈采用嵌入式安装在罐口的密封槽内，闭合过程中垫圈不会发生移位，能耐受常规工况下的弱酸弱碱介质腐蚀，同时满足一定的温度使用要求。在日常维护层面，整个装置没有复杂的传动零件，铰接位置定期涂抹润滑脂就能保证转动顺畅，密封垫圈出现老化磨损时，只需要撬开旧垫圈更换同尺寸的新件即可，不需要对整个部件进行拆解，维护成本极低。

在实际选型匹配过程中，需要注意该款人孔的适用压力范围，通常用于罐内压力不超过0.3MPa的常压或微压工况，如果是高压罐体则不适用，同时安装时要保证焊接的筒节和罐体表面垂直，避免焊接变形导致罐盖和罐口贴合不严，出现泄漏问题。压梁的锁紧行程经过精确计算，旋钮旋转3到4圈就能达到足够的密封压紧力，不会出现行程过长导致操作繁琐，也不会因为行程过短导致密封压缩量不足。整个部件的边角位置都做了圆角钝化处理，没有尖锐的毛刺棱角，操作人员在开闭操作过程中不容易被划伤，符合生产现场的安全作业要求。
