五旋翼四座载人低空飞行器结构设计

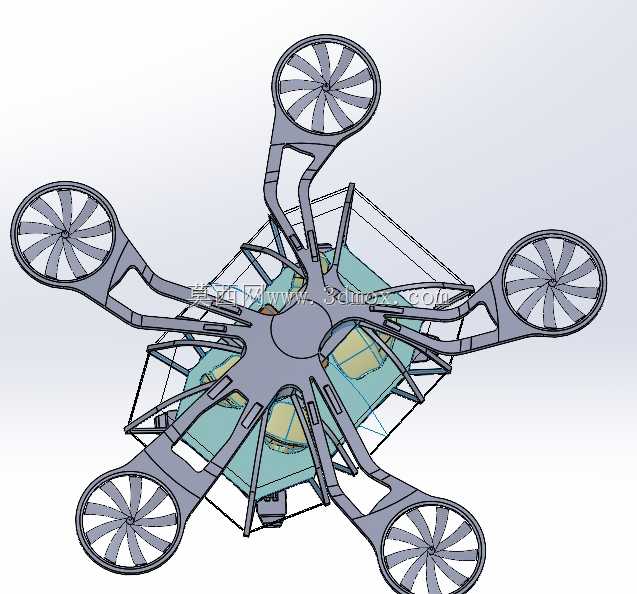

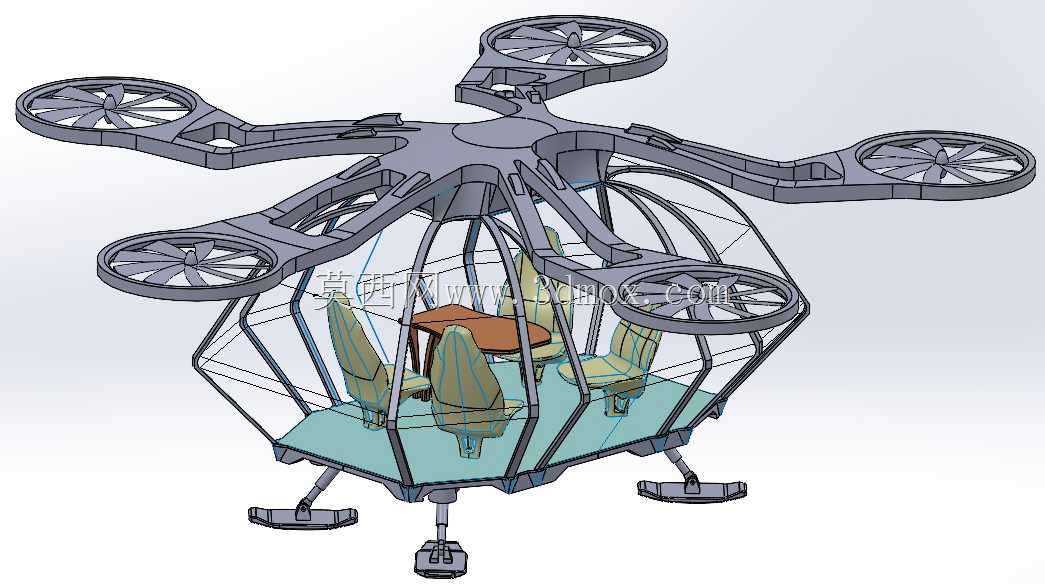

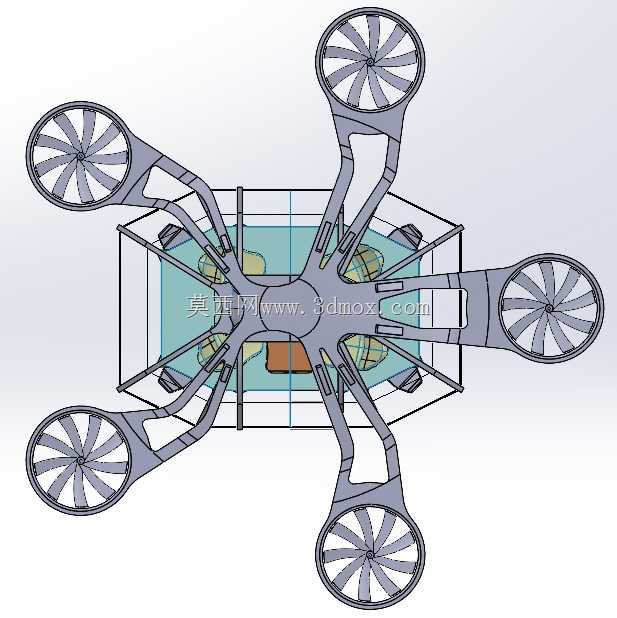

　　这款五旋翼载人低空飞行器的结构设计，核心瞄准城市低空短途通勤、景区观光接驳、应急区域快速人员投送这类场景，区别于常规消费级多旋翼无人机的载荷定位，其结构冗余度、人机适配性都围绕载人需求做了针对性调整。从整体布局来看，五组旋翼采用中心对称式分布，单组旋翼的悬臂采用一体化框架式结构，从中心座舱壳体向外延伸，悬臂根部与座舱主承力框架做了大圆角过渡的加强结构，避免飞行过程中交变载荷在连接位置产生应力集中，相比常规四旋翼布局，五旋翼的动力冗余度更高，单组旋翼出现动力故障时，剩余四组旋翼可通过动力分配调整维持可控迫降，提升载人场景下的安全系数。座舱部分采用笼式框架承力结构，外部覆盖透明围护结构，内部设置四组乘员座椅加中部桌板的布局，

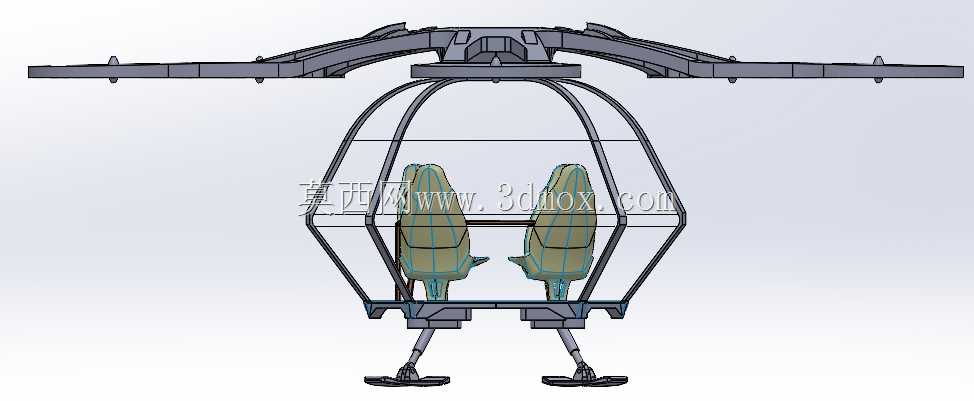

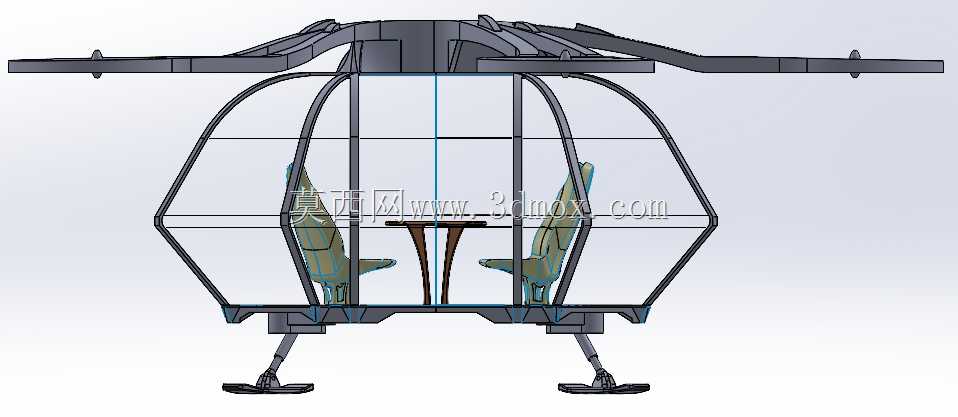

　　座椅安装点直接与座舱底部的承力底板连接，承力底板采用蜂窝夹层结构设计，在控制整体重量的前提下保证足够的抗弯、抗扭刚度，避免飞行过程中座舱结构产生过大形变影响内部乘员舒适度，同时围护结构的框架采用弧形过渡设计，既降低低空飞行时的空气阻力，也能在发生轻微擦碰时通过结构形变吸收部分冲击能量。起落架采用三组支腿式布局，分别布置在座舱底部的前侧与左右后侧，单组支腿带有缓冲阻尼结构，支腿末端设置宽面防滑脚垫，适配硬质铺装路面、平整草地等多种起降场地的接地需求，支腿的收放边界做了严格的尺寸校核，完全收起时不会突出旋翼旋转平面的投影范围，避免飞行过程中产生额外的气动干扰，同时支腿的展开行程经过计算，可保证在最大着陆重量下的接地缓冲行程足够，

　　不会出现座舱底部磕碰地面的情况。旋翼部分的桨叶采用低雷诺数翼型设计，单组旋翼的旋转平面与悬臂保持水平安装，相邻旋翼的旋转方向做反向匹配设计，抵消飞行过程中的自旋扭矩，不需要额外设置尾桨结构来平衡航向力矩，简化了整体传动与控制逻辑。从安装边界来看，整机的最大外轮廓尺寸控制在旋翼旋转直径的包络范围内，座舱内部的净空高度满足成年乘员直立坐姿的头部空间需求，座椅的安装间距预留了足够的腿部活动空间，中部桌板的安装位置避开了乘员进出的通道，同时桌板与座椅之间的连接结构做了快拆设计，可根据使用场景快速拆除桌板拓展座舱内部的载物空间。动力系统的安装位置全部布置在旋翼悬臂的末端，与座舱区域保持足够的安全距离，动力线路沿悬臂内部的走线槽布置，

　　避免线路外露受到气流冲刷或者外物剐蹭，同时悬臂内部预留了足够的散热空间，保证动力系统长时间运行时的热量可以及时散出。飞控系统的安装基座设置在座舱顶部的中心位置，也就是整机的重心正上方，这个位置的振动干扰最小，可保证飞控传感器的采集精度，基座采用减震阻尼结构与主框架连接，过滤旋翼转动带来的高频振动。整机的重心设计严格控制在五组旋翼围成的中心区域内，不同乘员体重搭配、不同载物状态下的重心偏移量都在飞控系统的可调节阈值范围内，不会出现重心偏移过大导致的操控失控问题。针对低空飞行的场景需求，座舱围护结构的框架上预留了航电设备、避障传感器的安装接口，可根据实际使用需求加装毫米波雷达、视觉避障模块等设备，不需要额外对主承力结构进行打孔改装，避免破坏结构强度。
