HC-06蓝牙通讯模块结构设计

　　在嵌入式开发与小型智能设备的无线通讯改造场景里，HC-06这类从机模式蓝牙模块是极为常用的短距数据传输部件，很多做小型数控装置改造、桌面级设备数据采集、老旧设备无线升级的结构工程师，都会在方案选型阶段接触到这类部件，建模时需要精准还原其外形与安装边界，才能避免后续结构装配出现干涉问题。

　　这款模块的核心功能是实现串口数据的蓝牙透传，仅支持从机工作模式，无法主动发起蓝牙连接，只能等待具备主机功能的蓝牙设备发起配对请求后建立通讯链路，这一特性决定了它的应用边界——大多用在固定端的数据收发场景，比如将传统有线串口的传感器数据无线传输到上位机，或是给小型桌面级CNC设备加装无线参数调试通道，不需要模块主动搜索连接其他设备的场景下，这款模块的稳定性完全能满足工业级小数据量传输的需求。

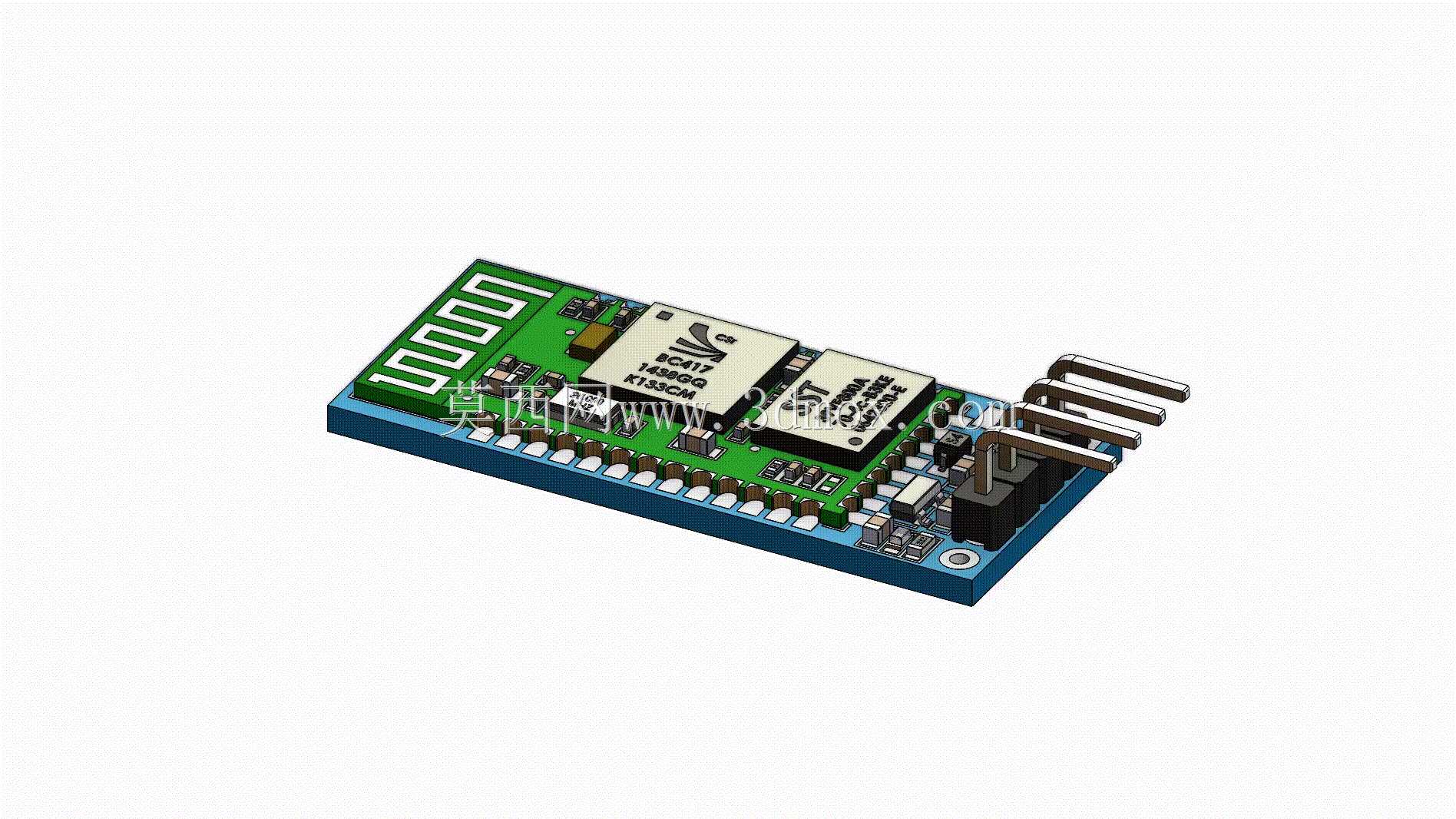

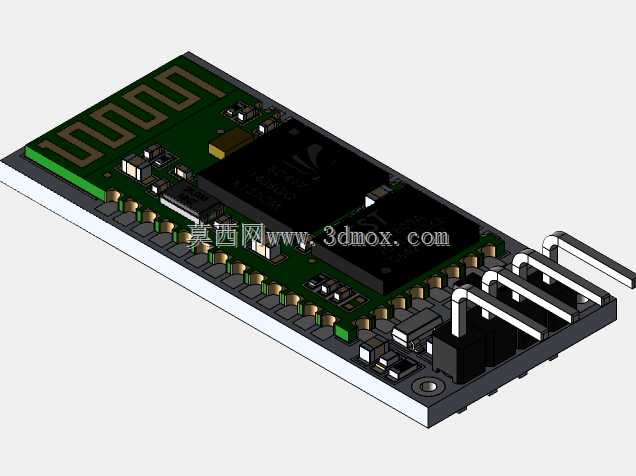

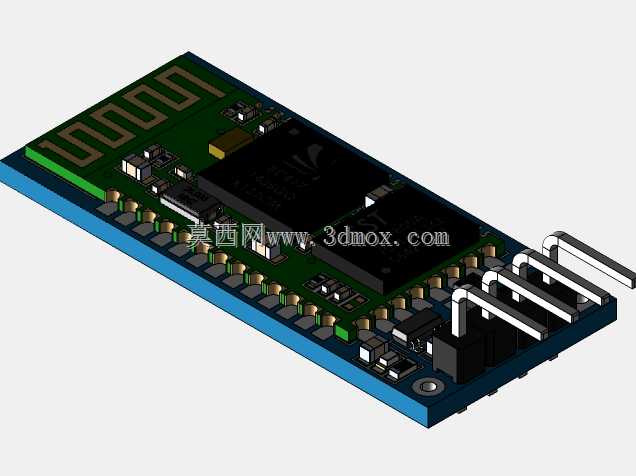

　　从结构设计层面来看，这款模块采用双层PCB板载设计，主体电路板为蓝油工艺印制，板载核心蓝牙处理芯片、射频匹配电路、电源稳压电路与状态指示元件，板边一侧排布了2.54mm间距的直插排针，包含电源、地、串口发送、串口接收、状态引脚等功能针脚，排针的伸出长度与板边距离严格遵循通用洞洞板、标准PCB插座的安装尺寸，设计时预留的排针焊接公差为0.1mm，能兼容市面上绝大多数标准2.54mm间距的接插件，不需要额外定制连接部件。电路板上的蓝牙天线采用板载印制天线设计，天线区域在PCB板的一端做了净空处理，建模时需要注意该区域不能有金属结构件遮挡，否则会大幅削弱蓝牙信号的传输强度，正常无遮挡环境下其有效通讯距离可以达到10米，完全覆盖小型设备的工位内通讯需求。

　　模块的整体外形为长条形矩形结构，板厚1.6mm，整体长宽尺寸适配小型设备的内部安装空间，安装方式可以采用排针直插焊接在主控电路板上，也可以通过板角的安装孔配合铜柱进行悬空固定，两种安装方式的结构预留都在建模时做了还原：如果采用直插安装，需要在主控板对应位置预留排针过孔，过孔直径0.8mm，焊盘直径1.5mm，焊接后模块与主控板的平行间距为排针塑料底座的厚度，大概2mm左右，不会挤压到板载的贴片元件；如果采用铜柱固定，板角的安装孔直径为3mm，适配M2.5的铜柱螺丝，固定后模块与安装面的间距可以通过铜柱高度调整，建议预留不小于5mm的间距，避免板底的焊点与安装面接触造成短路。

　　在实际设备集成的场景中，这款模块的供电电压范围为3.3V到6V，板载的稳压电路可以将输入电压稳定到蓝牙芯片需要的3.3V工作电压，建模时不需要额外考虑外置稳压模块的安装空间，模块自身的电源电路已经做了集成，只需要在供电引脚对应位置预留走线即可。模块上的状态指示灯在未配对时为快闪状态，配对成功后变为常亮，建模时还原了指示灯的位置，在做设备外壳设计时，可以在对应位置预留导光孔，方便用户直观查看模块的连接状态，导光孔直径建议做2mm，距离指示灯表面的距离不超过3mm，保证光线可以顺利透出。

　　很多工程师在做这类电子模块的集成建模时，容易忽略排针的插拔空间与天线的净空要求，比如在模块排针侧设计过高的结构筋位，导致接插件无法顺利插拔，或是在天线区域布置金属屏蔽罩、固定螺丝，导致蓝牙信号衰减严重，通讯出现丢包问题。这款模块的三维建模过程中，对所有元件的高度都做了精准还原：板载最高的元件是排针与核心蓝牙芯片的屏蔽罩，高度大概5mm，其余贴片电阻电容的高度都不超过2mm，在做内部结构布局时，只要在模块上方预留6mm的安全高度，就不会出现元件挤压的问题。另外模块的排针引脚定义顺序是行业通用的排布方式，从左到右依次为状态引脚、RX、TX、GND、VCC，建模时的引脚顺序与实际硬件完全一致，方便结构设计时同步核对接线走线的位置，避免出现结构装配完成后接线顺序错误的问题。

　　在机床加工辅助装置的无线改造场景中，这类模块常被用来传输刀具磨损传感器的采集数据，或是小型工装的到位信号，因为其数据透传的特性，不需要修改原有设备的串口通讯程序，只需要将原有有线串口的接线对应接到模块的TX、RX引脚上，配对完成后就可以实现和有线连接完全一致的数据传输效果，大幅降低老旧设备无线改造的结构与程序开发成本。建模时还原的所有结构细节，都可以直接用于设备内部的结构干涉检查、安装位设计、外壳开孔定位，不需要设计师再手动测量实物尺寸，能有效缩短设备开发的结构设计周期。
