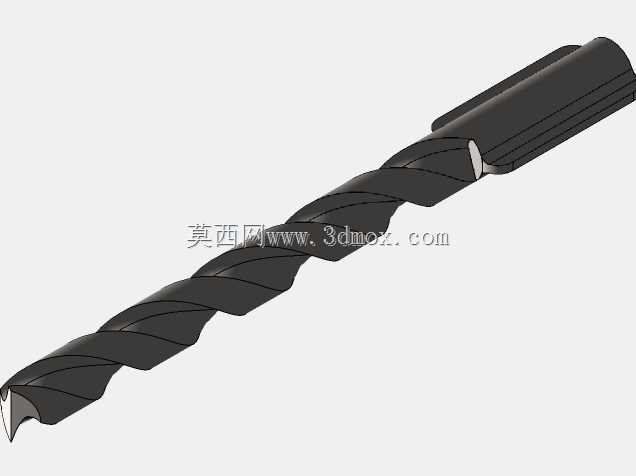

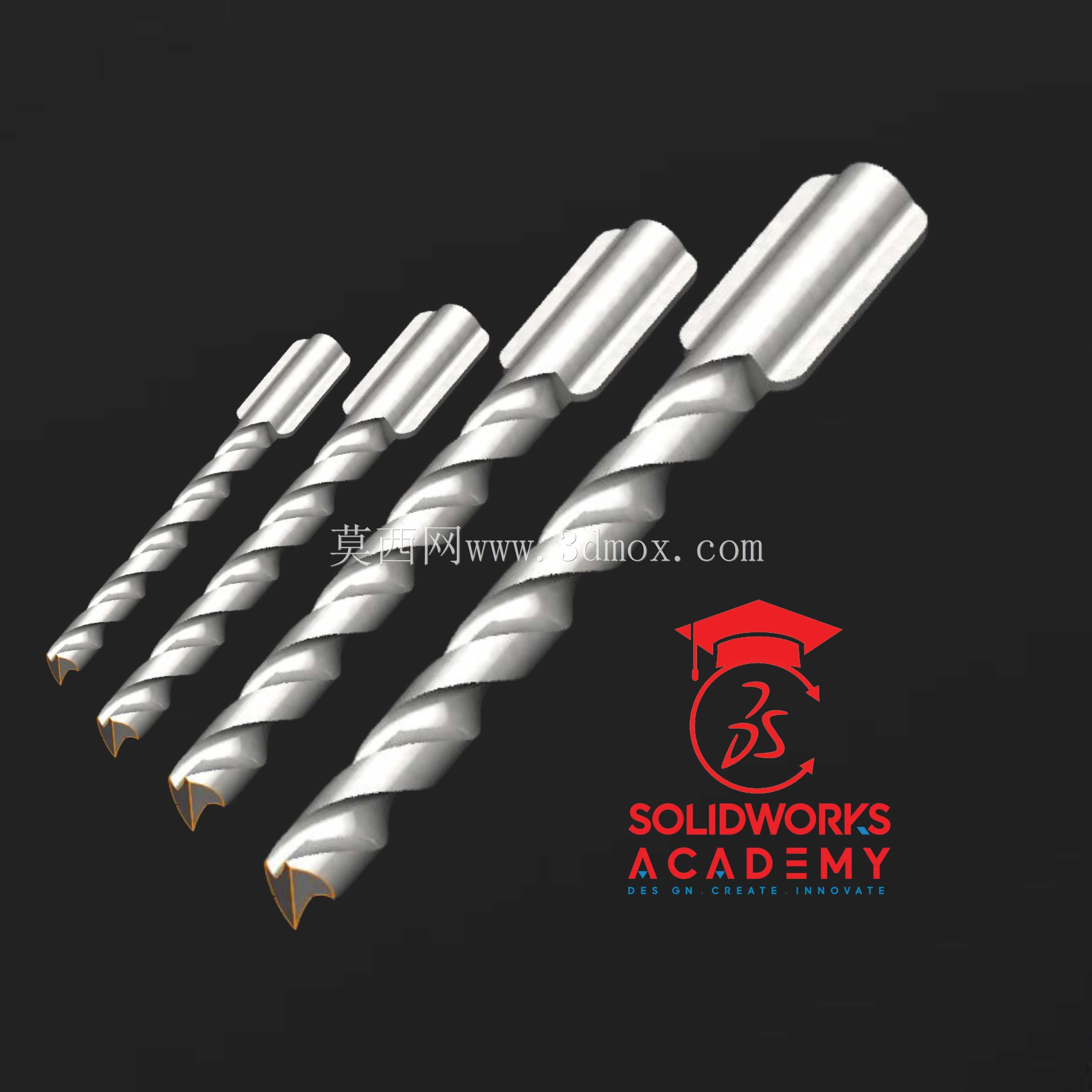

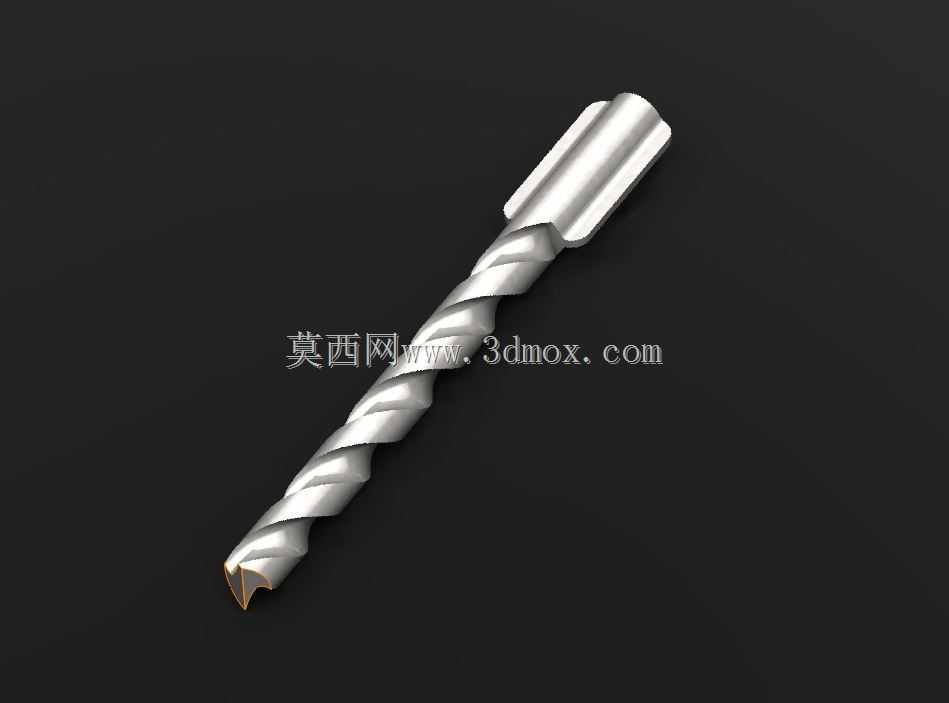

直径6mm直柄麻花钻加工刀具结构设计

　　这款直径6mm的直柄麻花钻，是金属切削加工场景中应用频次极高的孔加工刀具，日常适配台式钻床、立式加工中心、手持电钻等多类加工设备，可完成普通碳钢、铝合金、铜材及部分非金属板材的钻孔工序，在五金加工、模具修配、设备组装、钣金加工等场景中都能见到这类刀具的应用。从结构设计来看，这款钻头采用标准直柄装夹结构，柄部直径与工作部分保持一致，装夹时可直接适配通用钻夹头，无需配套转换套，装夹找正效率更高，能有效减少装夹偏心带来的孔位偏差、孔径超差问题。钻头的螺旋槽采用等导程设计，槽型截面经过优化，排屑空间充足，钻削过程中切屑可顺着螺旋槽顺畅排出孔外，避免切屑堵塞在孔内造成孔壁刮伤、钻头烧损的问题，针对6mm这个常用孔径，

　　槽宽与钻芯厚度的比例经过反复校核，既保证了钻芯的刚性，避免钻削深孔时钻头发生弯曲变形，又预留了足够的排屑通道，适配最大3倍径的钻孔深度需求，常规工况下无需频繁退屑排屑，能有效提升连续加工效率。切削部分采用标准118度顶角设计，这个角度是针对普通结构钢加工优化的通用角度，横刃经过合理修磨，轴向钻削阻力更小，手持钻孔时能明显降低进给推力，设备钻孔时也能减少主轴轴向负载，延长设备轴承使用寿命。两个主切削刃对称度控制严格，钻削时切削力平衡，不会出现单刃切削导致的孔位偏移、孔径扩大问题，刃带部分采用窄刃带设计，既可以引导钻头保持进给方向的直线度，又能减少刃带与孔壁的摩擦面积，降低钻削过程中的发热，提升孔壁的加工光洁度。从安装边界来看，

　　这款钻头的直柄部分长度符合通用装夹标准，装夹时只要保证夹头夹持长度不小于柄部长度的三分之一，即可保证高速旋转时的装夹可靠性，不会出现钻头打滑、飞出的安全隐患。整体长度适配常规加工的行程范围，既不会因为长度过短无法加工带有台阶的深腔位置，也不会因为长度过长导致刚性不足，加工时产生振纹。在实际应用中，这款6mm钻头属于孔加工的常用规格，不管是设备组装时的螺栓过孔加工、模具上的销钉孔预钻、钣金件的安装孔加工，还是日常五金维修的钻孔作业，都能适配，针对不同加工材料，只需调整对应的主轴转速与进给量，即可获得稳定的加工质量：加工铝合金时可适当提高转速，配合乳化液冷却可获得更好的排屑效果；加工普通碳钢时采用中速进给，避免钻头过热磨损；

　　加工非金属板材时降低进给速度，可防止孔边崩缺。设计过程中还充分考虑了刀具的重磨空间，切削部分磨损后，可在工具磨床上按照原有顶角重新修磨主切削刃，重复使用次数多，能有效降低加工环节的刀具成本。钻芯的增量设计从切削端向柄部逐渐增厚，越靠近柄部刚性越强，即使在较大进给量的工况下，也能有效避免钻头折断的问题，尤其适合新手操作或者加工工况不稳定的现场作业场景，容错率更高。
