嵌入式4x4键盘与LCD屏集成安装支架

　　在工业自助终端、小型数控操作面板、嵌入式实训设备这类需要紧凑人机交互单元的场景里，输入按键与显示模块的安装适配一直是结构设计里容易被忽略却直接影响使用体验的环节。很多设计人员在做面板集成时，往往单独固定LCD屏和矩阵键盘，不仅需要在安装面板上开两组独立的安装孔位，累计公差容易导致屏幕与按键的相对位置偏移，长期使用后还可能出现部件松动、面板缝隙不均的问题，这款集成支架就是针对这类痛点做的结构整合方案。

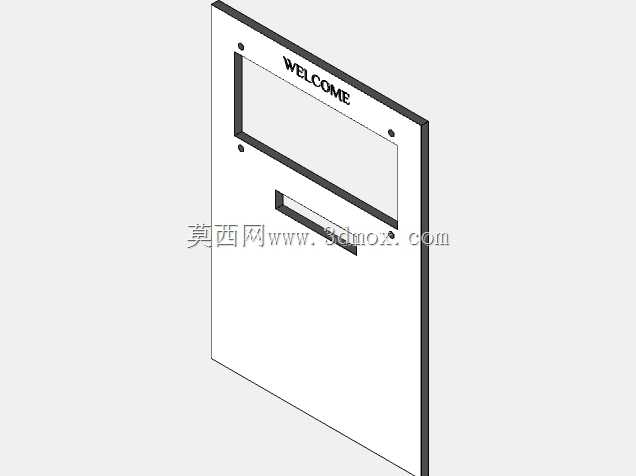

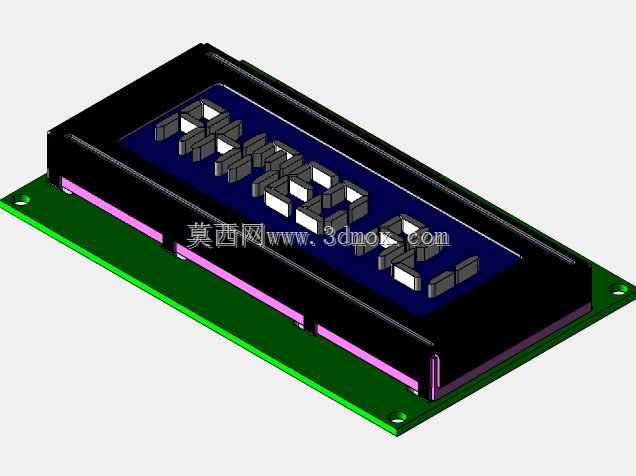

　　从实际安装边界来看，这款支架采用一体化板式承载结构，整体适配厚度15-20mm的设备前面板安装，支架本体采用层压木质基材加工，也可根据使用场景替换为ABS工程塑料或铝合金材质，整体外轮廓尺寸控制在180mm宽、260mm高的范围内，不会占用过多面板空间，完全适配小型壁挂式终端、桌面式实训装置的面板布局需求。支架上部预留标准1602字符型LCD屏的安装槽位，槽位四周设置4个M3规格的铜柱安装位，屏幕装入后可通过螺丝从背面锁紧，屏幕正面与支架表面的落差控制在0.5mm以内，避免屏幕边缘积灰也能防止外力磕碰直接损伤屏幕表面。屏幕下方预留了10mm宽的横向开槽，可根据需求加装IC卡读卡模块、条码扫描窗或者状态指示灯条，不用额外在面板上二次开孔。

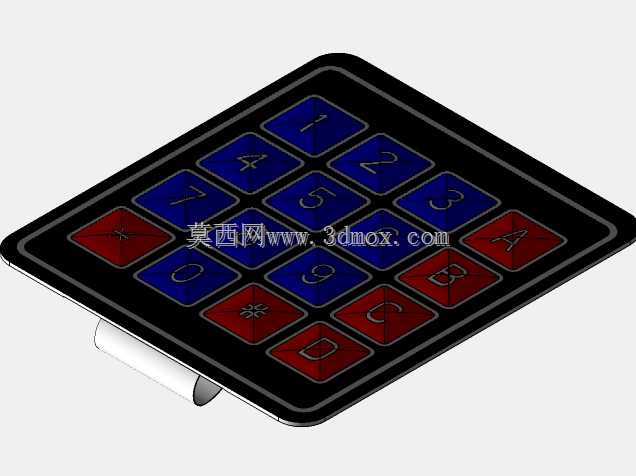

　　支架下部是4x4矩阵键盘的专属安装位，安装位的内框尺寸完全匹配市面上通用的16键薄膜矩阵键盘，键盘嵌入后四周的止口边宽度为3mm，刚好压住键盘的边缘固定胶层，不需要额外打胶就能固定键盘位置，键盘背面预留2mm的走线空间，可直接将键盘排线顺着支架内侧的走线槽引到设备内部，避免排线外露被拉扯损坏。支架与设备前面板的固定采用四角沉头螺丝固定的方式，四个安装孔位分别设置在支架四个角，距离边缘15mm的位置，安装时从设备内部向外锁螺丝，支架正面看不到固定件，整体外观更整洁。

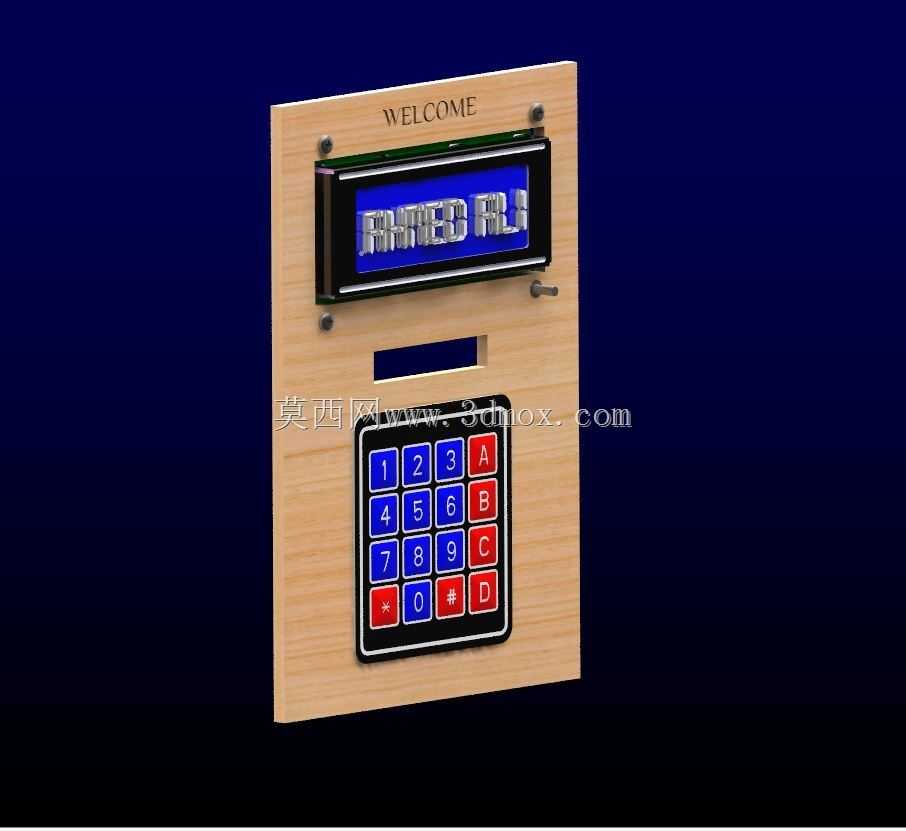

　　设计思路上没有采用复杂的曲面或者多余的装饰结构，整体以平直的矩形轮廓为主，仅在屏幕和键盘的安装位做了下沉式止口设计，既保证了安装精度，也降低了加工难度，不管是采用数控铣削加工木质原型，还是开模注塑批量生产，都能快速实现。支架表面可根据设备整体配色做覆膜或者喷漆处理，屏幕上方预留的平面区域可丝印设备名称、操作提示等标识，比如示例里的WELCOME标识就可以直接丝印在该区域，不用额外粘贴铭牌。

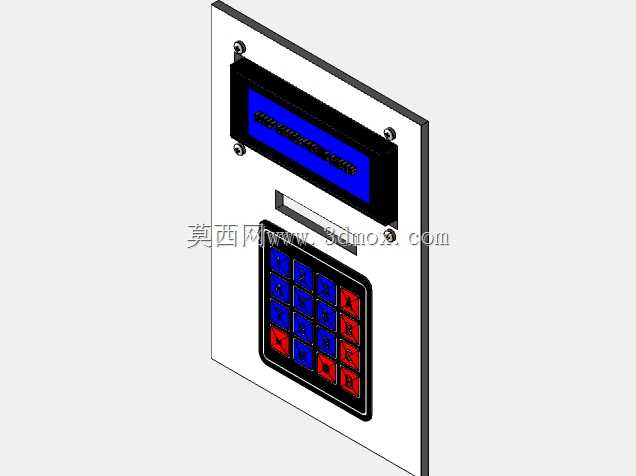

　　从功能特性来看，这款支架最核心的作用就是将显示与输入两个交互部件整合为一个独立的预装模块，装配时可以先把屏幕、键盘、配套的读卡模块都预装在支架上，完成排线连接和功能测试后，再整体装入设备前面板，大幅减少总装环节的装配工时，也能避免单独安装部件时的对位偏差。在实际使用场景中，这类集成支架可用于小型自助寄存柜的操作面板、实验室小型检测设备的人机交互端、机电一体化实训装置的操作模块、嵌入式门禁终端的输入显示单元，甚至可以用于DIY电子项目的外壳面板制作，适配场景非常灵活。

　　安装时需要注意，支架与前面板之间可加装1mm厚的EVA泡棉胶条，既可以填充缝隙防止灰尘进入设备内部，也能起到一定的减震作用，避免设备运行时的振动传递到屏幕和键盘导致接触不良。屏幕安装位的深度是根据常规1602LCD屏加背光板的总厚度设计的，若使用厚度更大的彩色OLED屏，可适当调整下沉槽的深度，不需要改动支架的外轮廓和安装孔位，兼容性较强。键盘安装位的止口高度为1.2mm，刚好适配厚度1mm的薄膜键盘，若使用金属按键的工业键盘，可将止口高度调整到3mm，同样不需要改动整体安装尺寸。

　　很多设计人员在做这类交互面板时，往往会把屏幕和键盘分开设计安装，不仅增加了面板开孔的数量，也提高了装配时的对位难度，一旦其中一个部件损坏，维修时需要拆开整个面板才能更换，而采用这种集成支架的设计，维修时只需要将整个支架从面板上拆下，就能单独更换屏幕或者键盘，维护效率提升明显。另外，一体化的结构也能保证屏幕和键盘的相对位置始终保持一致，不会因为长期按压键盘导致键盘移位，或者屏幕受外力按压出现倾斜的问题，长期使用的稳定性更好。

　　在走线设计上，支架内侧的走线槽深度为3mm，宽度为5mm，可同时容纳屏幕排线、键盘排线以及读卡模块的信号线，所有排线都可以顺着走线槽引到支架下方的出线口，统一接入设备内部的控制主板，避免内部走线杂乱，也能防止排线被其他部件挤压损坏。支架的边缘都做了R2的圆角处理，避免装配时划伤操作人员的手，也不会割伤排线的绝缘层，细节处理符合电气设备的安全设计要求。
