家用手持电吹风曲面结构三维设计

　　这款手持电吹风的三维结构设计，核心围绕日常家居干发、美发造型的实际使用场景展开，在结构排布上充分考虑单手握持的操作舒适度，整机采用风筒与手柄一体化的流线型布局，风筒主体为圆润的锥台过渡结构，进风端与出风端做了平滑的曲面收窄处理，既能够优化内部风道的气流走向，减少风阻带来的噪音与能耗损失，也能避免尖锐棱角带来的使用磕碰风险。手柄部分采用符合人体工学的微弧曲面设计，握持区域的截面做了贴合指腹的弧度处理，控制按键设置在手柄拇指自然落位的区域，操作时无需大幅度调整手部姿态即可完成档位切换，按键周边做了下沉式的台阶结构，可避免日常放置时的误触问题。风筒与手柄的衔接位置采用大圆角过渡曲面，既能够强化整体外观的流畅感，

　　也能在结构内部预留足够的走线空间，方便内部发热组件、电机与控制线路的排布安装，衔接处的壁厚做了均匀化处理，避免注塑生产时出现缩痕、应力集中等缺陷。出风端配置了可拆卸的集风嘴结构，集风嘴与风筒的配合采用卡扣式连接，配合面做了定位止口设计，安装后无松动晃动问题，可将出风气流集中导向指定区域，满足局部造型吹干的使用需求；进风端的后盖采用细密的格栅结构，格栅间隙控制在安全范围内，既能够保证进风流量充足，也可避免头发卷入内部风轮的安全隐患。整机的外形尺寸充分考虑日常收纳需求，风筒长度与手柄长度的比例适配常规家用置物架、抽屉的存放空间，底部电源线出线位置做了防弯折的护套结构，可减少长期使用时线材弯折断裂的风险。内部结构设计上，

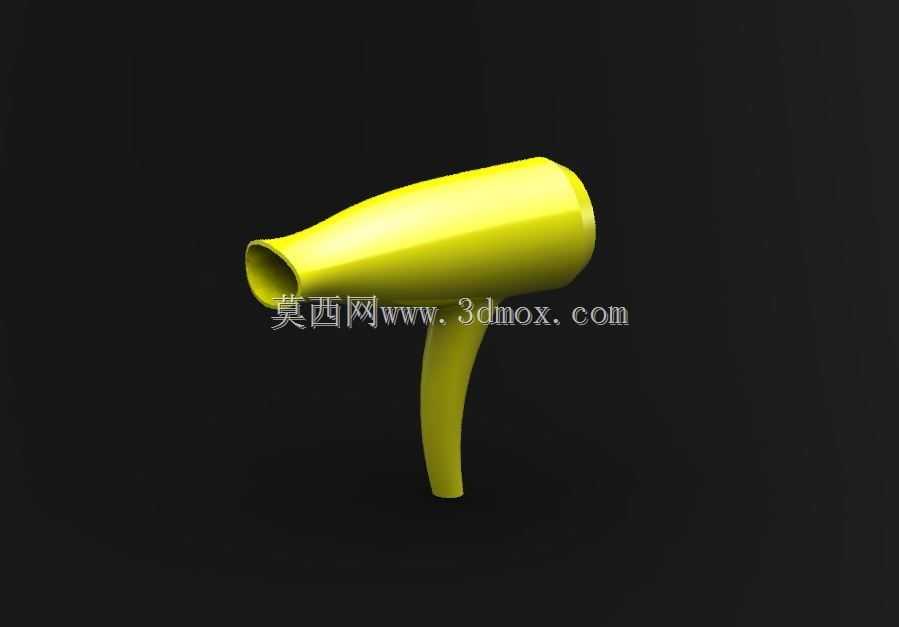

　　发热组件的安装位预留了足够的隔热间隙，与外壳内壁之间设置有隔热层的安装空间，避免外壳温度过高带来的使用烫伤风险，电机安装位设置有减震胶圈的卡槽，可降低电机运转时的震动传递，提升使用时的握持稳定性。曲面建模过程中重点处理了各曲面之间的G2连续过渡，保证外观面无明显的棱线转折，分模线设置在外观面的视觉盲区位置，尽可能降低对外观整体性的影响，各零部件的安装配合均预留了合理的公差间隙，满足批量注塑生产的装配要求。
