嵌入式方形钣金通风口结构设计方案

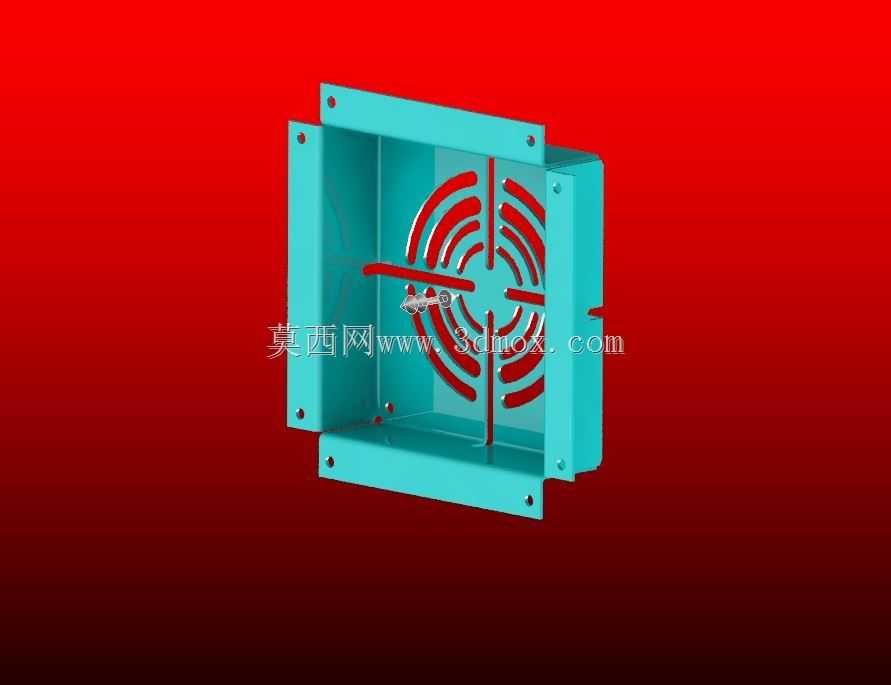

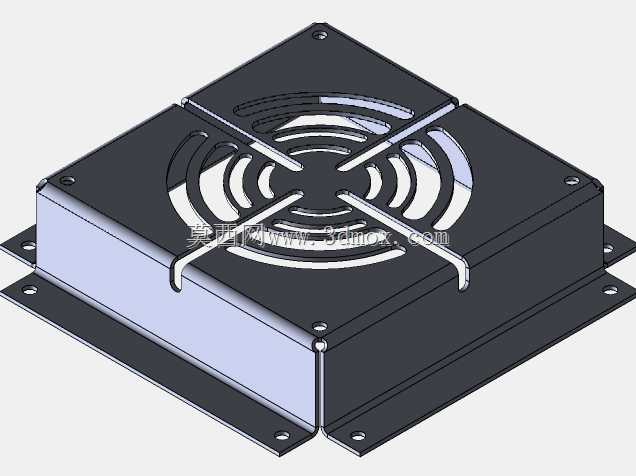

　　这款嵌入式方形钣金通风口，主要适配各类电控柜体、设备机箱、工业通风管道的侧装通风需求，在车间电控柜、户外设备防护舱、暖通送风支管末端等场景中，既承担气流导通的核心作用，也能通过自身钣金结构阻挡大体积异物进入设备内部，避免杂物堆积影响内部元器件散热或管路送风效率。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，外围的方形安装法兰边预留了对称布置的安装孔位，安装时可直接通过螺栓或拉铆钉固定在柜体开孔的外侧贴合面，法兰边与主体腔体的折弯圆角做了小半径处理，既保证折弯成型时板材不会出现应力开裂，也能让安装面与柜体壁面贴合更紧密，减少缝隙漏风或杂物侵入的可能。主体腔体为内凹式方形结构，深度方向的尺寸刚好适配常规1.2-2.

　　0mm厚度的柜体板材安装需求，安装后不会在柜体内部突出过多结构，避免干涉柜内元器件排布或管路走向。正面的导流格栅采用放射状对称排布的条形通风槽，槽缝宽度经过尺寸校核，既保证足够的通风通流面积，满足设备散热或送风的风量要求，也能控制缝隙尺寸避免手指或大尺寸异物误入，格栅的条形凸起结构同时起到加强筋作用，提升整个通风口正面的抗形变能力，避免运输或安装过程中受外力挤压出现凹陷变形。设计过程中充分考虑钣金加工的工艺可行性，所有折弯边都预留了合理的工艺缺口，避免折弯时出现板材拉扯变形，通风槽的排布完全适配常规激光切割或数控冲床的加工路径，不需要额外定制特殊刀具就能完成批量加工，法兰边的安装孔位采用对称等距设计，安装时不需要区分方向，

　　降低现场安装的对位难度。从安装边界来看，这款通风口适配的柜体开孔为标准方形尺寸，法兰边的外轮廓尺寸比开孔尺寸单边宽出15mm，保证安装后能完全覆盖开孔边缘的毛刺或不平整切面，不需要额外做开孔边缘的密封处理就能实现较好的贴合效果，整体板材厚度选用常规冷轧钣金规格，兼顾结构强度与材料成本，表面可根据使用场景做喷塑、镀锌等不同表面处理，适配室内、户外等不同工况的防腐蚀、防锈需求。在实际设备配套中，这类通风口常和散热风扇配合使用，作为设备散热风道的进出风端结构，放射状的格栅导流结构能对进出气流起到一定的整流作用，减少气流直吹带来的风噪，同时对称的外观结构也能提升设备外表面的视觉规整度，不会因为加装通风构件破坏设备整体的外观协调性。
