CA6140车床辐条式轮盘板材实体结构

　　这款辐条式轮盘结构，是CA6140车床传动系统里的典型板材成型零件，日常在车床主轴箱、进给箱的传动链路里承担扭矩传递、转速切换的配套作用，不少车间做老旧CA6140设备维保、备件替换的时候，经常会碰到这类轮盘的磨损修复或者重新加工需求，尤其是早年生产的车床，轮盘辐条根部因为长期交变载荷容易出现微裂纹，原厂备件采购周期长的时候，车间里的技术人员就会通过三维测绘建模的方式自制替换件。

　　从实际使用场景来看，这类轮盘一般安装在车床箱体内的传动轴上，和滑移齿轮、啮合套配合工作，外圆面需要和箱体内的定位挡圈、轴承内圈做轴向贴合，所以建模的时候首先要卡准安装边界：轮盘的中心孔是和传动轴做过渡配合的基准，孔径公差要控制在IT7级，中心孔两端要做1×45度的倒角，方便压装的时候不会刮伤轴颈表面，也能去除加工毛刺。轮盘的外圆厚度方向要和箱体内的轴向间隙匹配，一般预留0.1到0.2毫米的窜动间隙，避免工作的时候因为热胀出现卡滞。

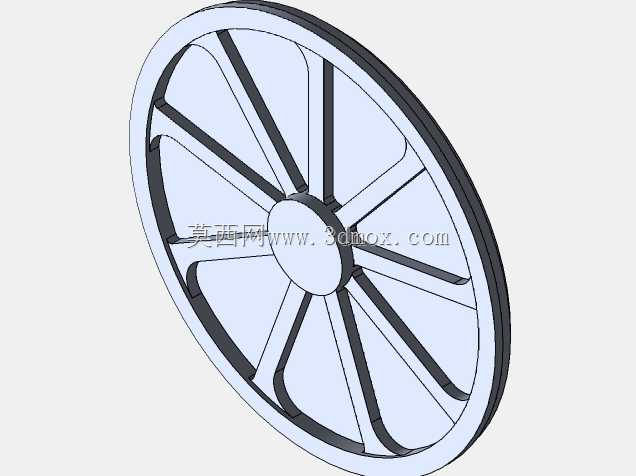

　　设计思路上没有采用整体实心轮盘的结构，而是用了八根对称分布的辐条连接中心轮毂和外圈轮缘，这种结构一方面是用板材冲压或者铣削加工的时候能大幅降低材料消耗，同尺寸下比实心轮盘减重40%左右，另一方面辐条之间的镂空区域能给箱体内的润滑油留出流动通道，齿轮啮合飞溅起来的润滑油可以穿过镂空区域流到下方的轴承位置，改善整个传动箱内部的润滑循环，不会出现局部积油或者润滑不到位的情况。辐条的截面做了等强度的变厚度处理，靠近轮毂的位置厚度稍大，往轮缘方向逐渐收薄，根部做了R3的圆角过渡，避免应力集中，这也是实际加工里最容易出问题的位置，如果直角过渡的话，车床长期满负荷走刀切削的时候，扭矩冲击很容易让辐条根部出现断裂。

　　建模过程里要注意板材成型的工艺特性，整个零件是用等厚板材加工而成，所有结构的厚度方向尺寸保持一致，没有额外的堆焊或者拼接结构，适合用数控铣床一次装夹完成轮廓加工，或者批量生产的时候用冲压模具落料成型，加工完成后只需要做表面去毛刺、发黑防锈处理就可以直接装配，不需要额外的表面淬火处理，因为这个轮盘本身不参与齿轮啮合，只做扭矩传递和轴向定位，硬度要求在HB180到HB220之间就完全满足使用需求。

　　实际装配的时候，轮盘的端面跳动要控制在0.03毫米以内，不然会导致和它配合的滑移齿轮挂挡的时候出现卡滞，挂挡不到位的情况，所以建模的时候轮毂的两个端面要设置成和中心孔垂直的基准面，加工的时候一次装夹车削完成两个端面和中心孔，保证形位公差。辐条的对称度公差要控制在0.05毫米以内，不然轮盘高速旋转的时候会出现动不平衡，导致车床主轴箱出现振动，影响加工工件的表面粗糙度，严重的时候还会导致轴承过早磨损。

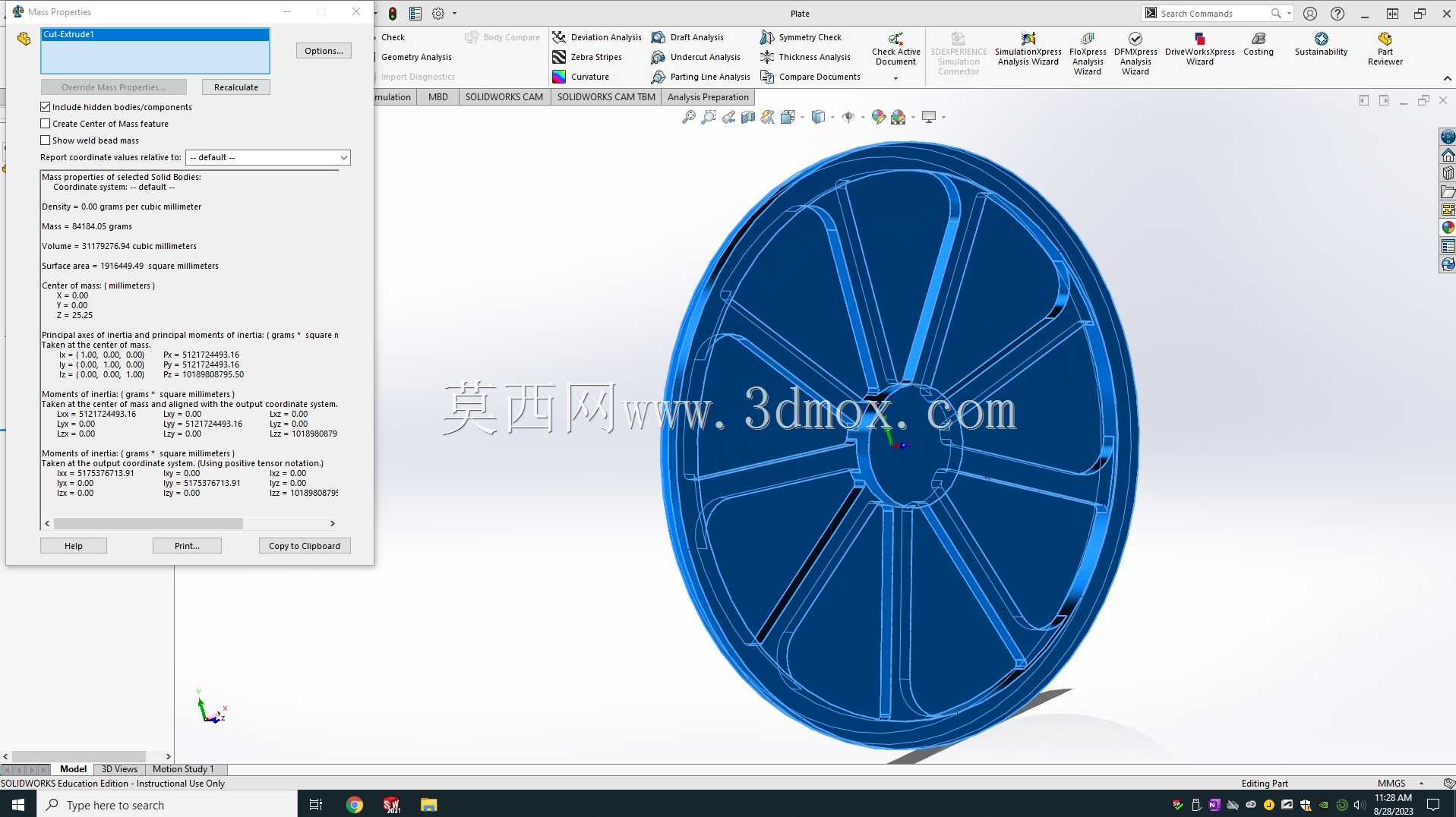

　　不少刚接触SolidWorks建模的练习者，做这类零件的时候容易忽略工艺圆角的设置，直接把辐条和轮毂、轮缘的连接位置做成直角，看起来建模速度快，但是实际加工出来的零件根本没法用，应力集中的问题会让零件使用寿命大幅缩短，还有的练习者会把辐条的数量做的随意增减，实际上八根对称辐条的分布是经过动平衡计算的，既保证了结构强度，又不会因为辐条太密增加不必要的重量，也不会因为辐条太疏导致轮缘的刚度不足，出现外圆变形的情况。

　　在CA6140车床的日常维保中，这类轮盘的磨损一般出现在中心孔和轴配合的位置，还有轮缘和挡圈贴合的端面，当中心孔的配合间隙超过0.1毫米的时候，就需要更换新的轮盘，不然会导致传动异响，挂挡不准。通过三维建模还原这个零件的时候，要把所有的工艺细节都还原到位，包括倒角、圆角、厚度尺寸，不能只做外观相似的模型，要保证模型导出工程图之后可以直接用于生产加工，这也是做机械三维建模最核心的要求，模型不是用来做外观展示的，是要能落地到实际生产里，指导零件加工和装配的。
