CA6140车床轴数控光驱进给承载结构

　　在普通车床CA6140的数控化改造场景中，这类轴控光盘承载结构属于进给系统的辅助承载组件，主要承担光驱式位置反馈模块的安装定位、进给轴运动过程中的走线防护以及小行程滑动导向的功能，区别于常规车床的钢质拖板结构，该组件采用薄板冲压与嵌装组合的结构形式，适配改造场景中对原有安装空间不做大范围切削改动的需求。从实际安装边界来看，该结构整体外轮廓匹配CA6140车床溜板箱侧面的预留安装空位，四个角位的U型安装槽对应原有设备的M6固定螺纹孔位，安装时无需重新钻孔攻丝，直接利用原有螺栓点位即可完成固定，整体安装突出量控制在22mm以内，不会与车床的横向进给手轮、防护罩等原有部件产生运动干涉。结构的主体框架采用1.5mm厚的冷轧钢板冲压成型，

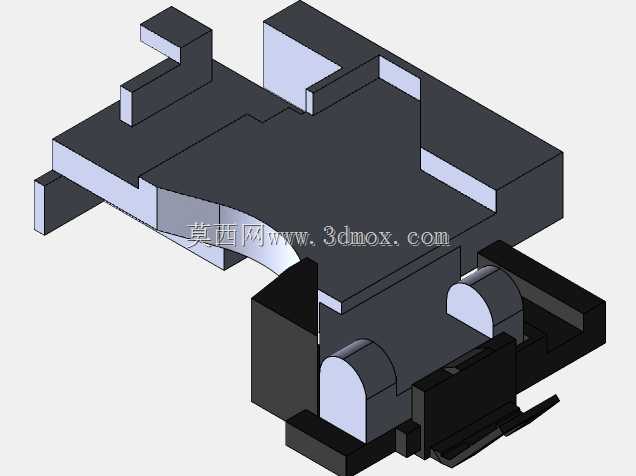

　　框架两侧设计有平行的导向槽，槽内嵌装直径3mm的冷拉光轴作为滑动导轨，滑动座与光轴之间采用聚四氟乙烯轴套配合，滑动阻力小且无需频繁加注润滑脂，适配车间内多粉尘的加工环境，避免金属导轨容易积屑卡滞的问题。框架中部的镂空区域一方面是为了避让位置反馈模块的读头安装位，另一方面可以减轻整体结构重量，降低溜板箱移动时的附加惯量，保证进给运动的响应速度。滑动座上设计有两个对称的弹性卡爪，用于卡装光盘式位置编码盘的承载托盘，卡爪的卡合量为1.2mm，拆装时只需轻压卡爪即可完成托盘的更换，无需额外工具，方便后期维护时更换编码盘组件。框架两端设计有橡胶缓冲垫，当滑动座移动到行程端点时，缓冲垫可以吸收冲击能量，避免硬碰撞导致的编码盘偏移或者光轴变形，

　　缓冲垫的邵氏硬度为60HA，既能有效缓冲又不会产生过大的反弹力影响定位精度。从设计思路上，该结构没有采用传统机床部件的厚重铸钢设计，而是充分利用冲压件的成型效率高、一致性好的特点，所有折弯角度均控制在90度±0.1度，保证安装后导向光轴的平行度误差不超过0.02mm/100mm，满足位置反馈模块对安装基准的精度要求。在实际应用中，该结构安装完成后，配合对应的光电读头，可以实现进给轴0.01mm的位置反馈精度，适配CA6140车床数控改造后进行端面、外圆的半精加工作业，相比传统的光栅尺安装方案，该结构的成本仅为光栅尺方案的三分之一，且抗振动性能更好，适合车间内有断续切削冲击的加工场景。结构上的走线槽设计在框架的侧边，

　　槽内预留有3mm的走线空间，可以容纳反馈模块的四根信号线，走线槽边缘设计有翻边，避免划伤线缆绝缘层，同时槽位上设计有两个扎带固定孔，安装时可以用尼龙扎带将线缆固定，避免进给运动过程中线缆被拉扯断裂。需要注意的是，该结构的安装面平面度要求为0.05mm，安装前需要清理车床溜板箱对应安装面的漆瘤、铁屑等凸起物，避免安装后框架产生变形导致导向卡滞，固定螺栓的拧紧力矩控制在8N·m即可，过大的拧紧力矩会导致薄板框架产生翘曲，影响滑动顺畅度。在日常维护中，只需每三个月向光轴表面涂抹少量锂基脂即可，无需拆解维护，聚四氟乙烯轴套的正常使用寿命可达3年以上，完全满足普通车床改造后的使用周期要求。
