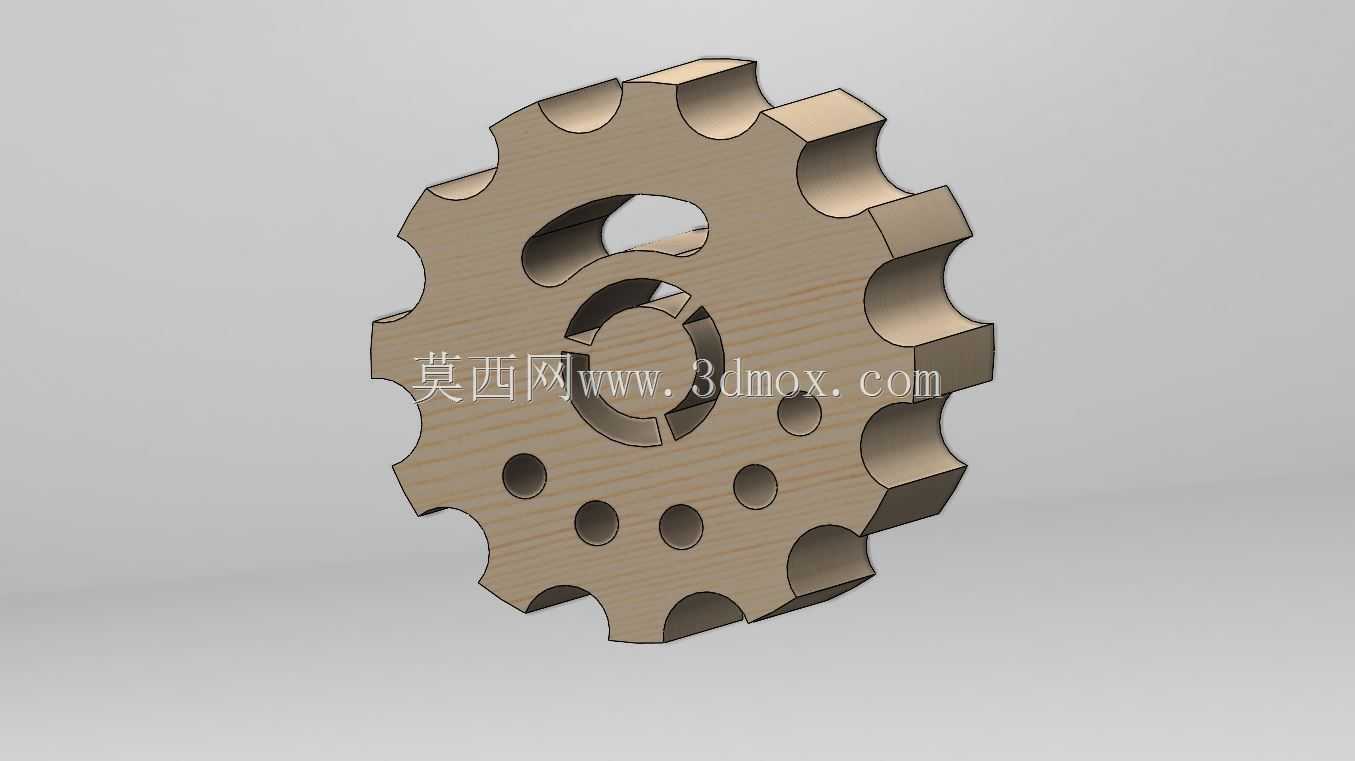

CA6140机床排挡用圆柱齿轮结构设计

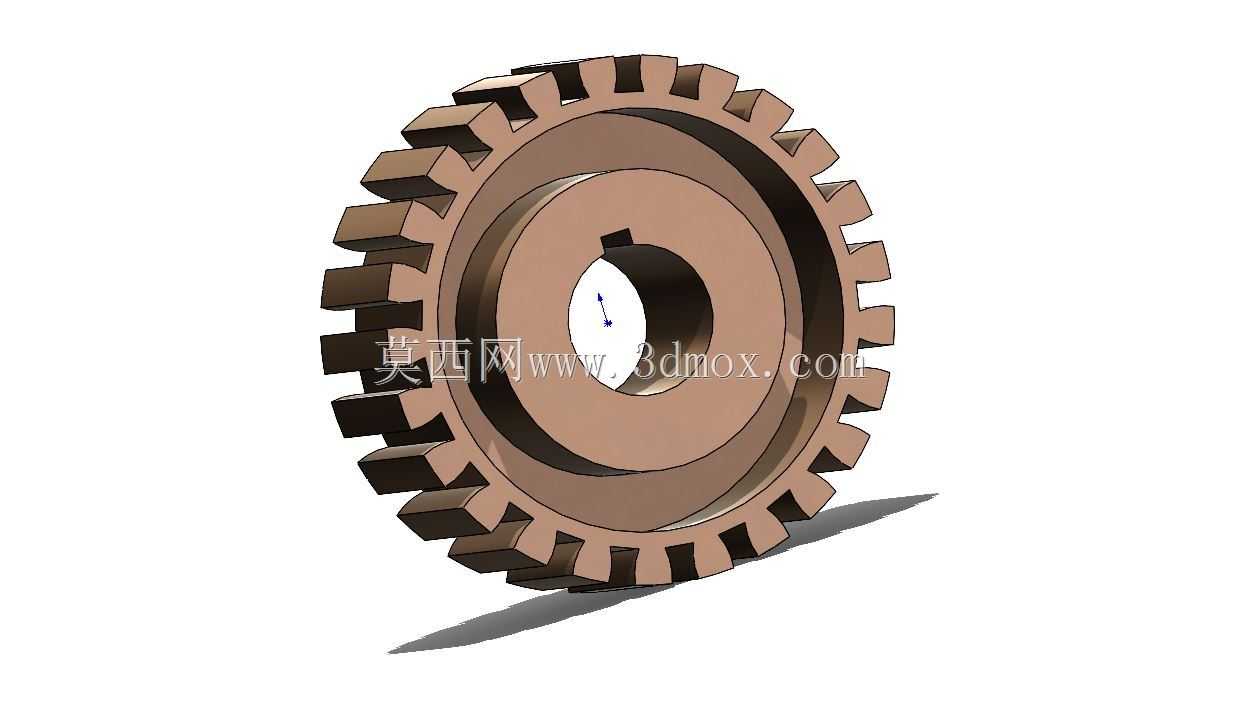

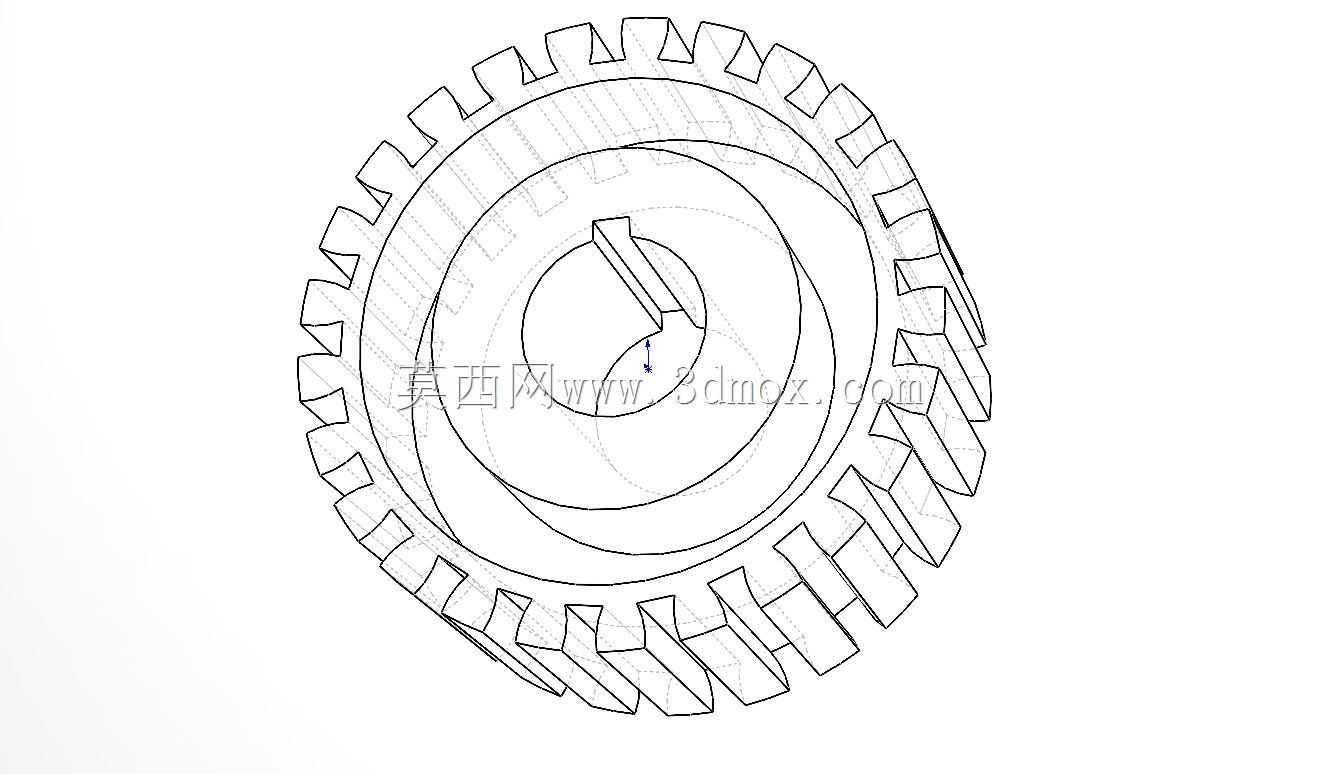

　　在普通卧式车床的主轴箱传动链路里，排挡齿轮是承担变速扭矩传递、切换不同主轴转速档位的核心执行零件，本次设计的齿轮件适配CA6140系列普通车床的主轴箱排挡工位，直接参与床头箱内的滑移齿轮变速组工作，和相邻的固定齿轮、滑移齿块完成啮合脱开动作，实现不同传动比的切换，覆盖车床车削外圆、端面、螺纹、内孔等不同工序对应的转速输出需求。从实际工况出发，该齿轮在工作过程中需要承受主轴电机传递过来的恒定扭矩，换挡过程中会存在短暂的齿端滑擦接触，因此齿部的结构设计首先考虑了啮合的平顺性，齿端做了小尺寸的倒角引导结构，避免换挡打齿的问题，同时齿宽参数匹配相邻啮合齿轮的齿宽，保证全齿宽接触承载，减少偏载带来的齿面磨损。齿轮的内孔采用带键槽的通孔设计，

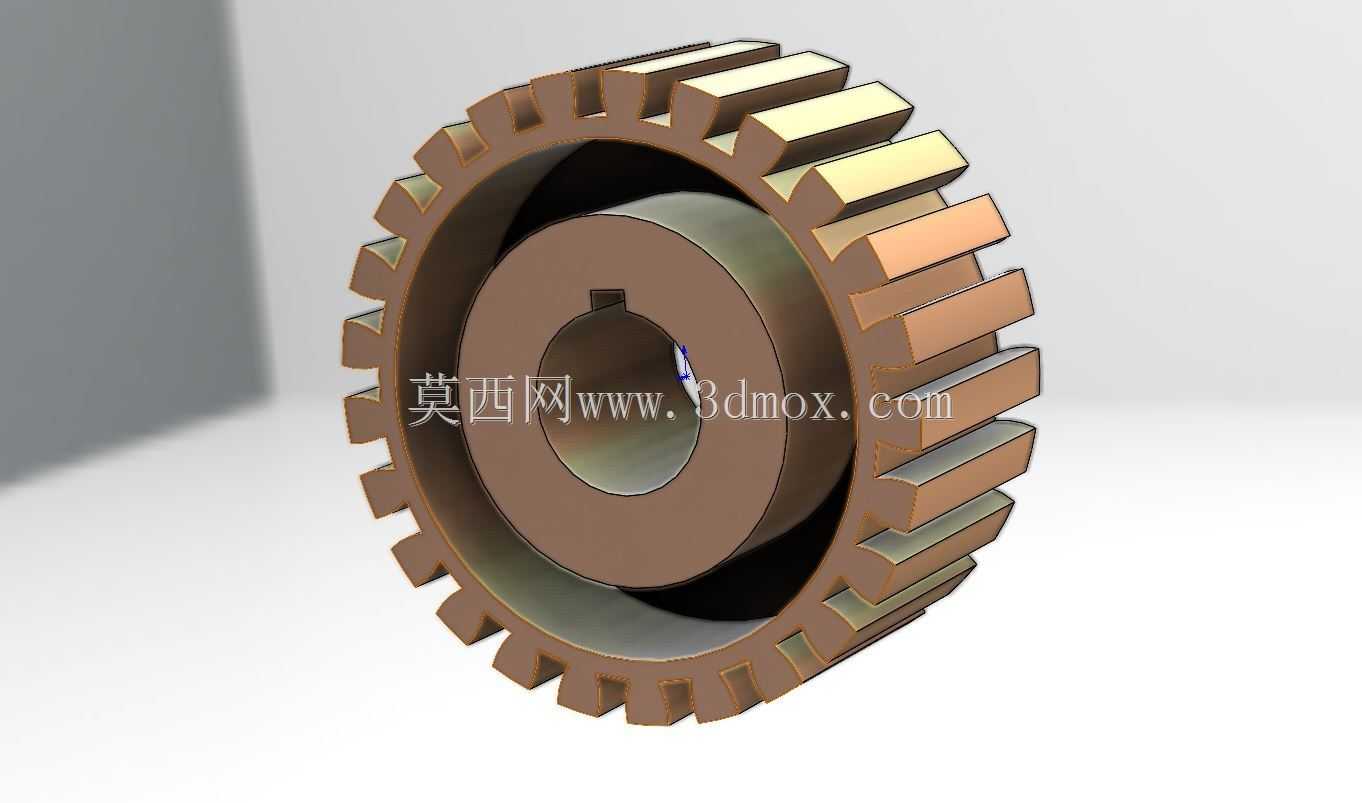

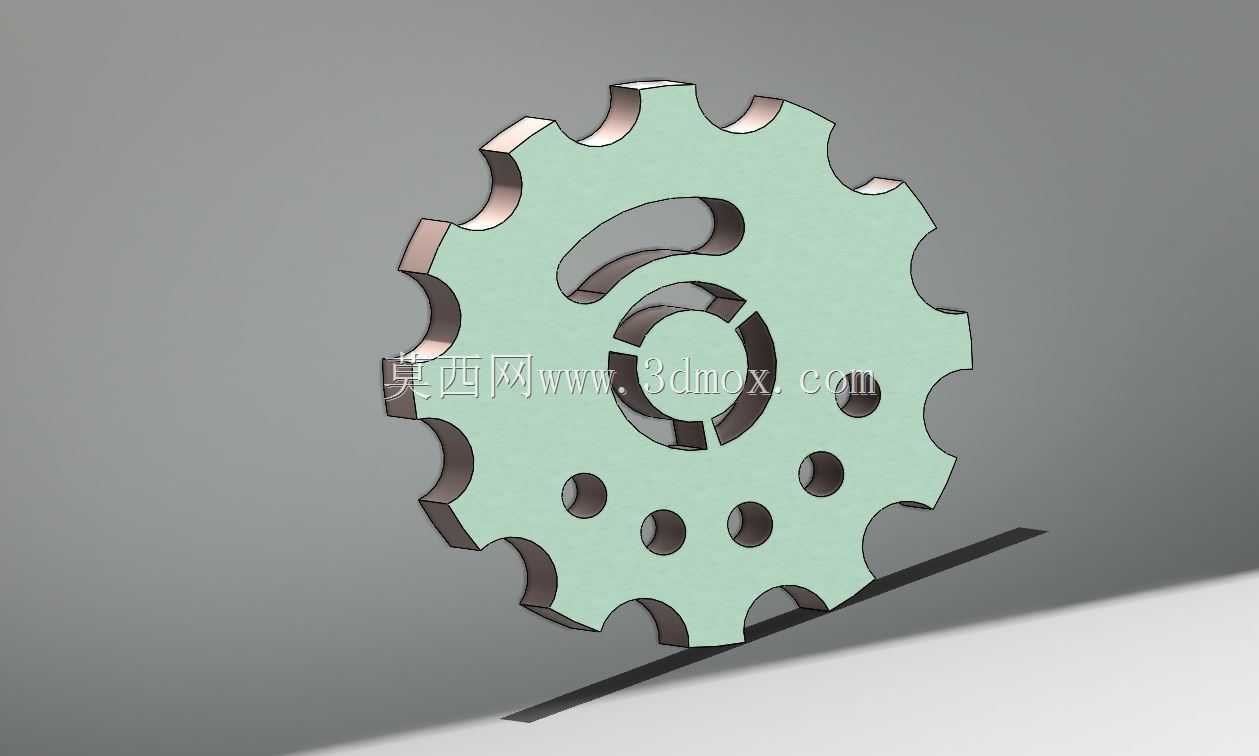

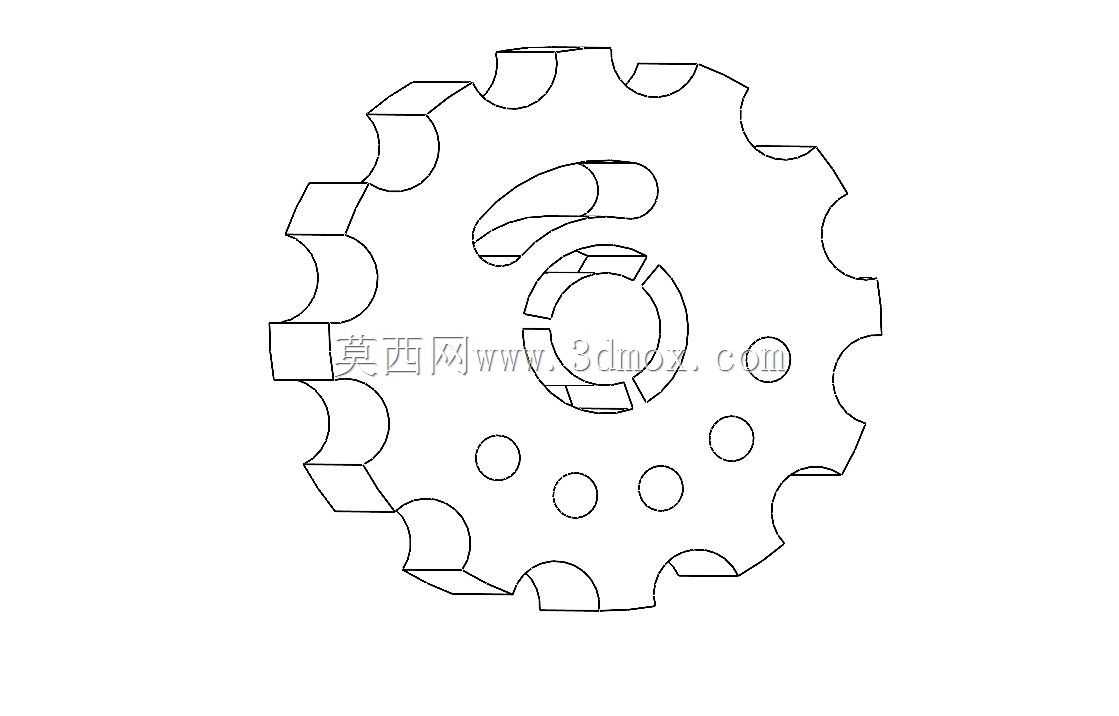

　　和排挡轴采用间隙配合，保证齿轮在轴上滑移换挡时动作顺畅无卡滞，键槽的尺寸公差按照GB/T 1095的标准选取，能够传递额定工况下的扭矩，避免键连接失效。齿轮的轮毂部分做了阶梯式的结构设计，靠近齿圈的一侧轮毂直径略大，既保证了齿轮整体的结构刚度，减少受力后的形变，也为拨叉的安装预留了足够的卡位空间，拨叉卡入轮毂外侧的环槽位置时，不会和齿圈、轴上的其他零件产生运动干涉。齿圈和轮毂之间采用辐板式连接，在保证整体结构强度的前提下，尽可能减少零件的整体重量，降低滑移换挡时的操作阻力，同时辐板上的减重结构也能减少零件转动过程中的惯量，让主轴启停、变速的响应更迅速。从安装边界来看，该齿轮的齿顶圆直径、

　　齿根圆直径都严格匹配CA6140主轴箱内的相邻零件安装间距，装配后齿顶和箱体内壁之间保留足够的安全间隙，不会和箱体内的润滑油路、其他轴系零件产生刮碰，齿轮的轴向滑移行程也严格对应三个常用档位的啮合位置，拨叉推动齿轮移动到对应位置时，齿轮和对应档位的固定齿轮能够达到设计要求的啮合长度，不会出现啮合长度不足导致的齿部应力集中问题。在实际的车床运维场景中，这类排挡齿轮属于易损耗的传动备件，长期使用后齿面会出现磨损、点蚀的问题，严重时会出现换挡卡滞、传动异响、车削振纹等故障，因此该结构在设计时也考虑了备件替换的通用性，安装尺寸和原厂CA6140的对应排挡齿轮完全互换，不需要对主轴箱、排挡轴、拨叉等周边零件做二次修改就能直接装配使用。

　　齿部的参数按照标准渐开线圆柱齿轮设计，模数、压力角、齿数都匹配原机床的传动比设计，装配后不会改变原机床的各档位转速参数，保证原有的车削工艺参数范围不受影响。齿轮的材料选型参考机床齿轮的常规用材，采用中碳结构钢，齿部做表面淬火处理，保证齿面有足够的硬度抵抗磨损，芯部保留足够的韧性承受冲击载荷，能够应对车床重载切削、频繁换挡的实际使用工况。在建模过程中，对齿廓的渐开线曲线做了精准的拟合，还原了实际加工后的齿形精度，键槽、轮毂环槽、齿端倒角等细节结构都做了完整的还原，能够直接用于备件加工的工艺参考、机床维修的装配模拟，也可以作为机床传动机构教学的演示模型，帮助相关从业者理解普通车床主轴箱的变速传动逻辑、排挡齿轮的工作原理和装配关系。
