IP64防护双极步进电机结构设计

　　在潮湿、多切削液喷淋或是存在润滑油雾弥散的工业加工场景里，常规开式步进电机的定子绕组很容易因为液滴侵入、油污附着出现绝缘性能下降，甚至绕组短路的故障，直接导致设备进给失步、定位精度偏移，严重时还会触发生产线的非计划停机。这款带IP64防护等级的双极步进电机，正是针对这类严苛工况做的定向结构优化，从外壳密封、法兰配合到轴伸防护都做了针对性设计，能够在水、冷却剂、油脂飞溅的环境下长期稳定运行，适配机床加工、户外小型传动设备、食品加工喷淋工位这类常规步进电机无法胜任的使用场景。

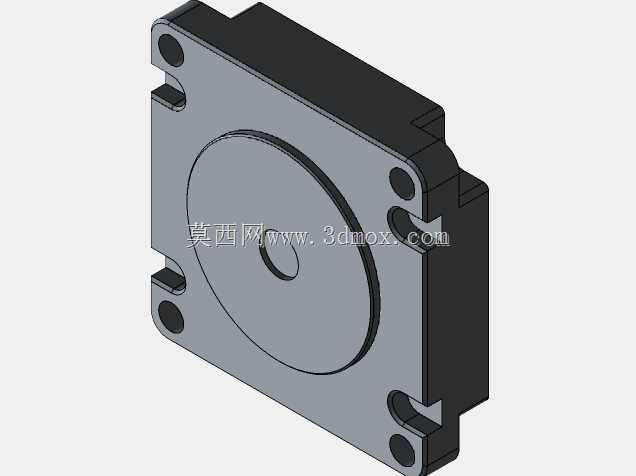

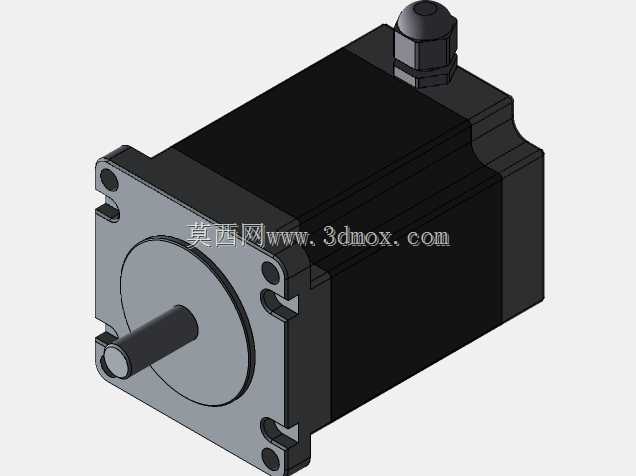

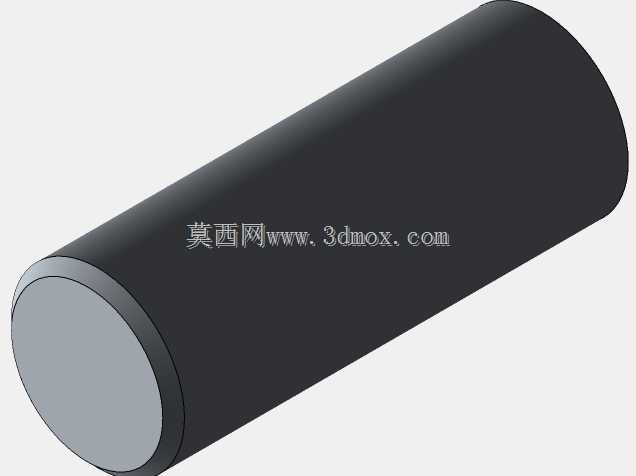

　　从安装适配性来看，这款电机采用行业通用的NEMA23标准法兰安装界面，法兰安装边的外径为57mm，安装孔的孔位、孔距完全遵循NEMA23的通用规范，设备端不需要做额外的安装板改型，就能直接替换同规格的普通开式步进电机，大幅降低老设备防护升级的改造成本。电机本体的轴向总长度为76mm，在同扭矩等级的防护型步进电机里属于紧凑尺寸，不会因为加装防护结构额外占用过多的安装空间，对于安装腔空间局促的小型自动化设备、机床辅助进给轴来说，这个尺寸边界能够很好适配现有设备的布局，不会和周边的走线槽、拖链、防护钣金产生结构干涉。轴伸部分的直径为8mm，采用常规的D型轴切边结构，配套的同步轮、联轴器、齿轮这类传动件不需要做定制加工，直接选用标准孔径的传动配件即可完成装配，轴伸位置搭配了耐油耐磨的旋转密封圈，能够阻挡沿着轴表面渗入电机内部的液滴与油污，同时不会因为密封圈的摩擦阻力额外消耗过多的电机输出扭矩。

　　性能参数的匹配上，这款电机的额定相电流为3.0A，保持扭矩能够达到18.5kg·cm，足够驱动中小型的滑台进给、物料输送、阀门调节这类常见的工业负载，不会因为防护结构的添加导致扭矩输出不足。步距角为常规的1.8°，也就是整步运行状态下一圈为200步，搭配市面上通用的两相步进驱动器就能实现细分驱动，满足不同场景下的低速平稳性与定位精度要求，两相双极的绕组设计，相比同尺寸的四相单极电机能够输出更大的低速扭矩，动态响应特性也更优，适合需要频繁启停、正反转切换的传动工位。

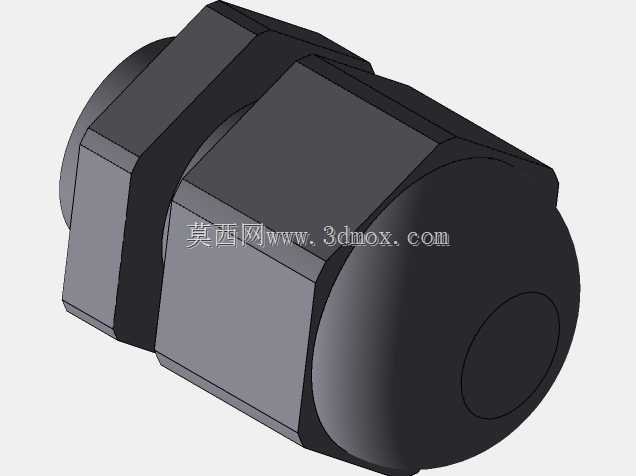

　　结构设计的细节上，电机的外壳采用一体拉伸的圆柱型壳体，端盖和壳体的配合面采用止口定位加密封胶圈的压合结构，所有的连接缝隙都做了密封处理，避免液滴从壳体拼接位置渗入内部。定子绕组做了额外的绝缘浸漆处理，即便有少量的水汽透过密封薄弱点进入壳体内部，也不会造成绕组的绝缘击穿。出线位置采用防水密封接头，线缆和接头的结合处做了硫化密封处理，能够承受一定方向的水淋而不会出现渗水问题，完全符合IP64防护等级的验证要求，即便是从任意方向对着电机飞溅冷却水、切削液或是润滑油，都不会影响电机的正常运行。

　　在实际选型应用中，这类防护型步进电机不需要额外加装电机防护套、防水罩这类外置防护结构，既减少了设备设计阶段的防护结构设计工作量，也避免了外置防护套导致的电机散热不畅问题，一体的密封外壳本身就具备足够的散热能力，能够在额定负载下长期连续运行不会出现过热退磁的问题。对于机床的冷却喷淋区周边轴、户外的小型自动化传动装置、存在油污飞溅的装配工位来说，这款电机的防护能力与安装尺寸都能很好匹配使用需求，不需要对现有设备的安装结构做大幅改动就能完成升级替换，有效降低恶劣工况下的电机故障概率，减少设备运维的更换成本与停机损失。
