Flipsky无刷防水电机结构设计方案

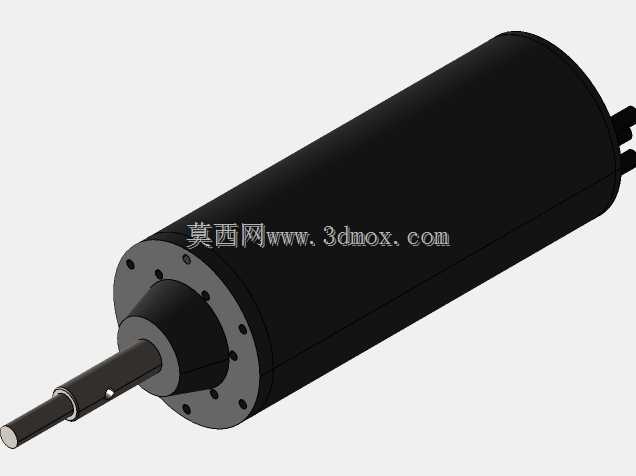

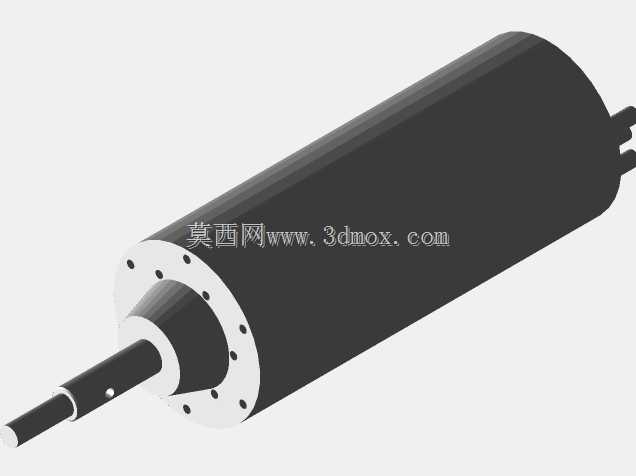

　　这款外转子无刷电机的建模工作，核心围绕小型动力驱动场景的安装适配需求展开，日常接触的电动滑板、小型水下推进装置、便携巡检机器人动力单元等场景，都能见到同规格电机的应用，这类动力部件的核心诉求是在紧凑的筒状外形内，输出足够的持续扭矩，同时兼顾不同工况下的防护能力。建模过程中优先还原了电机的整体装配边界，主体筒身采用等径圆柱结构，输出轴从前端端盖中心伸出，端盖周向均匀布置安装孔位，匹配常规的法兰安装需求，前端轴段做了阶梯变径处理，靠近端盖的轴肩位置可作为传动件安装的轴向定位基准，避免带轮、桨叶等外接部件装配时出现轴向窜动。从结构细节来看，前端端盖与主体筒身的配合面做了贴合止口设计，建模时预留了密封件的安装槽位，

　　对应IP等级防护的结构需求，后端出线位置同样做了密封结构的还原，避免户外淋水、短时水下作业时水汽进入电机内部造成绕组损坏。轴端的连接结构做了差异化设计，前端适配M4规格的螺纹孔，可用于外接传动部件的轴向锁紧，后端对应M5规格的螺纹孔，用于后端盖、编码器安装座或者尾撑结构的固定，两个位置的螺纹深度都按照常规螺纹啮合长度要求做了还原，保证连接强度满足额定扭矩输出下的载荷要求。建模时没有过度追求内部绕组、磁钢的精细化还原，而是把建模重心放在了外部安装接口的尺寸匹配上，毕竟这类电机在设备选型阶段，结构工程师最关注的是整体外形是否能塞进设备预留的动力舱，安装孔位是否和现有支架匹配，输出轴的轴径、伸出长度是否能和已选的传动件适配，

　　内部的电磁结构属于电机厂商的核心设计范畴，设备集成阶段不需要做二次修改。实际选型应用中，这类无传感器的无刷电机搭配对应的电调即可实现动力输出，省去了霍尔传感器的布线与校准步骤，在对成本敏感、不需要极低转速精准控制的场景下适配性更强，比如小型电动工具的动力单元、户外便携设备的驱动部件，不需要复杂的控制逻辑就能实现稳定的动力输出。筒身的外径尺寸按照同规格量产电机的常规尺寸做了还原，整体长度覆盖从后端出线位置到输出轴轴端的全部尺寸，安装时需要注意预留后端出线的弯折空间，避免线缆被端盖或者安装支架挤压造成绝缘层破损，前端输出轴的键槽或者扁位结构如果有特殊需求，也可以在这个模型的基础上快速修改，不需要从零开始搭建主体轮廓。从结构强度角度考虑，

　　端盖的安装孔位做了沉头处理，装配时螺丝头部不会突出端盖平面，保证电机安装后和安装面完全贴合，不会出现局部应力集中导致的端盖变形，输出轴和端盖的配合位置预留了轴承安装位，建模时按照标准轴承的尺寸做了配合公差的预留，实际生产时可以直接选用对应规格的标准轴承完成装配，不需要额外加工适配。这类防水电机的应用场景往往伴随振动、温差变化，所以建模时所有的转角位置都做了微小的圆角处理，避免应力集中导致的壳体开裂，尤其是端盖和筒身的配合转角、输出轴的轴肩位置，圆角过渡既能降低加工时的应力集中，也能减少装配时的锐角磕碰损伤。
