单键双稳态开关模块PCB结构三维设计

项目分类:通用五金配件 发布时间:2024-01-09 ID:720866
  • 单键双稳态开关模块PCB结构三维设计
  • 单键双稳态开关模块PCB结构三维设计
  • 单键双稳态开关模块PCB结构三维设计
  • 单键双稳态开关模块PCB结构三维设计
  • 单键双稳态开关模块PCB结构三维设计
  • 单键双稳态开关模块PCB结构三维设计

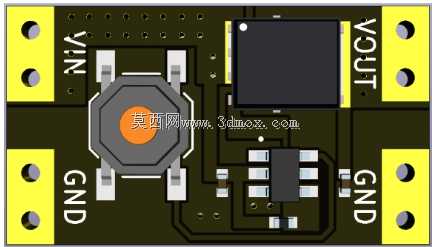

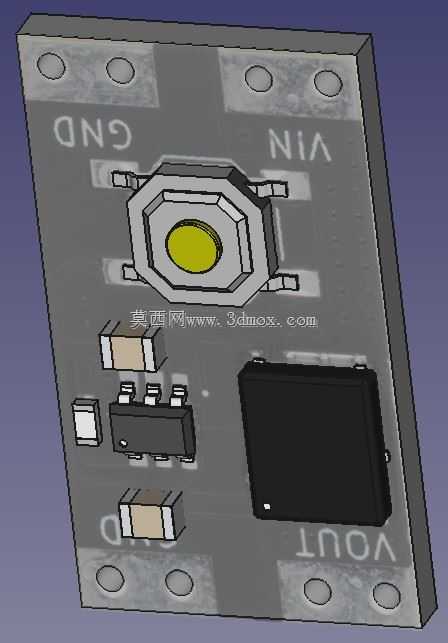

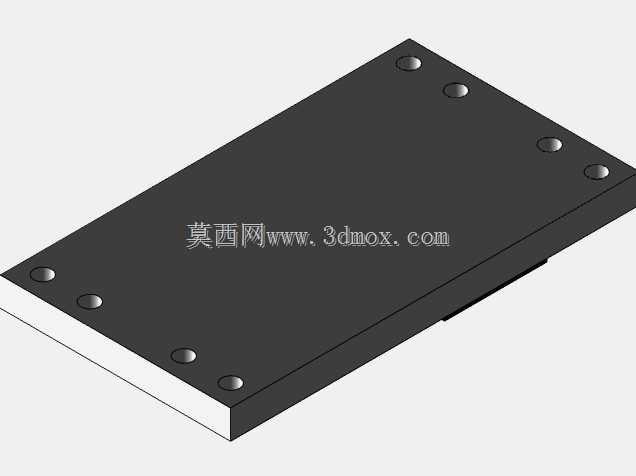

  在低压小功率电控回路的设计选型里,这类单键双稳态开关模块常被嵌入到小型手持检测设备、桌面实验装置、低功耗物联网终端的控制回路中,替代传统的自锁机械按键与配套触发电路,减少分立元件的布板空间占用。从结构设计层面看,模块以FR-4环氧玻纤板为基底,板载元件的布局完全围绕触发可靠性与安装便捷性展开,轻触按键布置在板体几何中心位置,上方的黄色按键帽突出板面高度控制在合理范围,既保证按压行程的清晰反馈,又避免突出过多在设备组装时被外壳误触发。板体边缘预留的六个圆形安装孔位,孔径与孔位间距匹配常用的M2螺丝规格,可直接通过铜柱固定在设备内部的安装筋位上,也可配合排针直接插焊在主控板的对应焊盘上,两种安装方式都不需要额外设计转接固定结构,

  适配不同设备的内部装配空间。板载的功率开关器件布置在板体右侧的大面积铺铜区域,铺铜区域直接连接输出回路,工作时产生的热量可通过铺铜快速散出,即便在10A满负载通断工况下,板体温升也能控制在元件允许的工作范围内,不会出现过热导致的元件脱焊或性能衰减。输入输出端的丝印标识采用反向镜像设计,当模块从设备外壳的按键开孔处露出安装时,从外侧观察丝印为正向可读状态,方便现场接线与后期维护时快速识别引脚定义,避免接反输入输出导致的后端电路损坏。双稳态电路的触发逻辑设计为单次按键触发切换通断状态,不需要持续按住按键维持回路导通,静态工作电流控制在微安级别,适配电池供电的低功耗设备使用场景,不会因为开关模块的静态功耗缩短设备的续航时间。

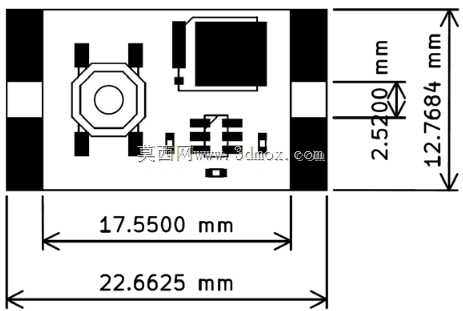

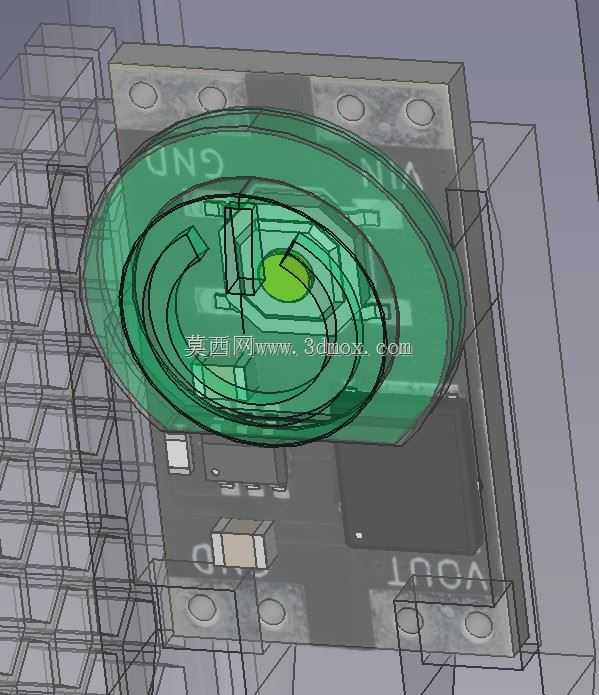

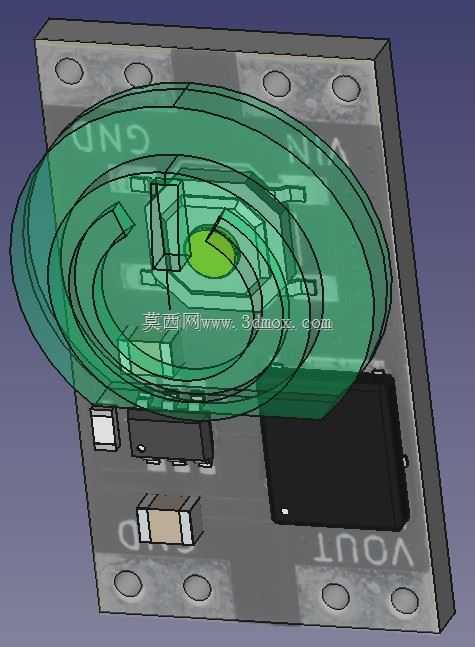

  板载的贴片阻容元件全部布置在按键周边的空余区域,元件高度均低于按键帽的突出高度,组装时不会与外壳内壁发生干涉,所有贴片元件的焊盘都做了加大处理,提升波峰焊或手工焊接时的焊盘附着力,降低震动工况下元件脱焊的概率。模块的整体外形为矩形结构,长宽尺寸控制在极小范围内,可嵌入到空间局促的手持设备内部,板边做了圆角处理,避免组装时板边毛刺划伤设备内部的连接线束。在进行三维建模时,所有元件的高度轮廓、安装孔位的位置公差、按键的按压行程都按照实物参数1:1还原,可直接导入设备总装文件中进行干涉检查,验证按键与外壳开孔的对位精度,提前排查组装时可能出现的按键卡滞、元件与壳体干涉等问题,减少实物打样的迭代次数。

  这类模块的结构设计充分考虑了小功率电控场景的实际使用需求,在极小的板体空间内集成了按键触发、状态保持、功率通断的全部功能,不需要额外搭配外围电路即可直接串入供电回路实现通断控制,大幅简化了小型电控设备的内部布线与结构设计难度。
