多接口异形弯通管路连接构件

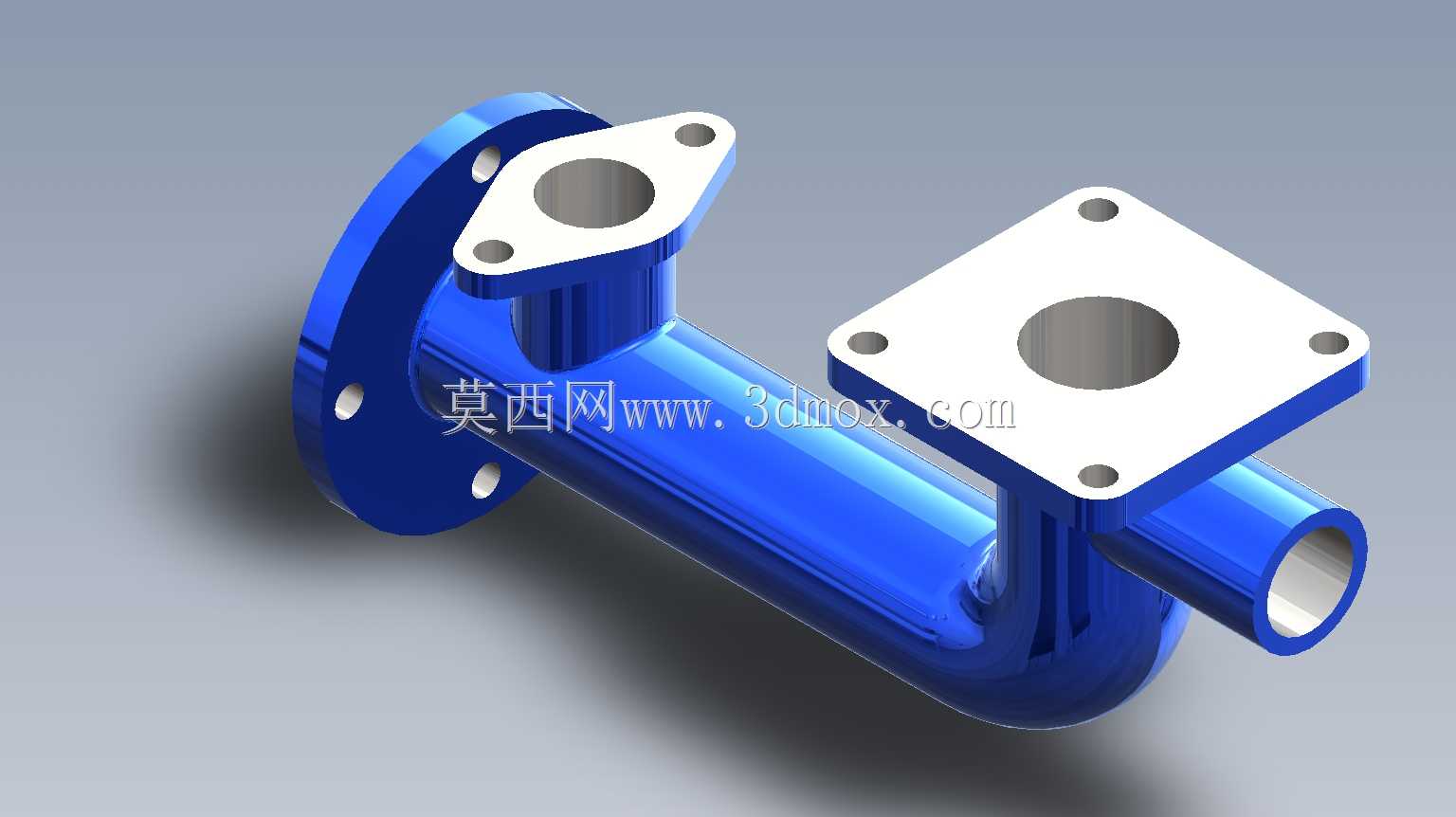

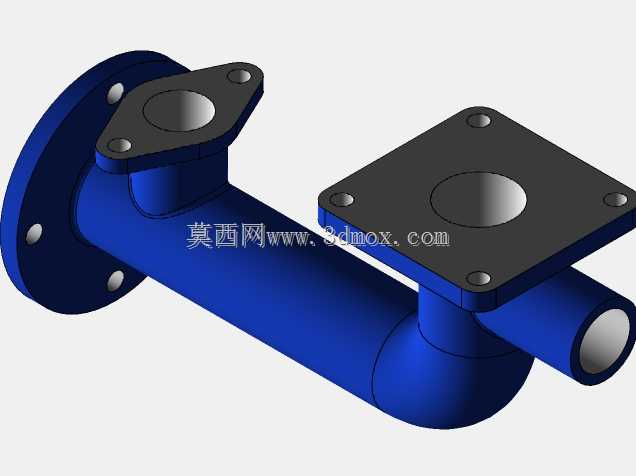

　　该多接口弯通管路构件主要应用在流体输送系统的管路转向、多支路汇流分流场景，常见于化工流体输送、机床冷却润滑回路、小型液压站管路排布、净水设备管路连接等工况，可在有限安装空间内完成不同走向管路的对接，减少管路拼接的接头数量，降低管路泄漏风险。从结构设计来看，构件主体为90度弯转的中空流道，流道内壁做了圆弧过渡处理，避免流体转向时出现直角对冲造成的压损过大、流道紊流问题，同时减少流体介质中固体杂质在转角处的沉积堵塞概率。三个连接端分别采用了不同的法兰结构适配不同安装需求：一端为圆形标准法兰，沿圆周均匀分布螺栓过孔，可与同规格圆形法兰管路、设备接口做刚性密封连接，适配常规大流量主通路对接；一端为菱形两孔安装法兰，结构紧凑占用空间小，

　　适合安装空间局促、接口间距较小的支路对接场景，两孔定位的方式可快速完成安装对位，降低现场装配的对位难度；第三端为方形四孔安装法兰，四个安装孔沿方形法兰四角对称分布，连接受力更均匀，可适配方形接口的阀组、泵体出口对接，方形法兰的密封面平面度要求更高，可在中低压工况下保证长期密封可靠性。设计过程中首先根据管路通流能力需求确定了主流道的内径尺寸，保证额定流量下的流体流速控制在合理区间，避免流速过高造成管路冲蚀、振动噪音问题。安装边界方面，圆形法兰端的安装孔中心距、法兰外径尺寸均匹配常规通用管路的安装标准，可直接替换同规格标准弯头加转接法兰的组合结构；菱形法兰端的两个安装孔中心距适配小型支路快接接口的安装尺寸，

　　无需额外加工转接板即可完成对接；方形法兰端的安装孔位间距匹配常用小型隔膜泵、电磁阀的出口接口尺寸，安装时法兰密封面需加装对应材质的密封垫片，根据输送介质的腐蚀性、工作温度选择橡胶、四氟或者金属缠绕垫片，螺栓锁紧时需采用对角分次锁紧的方式，避免法兰面受力不均造成密封失效。构件的弯转半径经过反复校核，既保证了流道的顺畅性，又控制了整体的外形尺寸，避免弯转半径过大造成整体结构臃肿，占用过多安装空间，同时弯管段的壁厚经过强度校核，可承受对应工况下的管路压力，不会在长期承压运行下出现管壁开裂、变形问题。三个连接端的法兰端面与主体流道的垂直度严格控制，避免安装后出现管路别劲、附加应力过大的问题，

　　长期运行下不会因为应力集中造成法兰焊缝或者连接部位开裂。在实际设备装配中，该构件可以有效简化管路排布，减少管路中接头的使用数量，降低管路系统的故障点，尤其在紧凑型设备的内部管路设计中，可大幅压缩管路占用的空间，让设备内部布局更紧凑，同时减少管路装配的工作量，提升装配效率。针对不同的使用场景，该构件可采用不同的材质加工，输送普通冷却水、润滑液时可采用工程塑料或者普通碳钢材质，输送腐蚀性流体时可采用不锈钢或者工程塑料衬里的结构，满足不同工况的使用需求。建模过程中对各法兰的安装孔位、密封面尺寸、流道过渡圆角都做了参数化处理，可根据实际使用需求快速调整通径、法兰规格、弯转角度等参数，适配不同的管路设计需求，结构上避免了应力集中的尖角、直角结构，所有棱边都做了倒钝处理，既避免安装过程中划伤操作人员，也减少了应力集中造成的结构失效风险。
