带手柄单柄汤锅结构设计方案

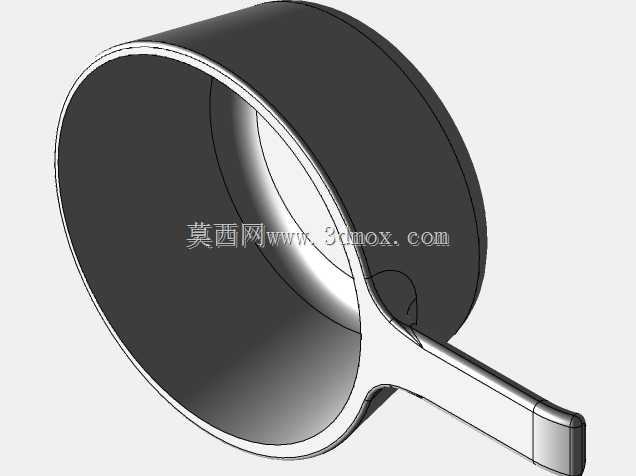

　　这款带手柄的敞口容器，日常多用于餐饮加工场景下的流质、半流质食材盛装与短时倾倒作业，在小型餐饮门店、家庭厨房的备餐环节，可完成盛汤、舀料、转移热食等操作，手柄的设置让操作人员可单手握持完成倾倒动作，避免直接接触高温容器壁造成烫伤。从结构设计逻辑来看，整体采用回转体加侧伸手柄的布局，容器主体为上宽下窄的锥台形腔体，锥度设置兼顾了内容物倾倒时的流动性与堆叠存放的便利性，空容器状态下可多个嵌套收纳，减少仓储与摆放的空间占用。容器口部做了外翻卷边结构，既提升了口部的结构刚度，避免长期使用后口部受磕碰出现变形，也能在倾倒时引导液流形成稳定的柱状流，减少液体沿容器外壁流淌的情况。容器底部设置了平直的支撑环面，可平稳放置在灶台、操作台平面上，

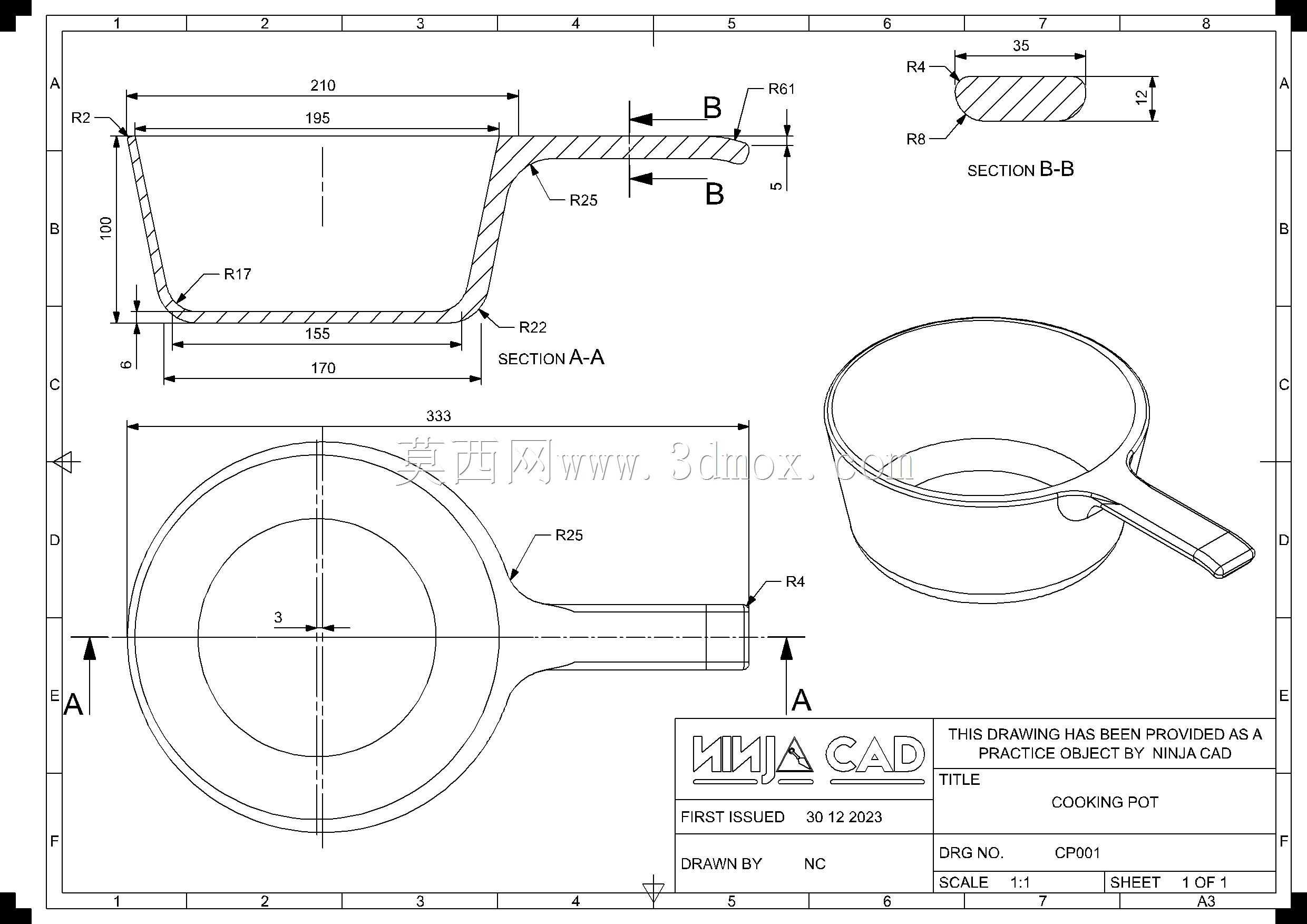

　　支撑环面的宽度经过核算，既保证放置时的稳定性，也避免底部与台面接触面积过大导致的热量留存问题。侧伸手柄与容器主体的连接位置做了大圆角过渡，一方面降低连接处的应力集中系数，避免长期承重后手柄与主体连接处出现开裂，另一方面大圆弧过渡也减少了清洁死角，日常使用后擦拭清洁无残留缝隙。从尺寸边界来看，容器主体上口最大外径210mm，下底支撑面外径155mm，腔体内部有效深度100mm，手柄从容器外壁向外延伸总长度333mm，手柄握持段做了扁形截面设计，截面厚度12mm、宽度35mm，握持时贴合手掌弧度，减少长时间持握的压痕。所有棱边位置都做了圆角处理，容器内壁转角R17，外壁底部转角R22，手柄与主体连接位置R25，手柄末端R4，

　　没有尖锐的棱角，避免加工和使用过程中出现割手风险。壁厚设置保持均匀，整体壁厚4mm，适配冲压、旋压或者注塑成型的工艺要求，成型过程中不会出现壁厚不均导致的缩痕、变形问题。截面B-B的手柄结构采用实心扁条设计，保证手柄的抗弯强度，盛满额定容量的液体时手柄挠度控制在允许范围内，不会出现明显的下垂变形。容器内壁做光滑过渡处理，没有凸起或者凹陷的结构，内容物可完全倾倒干净，不会在转角位置残留积料。在实际使用场景中，这款容器可适配明火加热、电磁炉加热等多种加热方式，底部的平直支撑面可与电磁炉加热面板充分贴合，提升热传导效率。手柄的长度设置经过人机工程校核，握持位置距离容器主体外壁有足够的安全距离，加热时手柄位置的温升控制在可徒手接触的范围内，

　　不需要额外加装防烫套即可操作。设计过程中对容器的重心位置做了核算，盛满液体时整体重心落在容器主体的投影范围内，单手握持手柄时不会出现头重脚轻的倾覆问题，倾倒时只需轻微转动手腕即可控制出液流量，操作力度符合普通人的手部施力范围。连接位置的圆角过渡同时兼顾了工艺成型的要求，冲压成型时材料在转角位置流动顺畅，不会出现拉裂、起皱的缺陷，后续的表面处理工序也可均匀覆盖所有表面，没有喷涂或者抛光的死角。
