黄铜快插式气动直通内丝接头结构

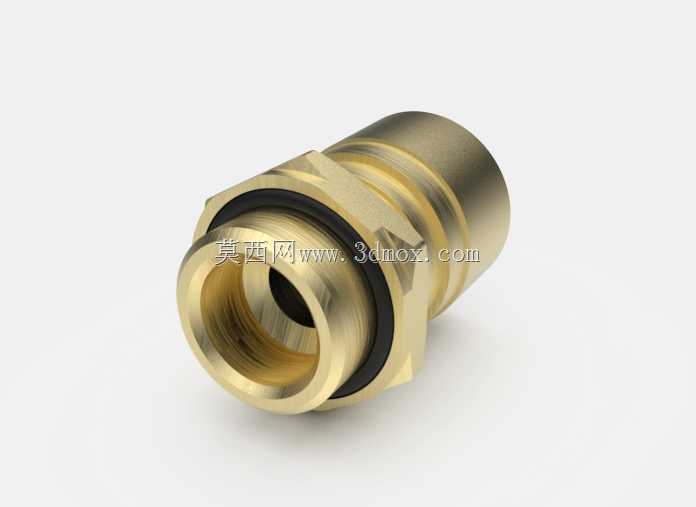

　　这款黄铜材质的直通内丝快插接头，主要面向气动管路系统的终端连接场景，在工业自动化生产线、机床气动夹具回路、小型气动工具供气管路、车间压缩空气分支管路中都有广泛应用，核心作用是实现硬质气动管路与尼龙、PU类柔性气动软管的快速对接，无需额外套丝、卡套压接等复杂操作，插接管材后即可完成密封与固定，大幅降低现场管路装配的工时消耗。从结构设计逻辑来看，接头主体采用H59黄铜一体切削加工成型，一端加工标准内螺纹，用于对接带有外螺纹的阀块、气缸气口、管路分气块等刚性接口，螺纹加工精度满足普通气动系统的密封要求，配合生料带或密封胶即可实现1MPa以内工作压力下的无泄漏连接；另一端为快插承口结构，内部集成了不锈钢卡簧、丁腈橡胶密封圈、

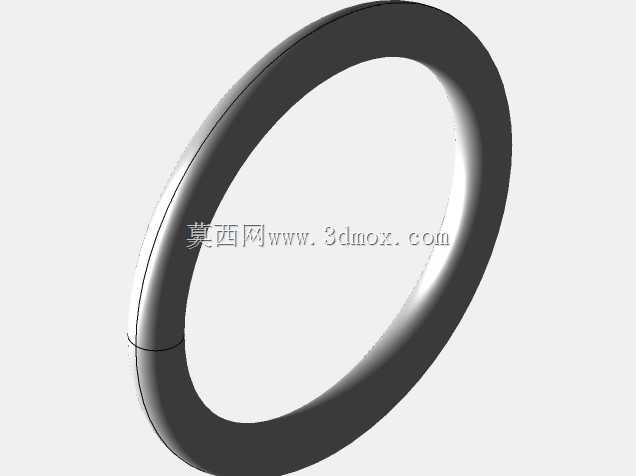

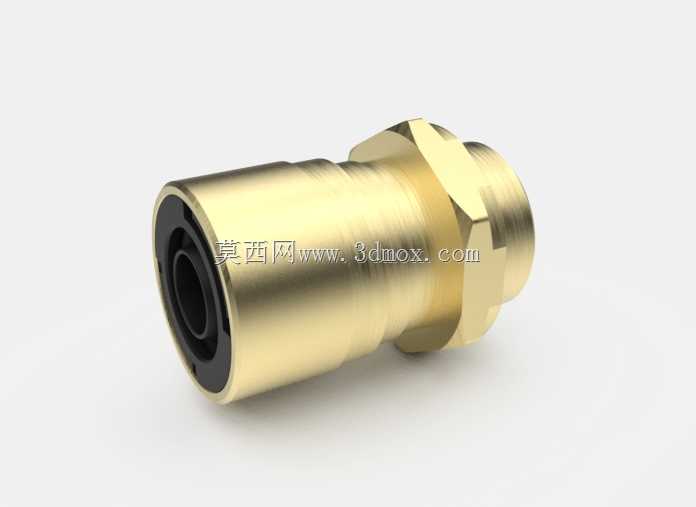

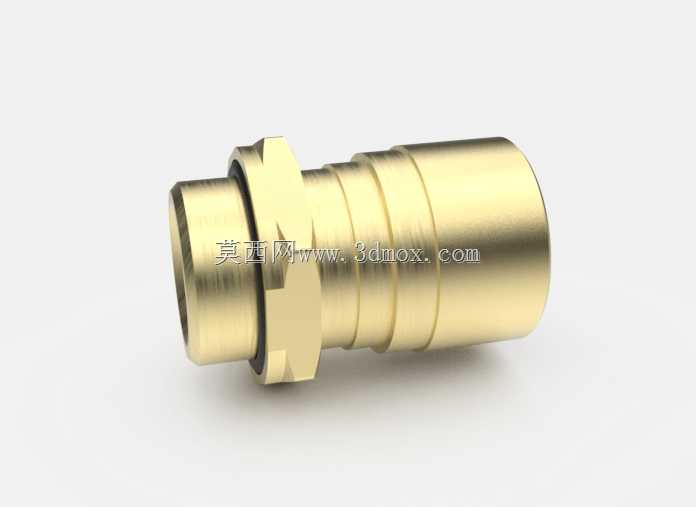

　　塑料定位隔套三个核心功能部件，卡簧采用多瓣式向内倾斜的齿形结构，当软管插入到位后，卡簧齿部会咬入软管外壁，在管路受拉拽时提供足够的拉拔阻力，避免软管在气压冲击或外力拉扯下脱出；丁腈橡胶密封圈位于承口内侧，与软管外壁形成过盈配合，适配常规气动系统的压缩空气、低压惰性气体等介质，在-20℃到80℃的常规工作温度区间内可保持稳定的密封性能，不会出现硬化泄漏问题；塑料定位隔套的作用是限制软管插入深度，避免软管插入过深顶到内部流道造成通径缩小，同时也能对密封圈起到限位作用，防止软管插拔过程中密封圈移位。从外形与安装边界来看，接头外轮廓采用六角结构设计，对应标准扳手尺寸，现场安装时可使用普通活动扳手或开口扳手完成螺纹端的拧紧操作，

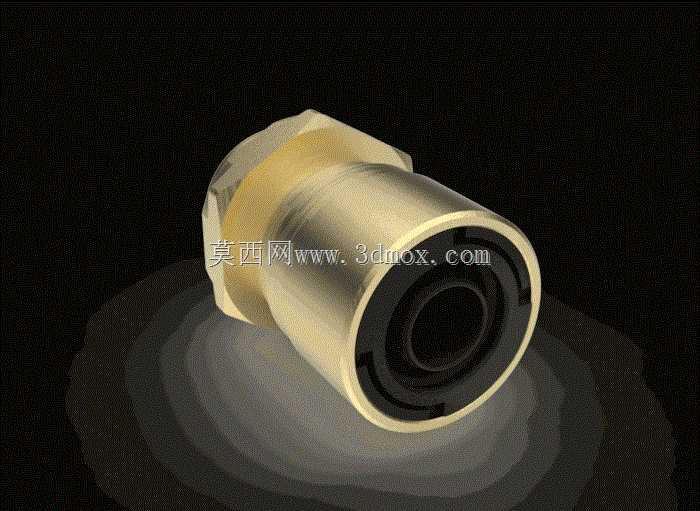

　　无需定制专用工装；六角结构与快插承口之间为圆柱形主体，外表面光滑无凸起，在密集排布的阀组上安装时不会与相邻接头产生干涉；快插承口端的外圆直径略大于主体圆柱直径，预留了手动按压解锁环的操作空间，拆卸软管时只需向内按压承口端部的解锁环，即可带动卡簧张开，此时可轻松拔出软管，无需借助额外工具。设计过程中充分考虑了气动管路的实际使用工况，内部流道采用等径直孔设计，没有突然的通径变化，可最大程度降低压缩空气通过时的压力损失，避免因流道突变产生的紊流噪音；黄铜材质本身具备较好的耐腐蚀性与结构强度，相比塑料接头可承受更高的机械冲击与管路应力，在车间复杂工况下不易出现开裂、滑牙等失效问题；快插结构的解锁按压力度经过匹配，

　　既不会因为按压力度过小导致误触脱管，也不会因为按压力度过大造成拆卸困难，日常维护时单人即可完成管路的拆装调整。在实际选型应用中，这类接头需要匹配对应外径的气动软管，内螺纹端需要对接对应规格的外螺纹接口，安装前需要确认软管切口平整无毛刺，避免切口倾斜导致密封圈刮损，插入软管时需要推到底部，确保卡簧完全卡入软管外壁，避免通气后软管脱出；日常巡检时需要检查密封圈位置是否有老化漏气情况，若出现插拔力下降或泄漏，可直接更换同规格接头，维修替换成本极低。这类快插接头相比传统的卡套式、扩口式管路接头，装配效率可提升70%以上，尤其适合多节点的气动回路搭建，在设备改造、临时管路铺设、批量生产线装配场景下的优势十分明显，黄铜材质的接头也可适配部分低压液压回路、低压输水回路的连接需求，只要介质与密封圈材质兼容即可正常使用。
