　　在电子电路设计与PCB板级开发的实际工程场景中，片式电阻器是应用覆盖度最广的被动基础元件之一，小到消费类数码产品的信号调理电路，大到工业控制设备的电源分压回路、通讯基站的阻抗匹配链路，都需要依托不同参数规格的片式电阻完成电路功能搭建。本次涉及的Yageo通用片式电阻器RC_L系列，覆盖了从0075到2512的全序列常规贴片封装尺寸，能够适配不同功率等级、不同安装密度的电路板设计需求，不管是高密度布局的便携电子产品主板，还是对元件功率冗余有更高要求的工业电源板，都能在该系列中找到适配的规格型号。

　　从产品功能特性来看，该系列片式电阻采用通用厚膜电阻工艺，具备稳定的阻值精度与温度系数表现，能够在常规工业温域范围内保持阻值参数的一致性，满足绝大多数通用电子电路的性能要求，不会因为常规工况下的温度波动、长时间通电老化出现阻值漂移超差的问题，适配消费电子、工业控制、汽车电子外围电路等多场景的通用电阻选型需求。不同于特殊定制的高精密、高功率电阻型号，该系列属于通用型量产规格，采购供应链成熟，元件成本可控，是批量电子产品生产中优先选用的电阻品类。

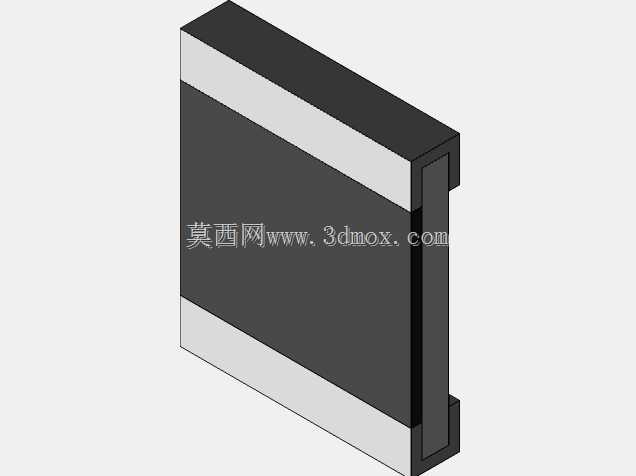

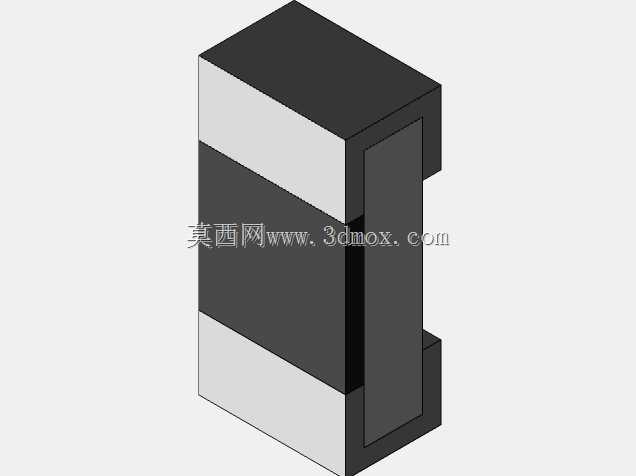

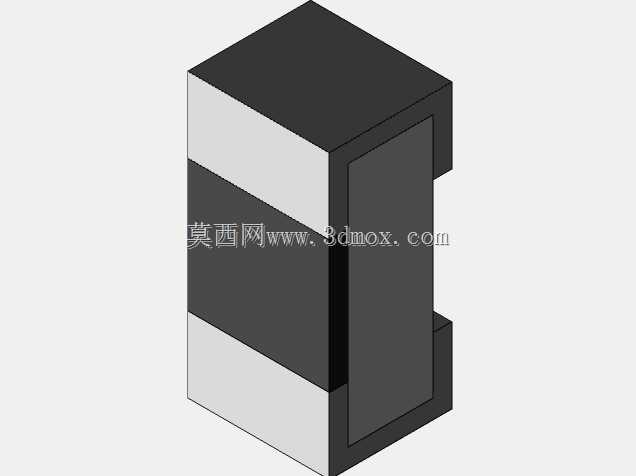

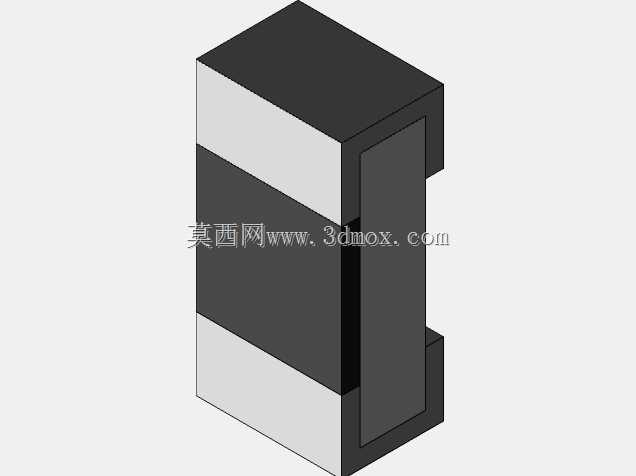

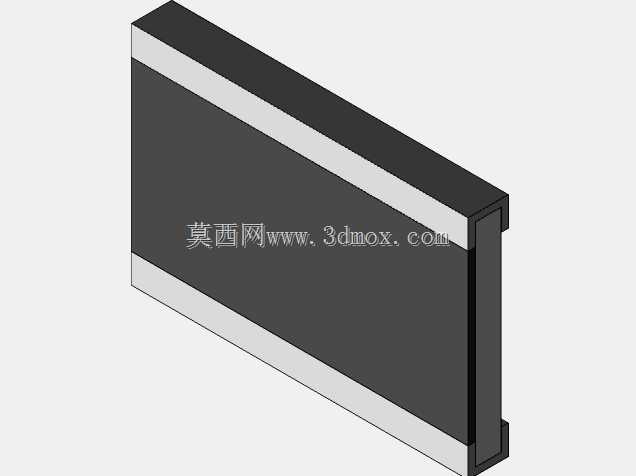

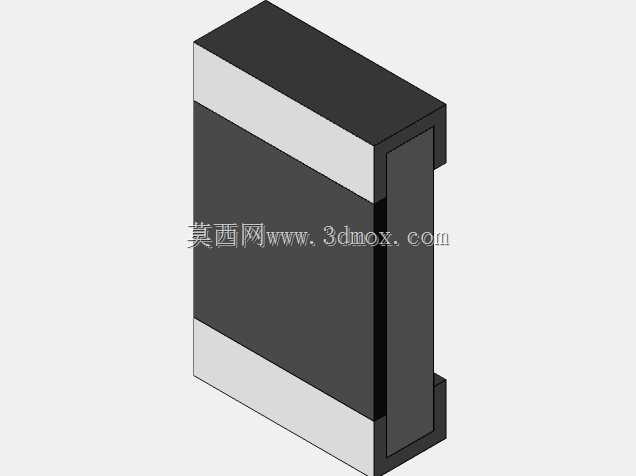

　　在三维模型的设计思路上，建模过程严格对照各封装尺寸的实际外形公差要求完成，还原了片式电阻的典型结构：黑色的电阻基体部分、两端用于焊接的金属端电极结构，不同封装尺寸的模型严格对应实际元件的长宽厚比例，端电极的宽度、厚度尺寸完全匹配行业通用的封装规范，能够直接导入PCB设计软件完成板级布局的3D校验。建模过程中特意规避了非必要的细节冗余，在保证外形尺寸、安装边界完全准确的前提下，尽可能控制模型的面数，避免在大型PCB装配体的三维校验过程中出现模型卡顿、加载缓慢的问题，适配Altium Designer等主流电子设计自动化软件的装配仿真需求。

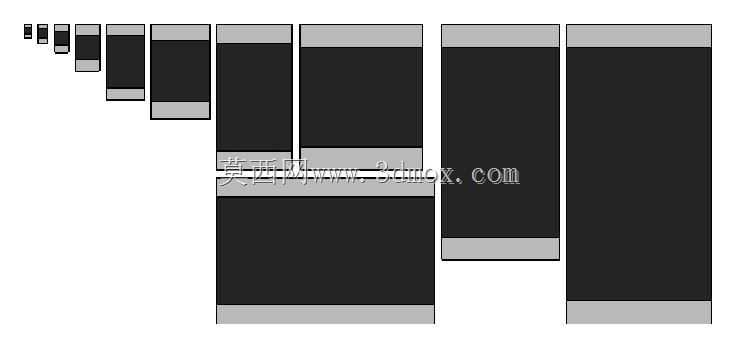

　　从外形尺寸与安装边界来看，该系列覆盖的0075、0100、0402、0603、0805、1206、1210、1218、2010、2512封装，每个型号的长宽尺寸、焊盘匹配尺寸都严格遵循IPC通用表面贴装元件的封装标准，模型的安装定位基准与实际元件的拾取基准完全一致，在进行SMT钢网设计、贴片机吸嘴路径仿真、PCB装配干涉检查时，能够直接依托该模型完成校验，提前规避元件与周边结构件、相邻元件之间的装配干涉问题。尤其是在高密度布局的电路板设计中，不同封装电阻的高度差异直接影响到板卡与外壳之间的安全间隙，准确的三维模型能够帮助结构工程师在设计前期就完成空间校核，减少后期打样阶段出现的装配干涉问题，缩短产品的研发迭代周期。

　　在实际工程应用中，这类通用片式电阻的三维模型除了用于PCB板级的3D布局校验之外，还可以用于教学演示场景，帮助电子工程相关专业的从业者、学生直观理解不同封装贴片电阻的外形差异，掌握表面贴装元件的布局规范；在电子产品的维修、返修工艺培训中，也可以依托该模型制作SMT焊接工艺的演示动画，清晰展示不同尺寸电阻的焊接位置、焊盘尺寸匹配要求，提升工艺培训的直观性。不同于定制化的特殊元件模型，该系列通用电阻模型的复用性极强，几乎所有涉及表面贴装电路板设计的项目都可以调用该模型完成布局，不需要重复建模，能够有效减少结构工程师、PCB Layout工程师的重复劳动，提升整体设计效率。建模过程中对端电极的金属部分做了区分化的外观处理，能够在三维装配视图中清晰区分电阻基体与焊接端，方便工程师在干涉检查时快速识别元件的安装方向是否正确，避免出现元件反向放置导致的焊接不良问题。
