机床加工用螺纹连接适配转接件

　　在普通车床CA6140的日常加工场景中，这类螺纹适配转接件主要用于解决不同规格螺纹接口的工装、刀具、辅具之间的连接匹配问题，很多车间在做小批量定制加工、特殊工装改造时，经常会遇到现有辅具接口螺纹不统一的情况，要么是外购的特殊刀具尾部螺纹和车床刀架辅具的内螺纹不匹配，要么是自制工装的连接端螺纹和设备自带接口存在螺距、牙型的差异，这时候就需要这类适配转接件来完成接口的过渡，不用额外重新制作整套工装，能大幅缩短生产准备的周期。

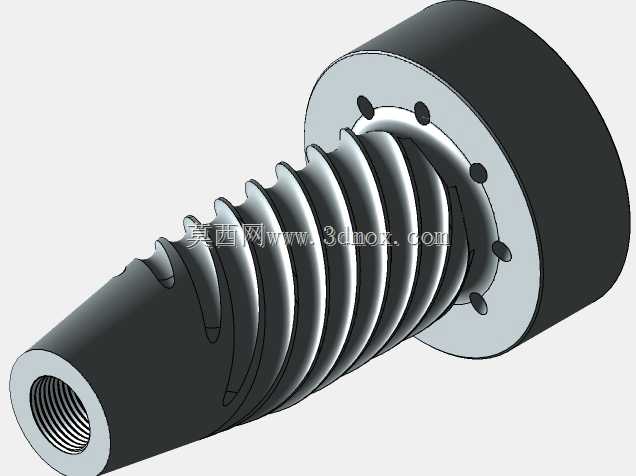

　　从结构设计来看，这个转接件采用了一端外锥面外螺纹、一端内螺纹的结构形式，带法兰盘的一端做了圆周均布的小孔，这些小孔是安装锁紧螺钉用的，当转接件拧入对应接口后，可以通过这些小孔拧入紧定螺钉，防止加工过程中因为切削振动导致转接件松动退扣，避免加工过程中出现刀具窜动、工装移位的问题。外锥面的设计是为了和对应带内锥的接口实现锥面贴合定位，相比纯圆柱螺纹连接，锥面配合能获得更好的同轴度，减少转接后的径向跳动，这对于车床加工来说尤为重要，要是转接后同轴度超差，加工出来的零件会出现圆度超差、表面振纹等问题，直接影响加工精度。

　　设计这类转接件的时候，首先要确认两端连接接口的螺纹参数，包括牙型、螺距、大径小径尺寸、有效旋合长度，内螺纹端的有效旋合长度要满足被连接件的螺纹拧入深度要求，一般要保证至少1.5倍螺纹公称直径的旋合长度，才能承受足够的切削扭矩，不会在吃刀的时候出现螺纹滑牙的情况。外螺纹端的锥度要和配对接口的内锥锥度完全一致，贴合面的接触精度要达到80%以上，装配前需要做涂色检查，确保锥面贴合均匀，不然会出现定位偏移的问题。法兰盘的外径尺寸要比配对端的安装座外径略小3-5mm，留出锁紧螺钉的操作空间，同时法兰盘的厚度要保证紧定螺钉拧入后能完全压住配对件的端面，不会出现螺钉头突出法兰盘表面干涉周边部件的情况。

　　安装边界方面，这个转接件装配后整体的轴向长度要控制在车床辅具的允许伸出范围内，CA6140车床的刀架安装面到主轴中心的距离是固定的，要是转接件加上刀具的总长度超出了允许范围，会出现加工行程不足的问题，没法加工到零件的指定位置。外螺纹端的最大外径要小于被加工零件的内孔最小直径，避免加工过程中转接件和工件内壁发生刮碰，尤其是在做内孔加工的时候，转接件的外轮廓不能和已加工表面产生干涉。圆周分布的锁紧小孔的位置要避开法兰盘的应力集中区域，孔边距离法兰外圆和螺纹根部的距离要大于2倍的小孔直径，防止锁紧的时候法兰盘出现开裂的情况。

　　实际使用中，这类转接件除了用于刀具和工装的连接，还可以用于车床的冷却管路转接、夹具定位接口的扩展，比如在做深孔加工的时候，原来的冷却管接口和深孔钻的冷却入口螺纹不匹配，就可以用这类转接件把冷却管路接上去，保证切削液能准确送到切削区域，降低刀具磨损。还有在安装自制的偏心夹具的时候，要是夹具的连接螺纹和车床主轴端的螺纹规格对不上，也可以通过这类转接件完成过渡，不用对主轴端的螺纹进行修改，保护设备的原有接口。

　　建模的时候要注意螺纹的收尾处理，外螺纹的尾部要做退刀槽或者螺纹收尾，避免螺纹加工到法兰端面的时候出现烂牙的情况，内螺纹的入口端要做倒角，方便配对螺纹的拧入，同时去除入口处的毛刺，防止装配的时候切屑掉入螺纹副里面造成螺纹研伤。锥面和螺纹的同轴度公差要控制在0.02mm以内，端面和轴线的垂直度公差控制在0.015mm以内，这样才能保证装配后的整体精度，满足车床加工的精度要求。材质一般选用45号钢做调质处理，硬度达到HB220-250，既有足够的强度承受切削扭矩，又有一定的韧性，不会在受冲击的时候断裂，要是用于重载加工场景，也可以选用40Cr材质做淬火处理，提升表面耐磨性，延长转接件的使用寿命。
