CA6140车床用TR-CE45-IN-P-1法兰式内螺纹吊坠

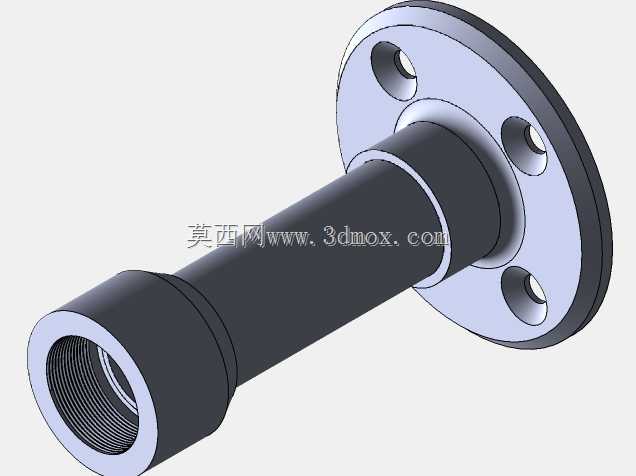

　　该零件属于CA6140普通车床配套的安装连接类构件，主要应用在车床的润滑管路排布、辅助操作机构挂载的场景中，承担管路终端转接、小型操作附件吊挂固定的功能，在车床的床头箱外侧、溜板箱侧边的辅助安装位都能见到这类构件的使用场景。从结构设计来看，零件采用一体式轴身加端部法兰的结构形式，法兰端均匀分布三个通孔安装位，安装时可通过内六角螺栓穿过法兰孔，将整个构件固定在车床床身或者箱体的预制安装面上，三个安装孔采用120°等分排布，能够保证安装后受力均匀，避免长期受挂载载荷出现偏斜松动的问题。轴身部分采用等直径圆柱结构，靠近法兰端的轴颈位置做了微小的退刀槽设计，既能够满足车削加工时的退刀需求，

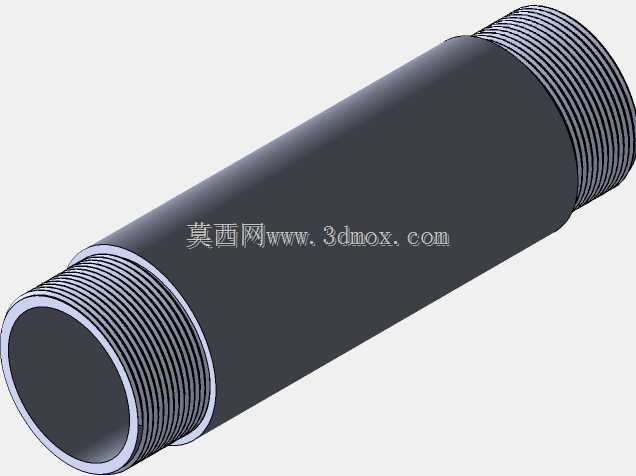

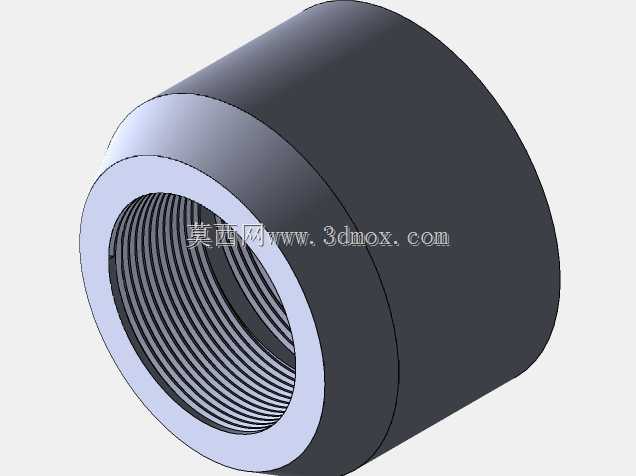

　　也能在安装时避免轴肩与安装面出现加工公差导致的贴合不严问题。零件的另一端设计有标准内螺纹孔，螺纹深度占到轴身总长度的三分之一左右，可直接对接外螺纹管路接头或者挂载杆件，不需要额外加装转接套，减少了装配环节的零件数量，也降低了管路转接处的泄漏风险。从安装边界来看，法兰盘的外径尺寸控制在适配CA6140车床预留安装位的范围内，不会和周边的手柄、刻度盘等操作部件产生运动干涉，轴身的伸出长度经过测算，刚好能够让外接管路避开床身的走线槽和运动导轨，避免车床溜板移动时剐蹭管路。设计过程中，零件的同轴度公差以法兰安装面为基准，内螺纹孔与轴身外圆、法兰止口的同轴度控制在0.02mm以内，保证外接部件安装后不会出现偏摆，减少管路接头处的交变应力。

　　零件的表面处理采用发黑工艺，和车床整体的外观色调保持一致，同时也能提升零件表面的防锈能力，适应车间多切削液、多油污的使用环境。在实际选型使用时，需要注意该构件的额定挂载载荷，由于轴身采用空心结构，在挂载较重附件时需要核算轴身的抗弯强度，避免长期过载导致轴身变形。另外法兰安装面的平面度要求控制在0.01mm以内，安装时需要清理安装面的铁屑和油污，保证法兰面与安装基面完全贴合，否则会导致螺栓受力不均，在机床运行的振动环境下出现螺栓松动的问题。内螺纹的加工精度采用6H公差，能够和标准的45号钢外螺纹接头实现顺畅配合，不需要额外攻丝修正，螺纹尾部设计有退刀空间，避免螺纹接头拧到底时出现顶死的问题。这类构件虽然不属于车床的核心传动部件，

　　但在机床的辅助系统中承担着不可或缺的连接作用，设计时充分考虑了车床的实际安装空间、加工工艺性以及使用环境的耐久性，没有多余的冗余结构，所有尺寸都围绕实际安装和使用需求设定，既能够满足功能要求，也尽可能控制了零件的加工成本，适合小批量车削加工生产。
