机床用锯齿式自锁线束固定夹结构

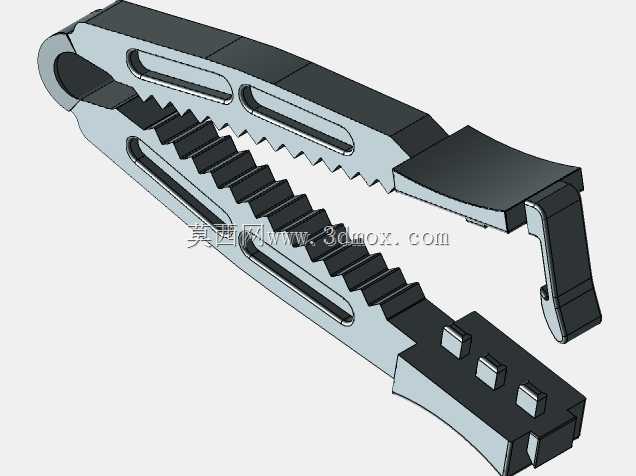

　　这类锯齿式自锁线夹主要应用在机床内部的线束排布场景中，CA6140这类普通车床的电控舱、床身走线槽周边，经常会出现多股控制线缆、动力线缆需要就近固定的需求，传统的扎带一旦锁紧就无法二次调整，检修时只能剪断更换，而这种可调式自锁线夹刚好能解决这类痛点。从结构设计来看，夹体采用一体式冲压折弯的金属基材，内侧连续排布的梯形锯齿与压舌上的对应齿形形成啮合副，当压舌扣合后，齿面的咬合角度设计成小于材料摩擦自锁角，在线缆束受到拉扯、设备运行振动的工况下，不会出现松脱滑移的情况。夹身开设的两条长条形腰型孔是安装调节位，现场安装时不需要提前打高精度的定位孔，只要在安装面预留两个螺栓过孔，就能通过腰型孔调整夹体的固定位置，适配不同走线位置的偏移量，

　　安装边界的容错率比固定式线夹高很多。夹体尾部的挂孔可以在临时布线时先挂装定位，等所有线束排布到位后再锁紧固定螺栓，减少布线过程中线束垂落干扰装配的问题。压舌的折弯弧度做了圆角过渡，不会在锁紧时割伤线缆的外绝缘层，齿形的凸起高度控制在1.2mm，既能保证足够的咬合力束紧线缆，又不会因为齿尖过高压破绝缘皮造成漏电隐患。夹体开合的最大容纳直径可以覆盖3mm到28mm的线束束径，单夹可以同时固定3-6股1.5平方的机床控制线缆，或者单股16平方的动力线缆，适配场景覆盖普通车床、铣床等通用机床的大部分走线固定需求。在实际设备维护场景中，需要新增传感器线缆、调整走线路径时，只需要扳开压舌就能增减线缆、调整束紧位置，不需要拆卸整个夹体的固定螺栓，

　　能大幅缩短设备检修布线的工时。夹体的外露边缘都做了倒钝处理，装配工人在狭小的电控舱内操作时不会被锐边划伤，整体结构没有多余的零散零件，不会因为设备长期振动出现零件脱落掉入机床传动机构的风险。建模时对齿形的啮合间隙做了0.1mm的公差预留，既保证开合操作的顺畅度，又不会因为间隙过大出现锁止后旷量晃动的问题，腰型孔的长度设计为夹体总长度的三分之一，足够覆盖现场安装的常见位置偏差。
