CA6140机床加工钓鱼子弹工装结构

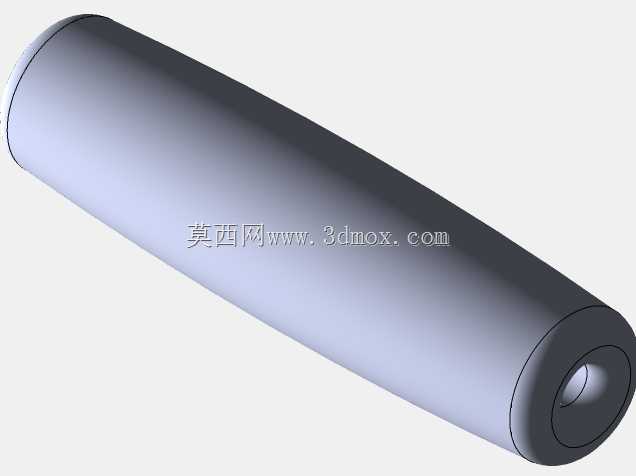

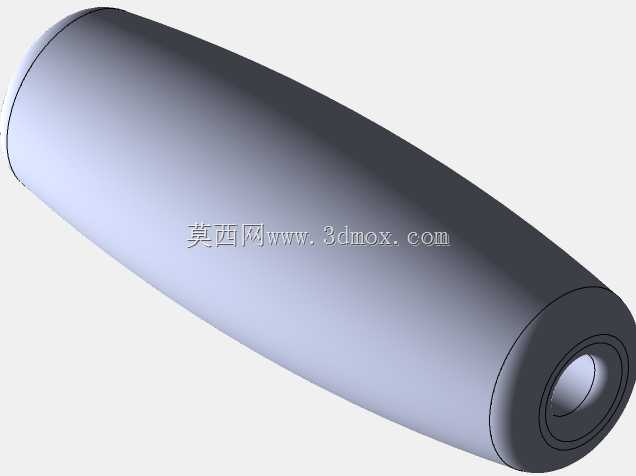

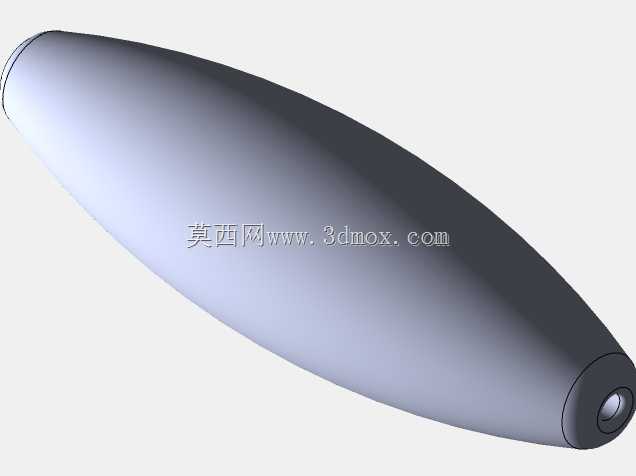

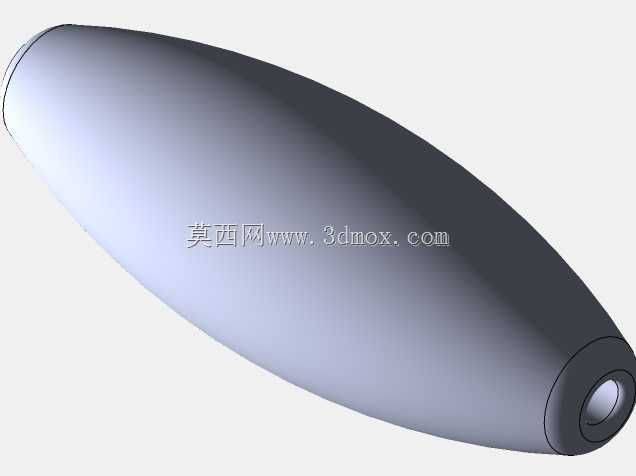

　　在普通卧式车床的轴类零件加工场景中，这类长圆柱类工件的装夹定位一直是实操环节的核心要点，本次涉及的钓鱼子弹类零件，属于细长轴范畴的典型加工件，整体为等直径圆柱结构，一端为封闭圆弧端面，另一端开设同轴内孔，整体同轴度要求控制在0.02mm以内，外圆表面粗糙度需达到Ra1.6，适配后续表面氧化处理的工艺要求。从实际加工流程来看，该零件采用CA6140普通车床加工时，首先要考虑装夹的刚性问题，由于零件长径比接近12:1，直接采用三爪卡盘单端装夹会出现加工振纹，甚至在走刀过程中出现工件甩弯的风险，因此设计配套的装夹辅助结构时，需要在尾座端搭配弹性顶尖，同时在刀架位置加装中心架过渡支撑，抵消径向切削力带来的形变。零件的功能层面，

　　这类钓鱼子弹属于垂钓配件中的配重构件，外圆的光滑度直接影响抛投时的空气阻力，端面的圆弧过渡需要和外圆实现无棱边衔接，避免垂钓过程中刮伤鱼线，另一端的内孔用于穿设鱼线并连接钓钩，内孔的孔径公差控制在H7级别，保证鱼线穿过时不会出现卡滞，同时内孔端面需要做倒角处理，消除锐边对鱼线的磨损。设计该零件的加工三维结构时，首先要明确毛坯选用直径适配的冷拉圆钢，毛坯长度预留3mm的端面加工余量，外圆加工分粗车、精车两道工序，粗车时单边留0.2mm的精车余量，切削参数选择主轴转速800r/min，进给量0.15mm/r，背吃刀量2mm；精车时主轴转速提升至1200r/min，进给量降至0.08mm/r，采用硬质合金90度外圆车刀，

　　保证外圆的尺寸精度和表面质量。内孔加工采用钻孔后铰孔的工艺，钻孔时先采用中心钻定位，避免钻孔偏斜，钻孔深度比设计深度深1mm作为排屑空间，铰孔时采用浮动铰刀，保证内孔的尺寸精度和同轴度。安装边界方面，零件装夹时三爪卡盘的夹持长度控制在15mm以内，避免夹持过长导致毛坯定位偏差，尾座顶尖的顶紧力调整至适中，顶紧力过大会导致工件轴向弯曲，顶紧力过小则会出现加工过程中工件窜动，中心架的三个支撑爪和工件外圆的接触间隙控制在0.01mm，采用润滑脂填充接触位置，避免支撑爪刮伤已加工表面。加工过程中需要充分加注乳化切削液，降低切削区域的温度，减少工件的热变形，尤其是精车工序，切削液需要持续浇注在刀尖和工件的接触位置，

　　避免因温度升高导致工件尺寸出现热胀偏差。零件加工完成后，需要采用千分尺测量外圆的圆度和圆柱度，采用百分表打表检测工件的径向跳动，内孔采用塞规检测通止，所有尺寸合格后再去除端面的毛刺，完成整个加工流程。这类细长轴类零件的加工难点在于刚性不足带来的形变控制，三维建模过程中需要提前模拟装夹状态下的受力形变，预判加工过程中可能出现的让刀位置，在编程时适当调整切削参数，补偿形变带来的尺寸误差，同时建模时需要将工艺倒角、退刀槽等细节结构完整呈现，避免加工时出现工艺遗漏，保证加工出的零件能够直接适配后续的装配和使用需求。
