CA6140车床用弧形切削刀具结构设计

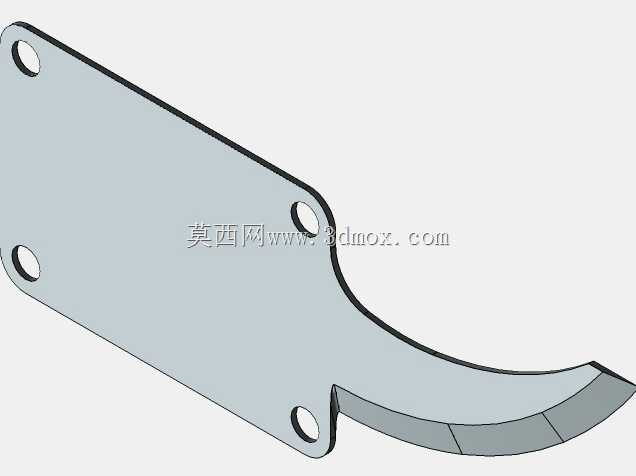

　　在普通卧式车床的金属切削加工场景中，这类弧形切削刀具主要适配CA6140系列车床的刀架安装位，承担特定轮廓的车削、切槽或是成型面加工工序，区别于常规直柄外圆车刀，其弧形刃口的设计能够一次走刀完成带圆弧过渡的工件轮廓加工，减少多次换刀、接刀带来的尺寸误差与表面接刀痕，在轴类零件的退刀槽圆弧、法兰盘根部圆角、小型曲面零件的车削作业中能有效提升加工效率与成型精度。从结构设计逻辑来看，刀身整体采用平直安装段加弧形切削段的一体化布局，平直段上开设的三个圆形安装孔，分别对应车床刀架的压紧螺栓点位，孔位的中心距严格匹配CA6140车床方刀架的标准安装槽孔距，安装时无需额外制作过渡垫块，直接将刀身平直段嵌入刀架装夹槽，穿入压紧螺栓即可完成固定，

　　装夹后刀具的悬伸长度控制在合理区间，能够避免切削过程中出现振刀、让刀现象，保障切削过程的稳定性。弧形切削段的刃口轮廓经过曲率优化，刃口的后角、前角参数适配普通碳钢、合金钢等常见车床加工材料的切削特性，切削时排屑流向顺着弧形刃口的切线方向排出，不会刮伤已加工工件表面，同时刀身的厚度设计兼顾了刚性与刃磨空间，多次刃磨后仍能保持足够的结构强度，不会因为刃磨损耗导致刀身刚性不足。在安装边界层面，刀身平直段的宽度、厚度完全适配CA6140车床方刀架的装夹槽尺寸，装入后刀身侧面与刀架槽侧壁的间隙控制在装配公差允许范围内，压紧后不会出现侧向偏移；弧形切削段的外伸长度经过校核，在车床最大回转直径范围内不会与卡盘、尾座等部件发生运动干涉，

　　无论是加工外圆曲面还是端面弧形槽，刀具的运动行程都能覆盖常规加工的尺寸需求。实际生产应用中，这类刀具常被用于小批量定制零件的成型车削，相比需要数控插补才能完成曲面加工的普通车刀，在普通车床上依靠成型刃口即可直接加工出对应轮廓，对操作工人的编程技能要求更低，尤其适合维修车间、小型机加工企业的单件小批量生产场景，能够大幅降低曲面类零件的加工门槛。刀身的三个安装孔采用沉孔设计，压紧螺栓的头部能够完全沉入孔内，不会突出刀身表面，避免加工过程中螺栓头部与旋转的工件发生碰撞，同时沉孔的深度经过计算，既保证螺栓有足够的压紧行程，又不会因为孔深过大削弱刀身安装段的结构强度。切削刃的弧形过渡处做了圆滑处理，没有应力集中的尖角，在承受断续切削的冲击力时，能够避免刃口崩裂，延长刀具的单次使用寿命，刃口的刃磨基准面与刀身安装面保持平行，工人在后续刃磨时只需以安装面为基准修磨刃口，即可快速恢复刀具的切削精度，不需要复杂的对刀调整。
