V型四缸发动机结构展示三维建模作品

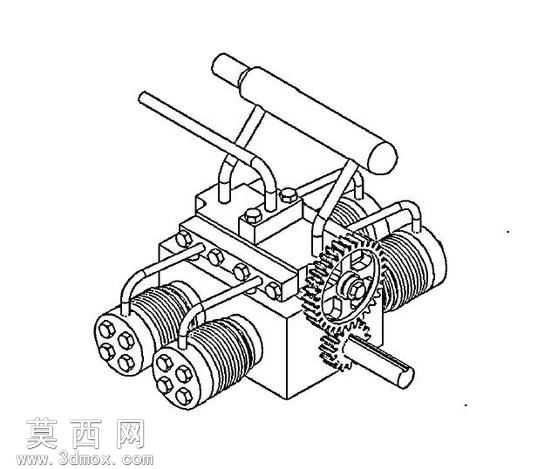

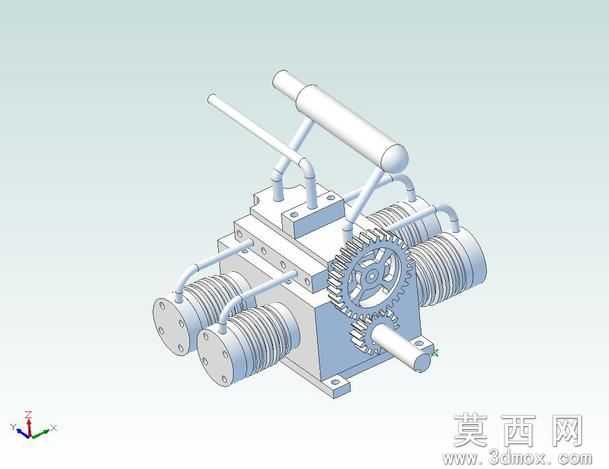

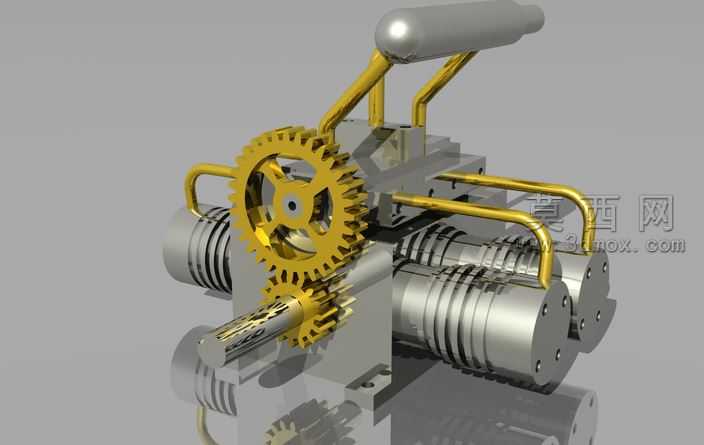

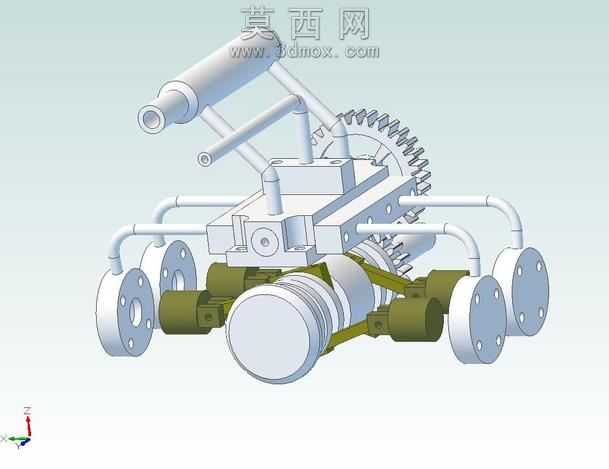

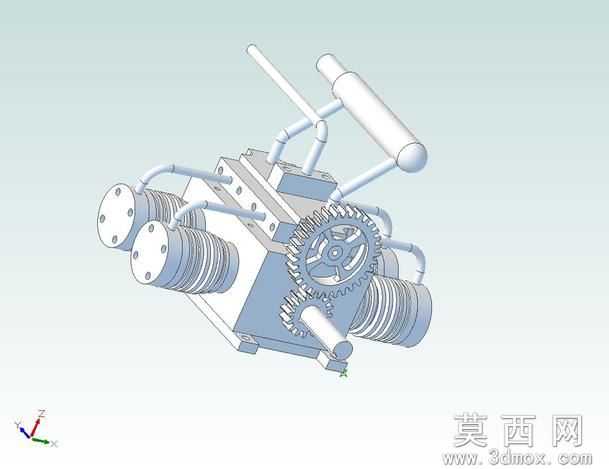

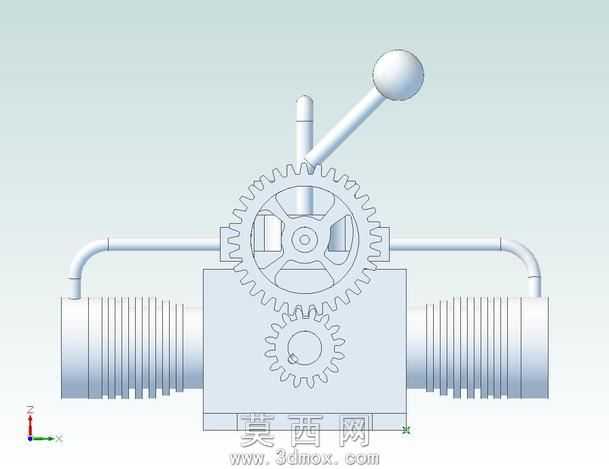

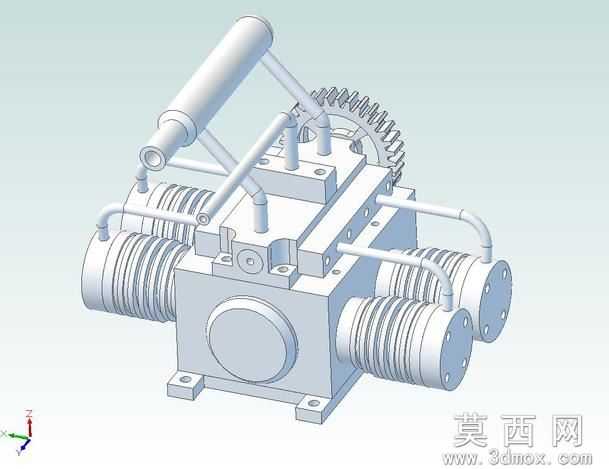

本作品为V型四缸引擎的三维结构建模，完整还原了V4动力装置的核心装配关系与机械构造。建模过程中首先梳理V型布局的缸体排布逻辑，以90度夹角为基础定位四组气缸组件，确保缸体中心距、安装基准面完全符合小型V4引擎的常规设计参数，对气缸外壁的散热鳍片做了等距阵列处理，每一片鳍片的厚度、间距都保持统一，还原风冷散热结构的细节特征。传动部分重点还原了正时齿轮组的啮合关系，建模时严格按照齿轮模数、齿形参数绘制渐开线齿廓，保证主动齿轮、从动齿轮、中间传动齿轮的啮合间隙处于合理范围，转动时无干涉卡顿，齿轮轴的定位台阶、安装孔位都做了精准对位，还原真实的传动装配逻辑。模型还完整呈现了进气歧管的走向布局，每一组歧管从缸盖进气口延伸至化油器安装位，管路的弯折弧度、接口法兰的安装孔都做了细化处理，手控操纵杆的握把做了圆角过渡处理，表面模拟哑光金属质感，操纵杆与阀体的连接转轴做了同轴度约束，还原操纵结构的活动逻辑。材质渲染阶段，缸体主体采用铸铝哑光材质，散热鳍片边缘做轻微高光处理体现金属切削质感，齿轮组采用调质钢材质，表面做细微的磨砂纹理还原机加工表面特征，管路部分采用磨砂金属材质，操纵握把采用哑光防滑塑料材质，不同材质的粗糙度、反光度参数做了区分，提升模型的真实感。建模全程遵循自上而下的设计思路，先搭建整体装配骨架确定各部件的基准位置，再逐个完成零件建模并添加装配约束，对所有活动部件添加了运动仿真的配合关系，可直观展示齿轮传动、活塞往复的运动过程，清晰呈现V4引擎的工作原理与结构特点，模型各部件间无重叠干涉，装配逻辑符合机械设计规范，完整展现了小型V型四缸动力装置的结构细节。
